उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO

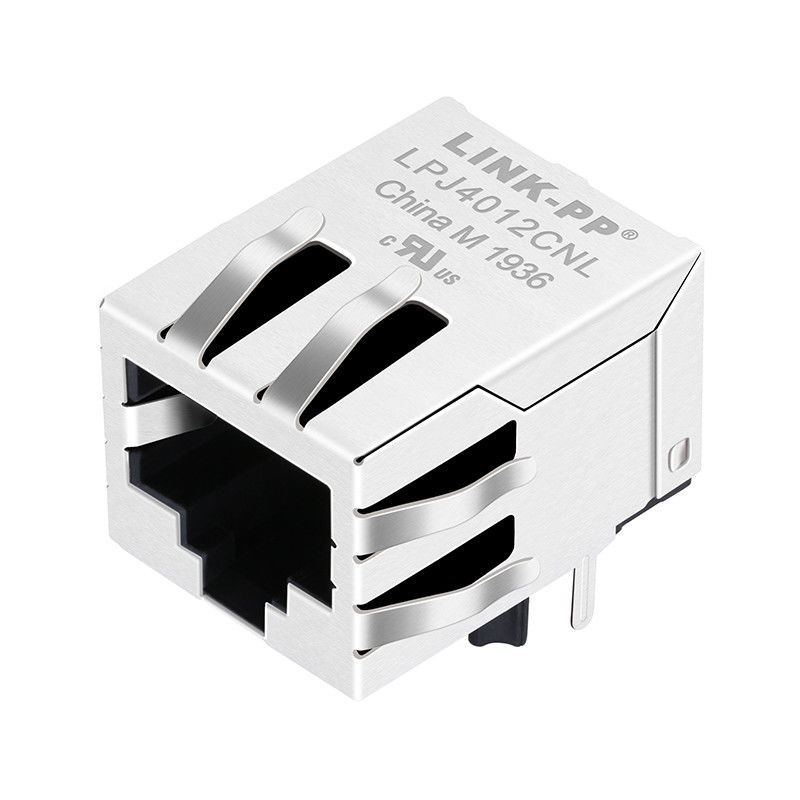

मॉडल संख्या: एलपीजे4012सीएनएल
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: Supportive
पैकेजिंग विवरण: 50pcs / ट्रे, 1200pcs / गत्ते का डिब्बा
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 4600K.PCS / माह
भाग संख्या: |
एसआई-60136-एफ |
बड़े पैमाने पर उत्पादन: |
एसआई-60136-एफ |
मूल मुनाफ़ैक्टर: |
लिंक-पीपी |
आवेदन पत्र: |
10/100 बेस-टी |
परिवार: |
चुंबकीय के साथ जैक |
माउटिंग: |
डीआईपी / टॉप एंट्री |
भाग संख्या: |
एसआई-60136-एफ |
बड़े पैमाने पर उत्पादन: |
एसआई-60136-एफ |
मूल मुनाफ़ैक्टर: |
लिंक-पीपी |
आवेदन पत्र: |
10/100 बेस-टी |
परिवार: |
चुंबकीय के साथ जैक |
माउटिंग: |
डीआईपी / टॉप एंट्री |
| बेलफ्यूज एसआई -60136-एफ | स्टीवर्ट कनेक्टर | शीर्ष प्रविष्टि आरजे 45 गिगाबिट | लंबवत प्रविष्टि आरजे 45 |
एसआई -60136-एफ बेलफ़्यूस क्रॉस / पीडीएफ / डेटाशीट / मूल्य / 3 डी / क्रॉस
MagJack® एकीकृत मैग्नेटिक्स मॉड्यूलर जैक
मॉड्यूलर कनेक्टर - मैग्नेटिक्स के साथ जैक
10/100 बेस-टी, ऑटोएमडीएक्स
छेद के माध्यम से
90 डिग्री कोण (दाएं)
एलईडी नहीं है
शील्ड, ईएमआई फिंगर
विद्युत विनिर्देश @ 25 ℃
1. टर्न अनुपात (%% पी 2%):
TX = 1CT: 1CT RX = 1CT: 1CT
2.INDuctance ओसीएल: 350uH मिनट
@ 100 किलोहर्ट्ज़ / 0.1 वी 8 एमए डीसी बाईस
3. प्रविष्टि नुकसान:
-1.0 डीबी MAX @ 1.0-100 मेगाहर्ट्ज
4. वापसी का नुकसान:
-18 डीबी MIN @ 1-30MHz
-15 डीबी MIN @ 30-60MHz
-12 डीबी MIN @ 60-80MHz
-10 डीबी MIN @ 80-100MHz
5. क्रॉस टॉक:
-40 डीबी MIN @ 30MHz
-35 डीबी MIN @ 60MHz
-30 डीबी MIN @ 100MHz
6. सामान्य मोड अस्वीकृति:
-40 डीबी MIN @ 30MHz
-35 डीबी MIN @ 60MHz
-30 डीबी MIN @ 100MHz
7. हिप्पोट टेस्ट: 1500 वीआरएमएस
8. तापमान रेंज: -40 ℃ से + 85 ℃
| सभी राशियां अमरीकी डॉलर में हैं। | ||||||||||||||||||||||||||||||||
| लिंक-पीपी भाग संख्या | LPJ4012CNL |
| ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| उपलब्ध मात्रा | लिंक-पीपी स्टॉक: 1200 | |||||||||||||||||||||||||||||||
| उत्पादक | लिंक-पीपी कनेक्टर | |||||||||||||||||||||||||||||||
| उत्पादक हिस्सा करमार्क | एलपीजे 4012CNL => एसआई -60136 -एफ | |||||||||||||||||||||||||||||||
| विवरण | कॉन मैग्जैक 1पोर्ट 100 बेस-टी | |||||||||||||||||||||||||||||||
| लीड फ्री स्टेटस / आरओएचएस स्थिति | लीड फ्री / आरओएचएस अनुपालन | |||||||||||||||||||||||||||||||
| नमी संवेदनशीलता स्तर (एमएसएल) | 1 (असीमित) | |||||||||||||||||||||||||||||||
| एसआई -60136-एफ 90 डिग्री कोण चुंबकीय आरजे 45 बेल - मैग्जैक एकीकृत कनेक्टर मॉड्यूल | ||
|---|---|---|
| एसआई-60,136-एफ | स्टीवर्ट कनेक्टर | एसआई-60,136-एफ |
| ARJ11A-masl-QU2 | ARJC07-111071A | एआरजे 11 सी-एमसीएसएटी- एबी-एक्सएमयू 2 |
| ARJC07-111071A | ARV11-3868I | एआरजे 11 सी-एमएएसएएए- बीए-एक्सएलयू 2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | एआरजे 11 सी-मसाब- बीए-एक्सएमयू 2 |
| ARJC07-111071A | ARV11-3824I | एआरजे 11 सी-मसाद- एए-एक्सएमयू 2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| ARJ11B मसाई-MU2 | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
| ARJ11B-Masaj-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | ARJC02-111006K | ARJ11D-MDSD-AB-XLT2 |
| ARJ11B-Masan-LU2 | एसआई-60,136-एफ | एसआई-60,136-एफ |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-AB-XMU2 |
| एसआई-60,136-एफ | ARV11-3689 | ARJ11D-MASE-AB-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
| ARJ11B-MBSCB-AB-ELT2 | एसआई-60,136-एफ | ARJ11D-MASG-BA-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-एए XMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-AB-EMU2 | ARJ11D-मैश-BA-XLU2 |
| ARJ11B-MFSBQ-एए EMU2 | ARJC07-111071A | ARJ11D-MBSJ-ए-DA-HLT2 |
| एसआई-60,136-एफ | ARJP11C-MASB-एबी-ए-FMU2 | ARJ11D-MBSK-ए-DA-HMU2 |
| ARJ11B-MASBR-QU2 | ARV11-3824I | ARJ11D-MBSL-ए-DA-HLU2 |
टिप्पणियाँ:
1. एसओएचओ (एडीएसएल मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच जैसे अनुप्रयोग का समर्थन करने के लिए डिज़ाइन किया गया।
2. आईईईई 802.3 विनिर्देश देता है
3. कनेक्टर सामग्री:
आवास: थर्मोप्लास्टिक UL94V-0
संपर्क / शील्ड: कॉपर मिश्र धातु
शील्ड चढ़ाना: निकल
संपर्क चढ़ाना: सोने के 6 माइक्रो-इंच मिनट। संपर्क क्षेत्र में।
4.वेव सोल्डर टिप तापमान: 265 ℃ अधिकतम
वेव सोल्डर टिप तापमान का समय: 5 सेक अधिकतम।
