उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| PN.1: | S558-5999-ए आर-एफ | परिवार: | पल्स ट्रांसफॉर्मर |
|---|---|---|---|
| अनुपात बदल जाता है: | 1CT: 1CT ट्रांसमीटर, 1CT: 1CT रिसीवर | आकार / आयाम: | 17.7 मिमी एल x 15.8 मिमी डब्ल्यू |

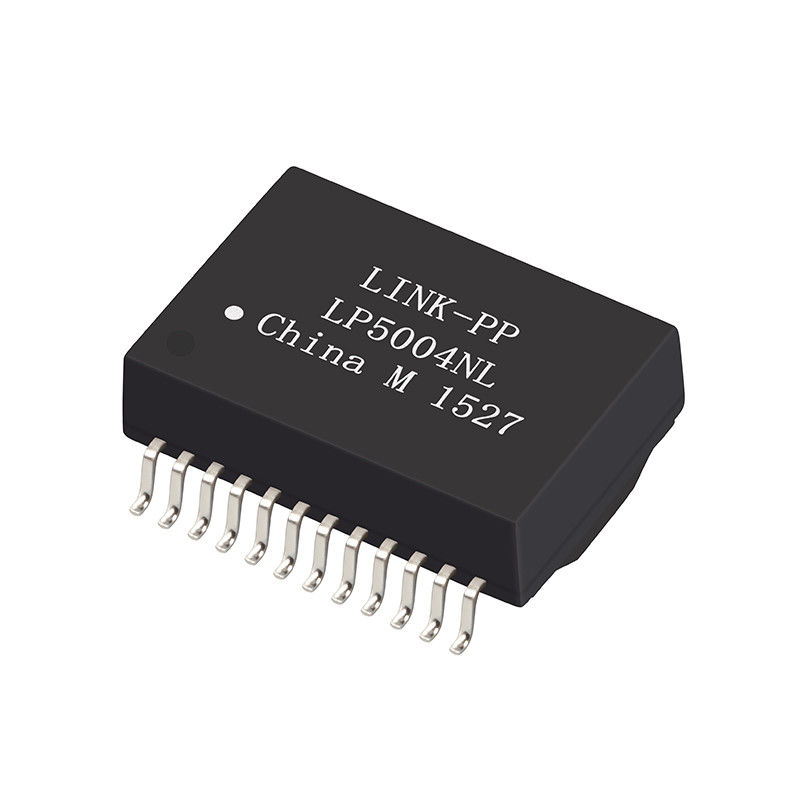

| Hipot: | 1500V | बड़े पैमाने पर उत्पादन: | LP5004NL |
| अर्चिवी डिस्पोजिली: | पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक | ||
| प्रमुखता से दिखाना: | gigabit magnetics transformer,ईथरनेट ट्रांसफार्मर |
||
S558-5999-AR-F बेल फ्यूज | डेटापत्रक / मूल्य विशिष्टता / 3D | गीगाबिट ट्रांसफार्मर | क्रॉस एलपी 5004 एनएल |
विद्युत विनिर्देश @ 25 डिग्री सेल्सियस
1 सीटी: 1 सीटी ट्रांसमीटर, 1 सीटी: 1 सीटी रिसीवर
भूतल माउंट एक्सएफआरएमआर मोड लैन गीगाबिट एक्सपेम्प 24 पी
लीड फ्री / आरओएचएस अनुपालन S558-5999-AR-F 1000बेस-टी
अधिष्ठापन ओसीएल: 350uH न्यूनतम @ 100 किलोहर्ट्ज़ 0.2V 8 एमए डीसी बीआईएएस,
350 एमए वर्तमान क्षमता
रिसाव अधिष्ठापन: 0.50uH अधिकतम @ 100 किलोहाट 0.2V
इंटरविंडिंग कैपेसिटेंस: 25 पीएफ टीवाईपी @ 100 किलोहर्ट्ज 0.2V
डीसी प्रतिरोध: 0.9Ω अधिकतम
बारी बारी: 1 सीटी: 1 सीटी ± 5%
ध्रुवीयता: 2-23,5-20, 8-17,11-14 इन-चरण
रिटर्न लॉस 0.5-30 मेगाहर्ट्ज - 18 डीबी न्यूनतम
40.0 मेगाहर्ट्ज - 14.4 डीबी न्यूनतम
50.0 मेगाहर्ट्ज - 13.1 डीबी न्यूनतम
60-80MHz - 12.0 डीबी न्यूनतम
क्रॉस टॉक: 0.50-60 मेगाहर्ट्ज - 40 डीबी न्यूनतम
60-100 मेगाहर्ट्ज -35 डीबी न्यूनतम
सामान्य मोड अस्वीकृति: 0.5-100 मेगाहर्ट्ज - 20 डीबी न्यूनतम
अलगाव HI-POT: 1500VAC 1mA 1S
उत्पाद का प्रकार: हरा उत्पाद और हलोजन मुक्त उत्पाद
ऑपरेटिंग तापमान: -40 ℃ से + 85 ℃
| एस 558-5999-एआर-एफ गिगाबिट ट्रांसफार्मर, एलपी 5004 एनएल लैन 1000 बेस-टी एक्सएफएमआर 24 पिन एसएमटी | |||
|---|---|---|---|
| S558-5999-ए आर-एफ | HN2436G | 749020020A | S558-5999-ए आर-एफ |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-एफ | 0810-2H6R-28-एफ | 0811-2X4R-28-एफ | HN2436G |
| HX2326NL | 749020023 | S558-5999-ए आर-एफ | 749020023 |
| HN2436G | HN2436G | S560-6600-जीजी | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-जी | 13F-2010CNL |
| G4802CG | S558-5999-ए आर-एफ | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-इ 4 | S560-6600-जीवी | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
टिप्पणियाँ:
1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. विभिन्न बारी अनुपात के साथ।
8 एमए पूर्वाग्रह वर्तमान के साथ 3.350uH मिनट ओसीएल।
4. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 255 ± 5 ℃।
