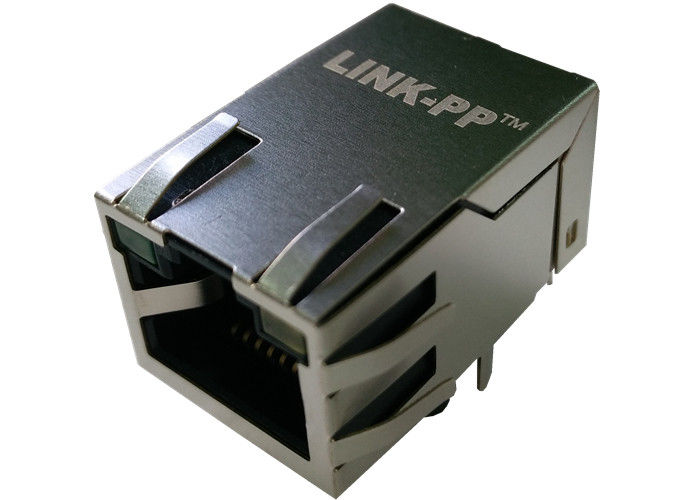

आरजेएमजी 163123101 एनआर आरजे 45 एकीकृत मैग्नेटिक्स के साथ आरजेएमएजी 10/100 एकल पोर्ट डब्ल्यू / एल ई डी

आरजेएमजी 163123101 एनआर आरजे 45 एकीकृत मैग्नेटिक्स के साथ आरजेएमएजी 10/100 एकल पोर्ट डब्ल्यू / एल ई डी

आरजेएमजी 163123101 एनआर निर्दिष्टीकरण / डेटाशीट्स / पीडीएफ / क्रॉस / प्रतिस्थापन / मूल्य

परीक्षा नोट्स (25 ± 5 ℃)

1.TR:(100KHz,100mV);
TX = 1CT:1CT ± 3% आरएक्स = 1CT:1CT ± 3%

पी 2 एलएलएक्स: (100 किलोहर्ट्ज, 100 एमवी, 8 एमए, डीसी बाईस)
पिन: (पी 1, पी 3), (पी 4, पी 6) = 350uH मिनट
3.HIPOT:
पिनएस (पी 1, पी 2, पी 3) टू (जे 1, जे 2) = 1500 वीआरएमएस
पिनएस (पी 4, पी 5, पी 6) टू (जे 3, जे 6) = 1500 वीआरएमएस
4. प्रवेश नुकसान:
-1.0 डीबी MAX @ 1.0MHz से 65MHz
5. प्यार नुकसान:
-20 डीबी MIN @ 1MHz से 10MHz
-16 डीबी MIN @ 10MHz से 30MHz
-12 डीबी MIN @ 30MHz से 60MHz
-10 डीबी MIN @ 60MHz से 100MHz
6. क्रॉस टॉक:
-40 डीबी MIN @ 1MHz से 30MHz
-35 डीबी MIN @ 30MHz से 60MHz
-30 डीबी MIN @ 60MHz से 100MHz
7. आम तौर पर मोड संशोधन करने के लिए कॉमन:
-30 डीबी MIN @ 1MHz से 50MHz
-20 डीबी MIN @ 50MHz से 150MHz
8. तापमान का तापमान: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃

आरजेएमजी 163123101 एनआर आरजे 45 एकीकृत मैग्नेटिक्स के साथ आरजेएमएजी 10/100 एकल पोर्ट डब्ल्यू / एल ई डी

टिप्पणियाँ:
1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. आईईईई 802.3 विनिर्देश देता है
3. कनेक्टर सामग्री:
आवास: थर्मोप्लास्टिक पीबीटी + 30% जीएफ UL94V-0
संपर्क: फॉस्फर बोनज़ सी 5210 आर-ईएच मोटाई = 0.35 मिमी
पिन: पीतल सी 2680 आर-एच मोटाई = 0.35 मिमी
शील्ड: एसयूएस 201-1 / 2 एच मोटाई = 0.2 मिमी
संपर्क चढ़ाना: सोने के 6 माइक्रो-इंच मिनट। संपर्क क्षेत्र में।
4.वेव सोल्डर टिप तापमान: 265 ℃ अधिकतम
वेव सोल्डर टिप तापमान का समय: 5 सेक अधिकतम
