उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: H1602PR
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
पीएन: |
H1602PR |
ट्रांसफार्मर का प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
अनुपात बदल जाता है: |
1CT: 1CT |
आकार / आयाम: |
14 मिमी एल x7.8 मिमी डब्ल्यू |
Hipot: |
1500V |
बड़े पैमाने पर उत्पादन: |
एलपी४१६०४एएनएल |
पीएन: |
H1602PR |
ट्रांसफार्मर का प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
अनुपात बदल जाता है: |
1CT: 1CT |
आकार / आयाम: |
14 मिमी एल x7.8 मिमी डब्ल्यू |
Hipot: |
1500V |
बड़े पैमाने पर उत्पादन: |
एलपी४१६०४एएनएल |
|
एच१६०२पीआर |
क्रॉस LP41604ANL |
१०/१००बी |
डेटाशीट/मूल्य/विनिर्देश/3डी |
फ़ीचर

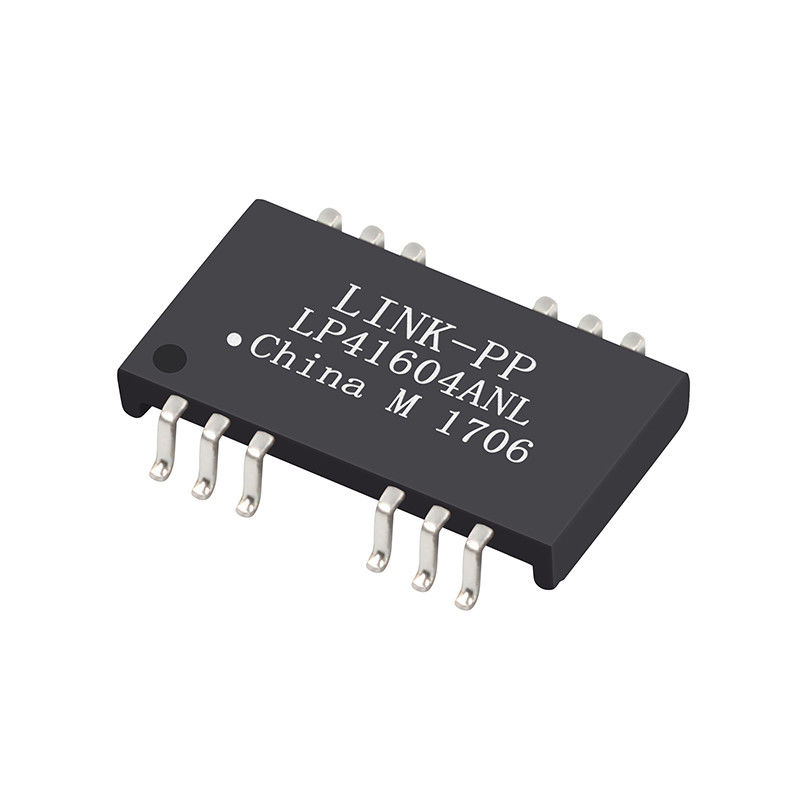

प्रत्येक PHY का समर्थन करने के लिए H1602PR चुंबकीय डिजाइन।एलपी४१६०४एएनएल
8mA पूर्वाग्रह के साथ 350 uH min OCL सहित IEEE 802.3 मानकों का अनुपालन करता है।
RoHS आवश्यकताओं का पालन करें-पूरा भाग कोई सीडी नहीं, कोई एचजी नहीं,
कोई Cr6+, कोई PBB और PBDE नहीं और बाहरी पिन पर कोई Pb नहीं।
विद्युत विनिर्देश @ 25°C
1.टर्न अनुपात (%%P3%):
TX=1CT:1CT RX=1CT:1CT
2. अधिष्ठापन ओसीएल:
350uH मिन @ 100KHz 0.1V
3. सम्मिलन हानि:
-1.1dB मैक्स @ 1-100MHz
4. वापसी हानि:
-16dB मिन @ 1-30MHz
-12dB मिन @ 30-60MHz
-10dB मिन @ 60-100MHz
5. क्रॉस टॉक:
-40dB मिन @ 1-30MHz
-35dB मिन @ 30-60MHz
-30dB मिन @ 60-100MHz
6. सामान्य मोड अस्वीकृति:
-30dB मिन @ 1-50MHz
-20 डीबी मिन @ 50-150 मेगाहर्ट्ज
7.हिपोट टेस्ट:1500Vrms
8. ऑपरेटिंग तापमान रेंज: -40 ℃ से + 85 ℃।
| H1602PR ईथरनेट पल्स ट्रांसफार्मर LP41604ANL 10/100B PHY संगत: | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | एलपी४१६०४एएनएल |
| एचएक्स1225एफएनएल | एच१६०२पीआर | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-एफ | 0810-2h6r-28-एफ | 0811-2X4R-28-F | 0854-2X8R-जीके-एफ |
| एचएक्स२३२६एनएल | 20PT1024X एलएफ | H4P041NX LF | 0895-2X6R-GK |
| एच१६०२पीआर | H4P041NX LF | S560-6600-GG | 12PS6121C एलएफ |
| ७४९०१०११२० | TGS110-MT1NCRL | H4P041NX LF | S553-6500-44 |
| एच१६०२पीआर | S553-6500-E2 | एच१६०२पीआर | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-जीएम | S553-6500-55 |
| TGS110-MT1NCRL | S553-6500-E4 | S560-6600-जीवी | HN4264VG |
| LP41654ANL | H4P041NX LF | 12PS6121C एलएफ | एलपी४१६०४एएनएल |
टिप्पणियाँ:
1. SOHO (ADSLmodems), LAN-on-Motherboard (LOM), हब और स्विच जैसे एप्लिकेशन का समर्थन करने के लिए डिज़ाइन किया गया।
2. आईईईई 802.3 विनिर्देश को पूरा करता है।
3.Maximun reflow तापमान 260 ℃, 10s, 3 गुना है।
