उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: TS7010
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
PN.1: |
TS7010 |
ट्रांसफार्मर प्रकार: |
अलगाव और डेटा इंटरफेस |
अनुपात बदल जाता है: |
1CT: 1CT |
आकार / आयाम: |
12.70 मिमी एल x7.15mm W |
Hipot: |
1500V |
बड़े पैमाने पर उत्पादन: |
LP356SMNLE |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
PN.1: |
TS7010 |
ट्रांसफार्मर प्रकार: |
अलगाव और डेटा इंटरफेस |
अनुपात बदल जाता है: |
1CT: 1CT |
आकार / आयाम: |
12.70 मिमी एल x7.15mm W |
Hipot: |
1500V |
बड़े पैमाने पर उत्पादन: |
LP356SMNLE |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
बोथहैंड टीएस 7010 | क्रॉस एलपी 356SMNLE | 10 बी ट्रांसफार्मर | डेटापत्रक / मूल्य / विशिष्टता / 3D |
फ़ीचर

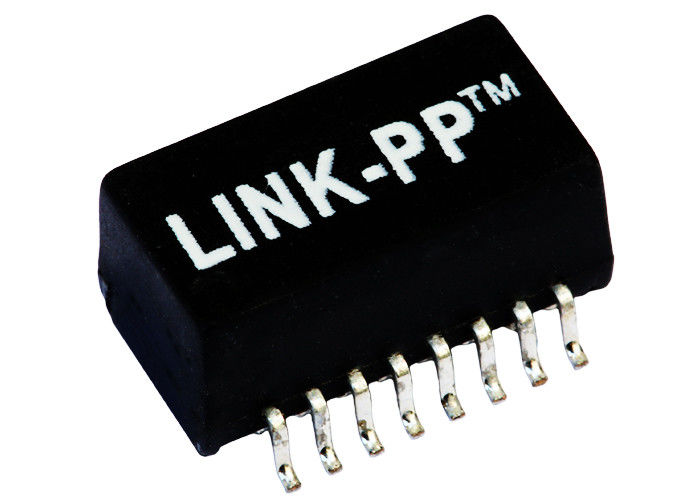

आईईईई 802.3 के अनुरूप 16 पिन एसएमडी पैकेज
मानक।
एफसीसी कक्षा बी और सीआईएसपीआर बी को पूरा करने के लिए आम चोक के साथ
मॉडल 10 BASE-T ट्रांसीवर के साथ इंटरफ़ेस के लिए उपलब्ध है।
आईआर ओवन प्रक्रियाओं के साथ संगत।
विद्युत विनिर्देश @ 25 डिग्री सेल्सियस
1. टर्न अनुपात:
TX = 1CT:1CT RX = 1CT:1CT
2. प्रि ओसीएल: 350uH मिनट
@ 100 किलोहर्ट्ज़, 0.1 वी, 8 एमएडीसी बाईस।
3. प्रविष्टि नुकसान:
1-100 मेगाहर्ट्ज: -1.15 डीबी MAX
4. वापसी हानि (डीबी न्यूनतम):
1-30 मेगाहर्ट्ज: -18 30-60MHz: -14
60-80MHz: -12
5.Crosstalk:
1-100 मेगाहर्ट्ज: -38 डीबी मिन
6. सीएमआरआर: 1-100 मेगाहर्ट्ज: -40 डीबी टीवाईपी
7. हाय-पॉट: 1500 वीआरएमएस @ 0.5 एमए
8. तापमान का तापमान: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| बोथहैंड टीएस 7010 ईथरनेट ट्रांसफर 10 बेस-टी एसएमडी आम चोक के साथ | |||
|---|---|---|---|
| H2001DG | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-एफ | 0810-2H6R-28-एफ | 0811-2X4R-28-एफ | 0854-2X8R-जी-एफ |
| HX2326NL | 20PT1024X एलएफ | 7490101120 | 0895-2X6R-जी |
| 13F-2010CNL | H2001DG | S560-6600-जीजी | S553-6500-43 |
| 7490101120 | H2001DG | LP41606NL | S553-6500-44 |
| H2001DG | S553-6500-E2 | S560-6600-जी | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-जीएम | S553-6500-55 |
| S553-1506-एई | S553-6500-इ 4 | S560-6600-जीवी | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | H2001DG | 7490101120 |
टिप्पणियाँ:
1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. विभिन्न बारी अनुपात के साथ।
3. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 ℃ %% पी 5 ℃।
