उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: GST5009 वामो
दस्तावेज़: LP82440ANL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$0.5
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
कल्पना: |
जीएसटी5009 एलएफ |
विकल्प: |

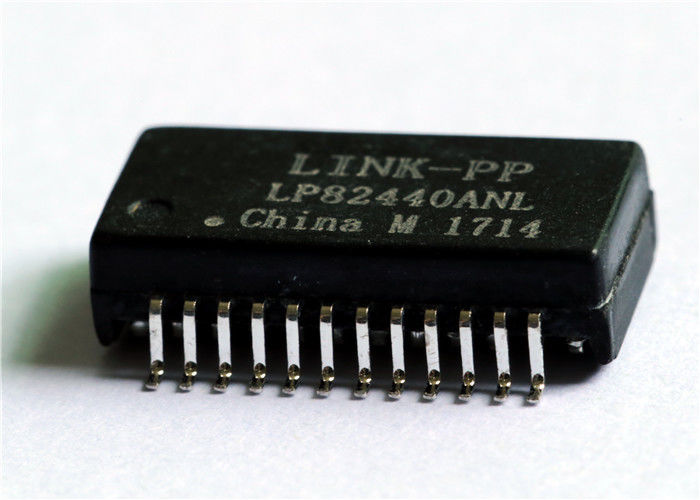

LP82440ANL |
बारी अनुपात: |
1सीटी : 1सीटी |
आकार/आयाम: |
15.10 मिमी एल x 7.10 मिमी डब्ल्यू |
हिपोट: |
1500V |
नमूने: |
निःशुल्क उपलब्ध |
पैकेट: |
24-पिन एसओपी/एसएमडी |
तापमान रेंज आपरेट करना: |
0 ℃ से +70 ℃ |
मौजूदा: |
350ma |
आरओएचएस और हलोजन मुक्त: |
हाँ |
कल्पना: |
जीएसटी5009 एलएफ |
विकल्प: |
LP82440ANL |
बारी अनुपात: |
1सीटी : 1सीटी |
आकार/आयाम: |
15.10 मिमी एल x 7.10 मिमी डब्ल्यू |
हिपोट: |
1500V |
नमूने: |
निःशुल्क उपलब्ध |
पैकेट: |
24-पिन एसओपी/एसएमडी |
तापमान रेंज आपरेट करना: |
0 ℃ से +70 ℃ |
मौजूदा: |
350ma |
आरओएचएस और हलोजन मुक्त: |
हाँ |
| पैरामीटर | विनिर्देश | इंजीनियरिंग महत्व |
|---|---|---|
| ईथरनेट स्पीड | 100/1000 बेस-टी (गीगाबिट) | IEEE 802.3af और ANSI X3.263 के अनुसार पूर्ण-डुप्लेक्स अनुपालन |
| पीओई संगतता | IEEE 802.3af (350 mA करंट) | डीसी पावर इंजेक्शन के लिए समर्पित लाइन-साइड सेंटर टैप (एमसीटी1-एमसीटी4)। |
| पैकेज की ऊंचाई | 4.00 मिमी [0.157 इंच] (अल्ट्रा-लो प्रोफ़ाइल) | 1यू ब्लेड सर्वर, स्लिम राउटर और पीसीआईई डॉटर कार्ड के लिए बिल्कुल फिट |
| पैकेज/पिनआउट | 24-पिन एसओपी सरफेस माउंट (एसएमडी) | उच्च-उपज स्वचालित एसएमटी पिक-एंड-प्लेस के लिए मानक 1.00 मिमी पिन पिच |
| अनुपात बदल जाता है | 1CT : 1CT (±5%)(सभी 4 जोड़े) | वोल्टेज-मोड और करंट-मोड PHYs के साथ संगत सममित टोपोलॉजी |
| प्रेरकत्व (ओसीएल) | 350 µH न्यूनतम.(@ 100 किलोहर्ट्ज़, 0.1 वी, 8 एमए डीसी) | निरंतर डीसी असंतुलित धारा के तहत उच्च संतृप्ति प्रतिरोध |
| निविष्ट वस्तु का नुकसान | -1.0 डीबी मैक्स। (1 ~ 100 मेगाहर्ट्ज) | न्यूनतम सिग्नल क्षीणन के साथ असाधारण संचरण दक्षता |
| वापसी हानि (100 Ω) | -18.0 डीबी न्यूनतम। (1 ~ 30 मेगाहर्ट्ज) | उच्च-आवृत्ति प्रतिबिंबों को न्यूनतम करने के लिए उद्योग मानकों से अधिक है |
| क्रॉस टॉक क्षीणन | -45 डीबी न्यूनतम। (@30 मेगाहर्ट्ज) | सुपीरियर चैनल-टू-चैनल अलगाव पैकेट क्रॉस-कपलिंग को रोकता है |
| हाई-पॉट अलगाव | न्यूनतम 1500 वीआरएम | प्रमाणित गैल्वेनिक सीमा कोर सिलिकॉन को केबल संक्रमण से बचाती है |
| पैरामीटर | परीक्षण की स्थिति | विशिष्टता सीमा |
|---|---|---|
| टर्न अनुपात (TX और RX) | 100 किलोहर्ट्ज़, 0.1 वी | 1CT : 1CT (±5%) |
| ओपन सर्किट इंडक्शन (ओसीएल) | 100 किलोहर्ट्ज़, 0.1 वी, 8 एमए डीसी पूर्वाग्रह | 350 µH न्यूनतम |
| वर्तमान क्षमता | लाइन-साइड सतत धारा | 350 एमए (IEEE 802.3af PoE) |
| निविष्ट वस्तु का नुकसान | 1 ~ 100 मेगाहर्ट्ज | -1.0 डीबी अधिकतम |
| वापसी हानि (100 Ω लोड) | 1 ~ 30 मेगाहर्ट्ज | -18.0 डीबी न्यूनतम |
| वापसी हानि (100 Ω लोड) | 40 मेगाहर्ट्ज | -14.4 डीबी न्यूनतम |
| वापसी हानि (100 Ω लोड) | 50 मेगाहर्ट्ज | -13.1 डीबी न्यूनतम |
| वापसी हानि (100 Ω लोड) | 60 ~ 80 मेगाहर्ट्ज | -12.0 डीबी न्यूनतम |
| वापसी हानि (100 Ω लोड) | 100 मेगाहर्ट्ज | -10.0 डीबी न्यूनतम |
| क्रॉस टॉक क्षीणन | 30 मेगाहर्ट्ज | -45.0 डीबी न्यूनतम |
| क्रॉस टॉक क्षीणन | 60 मेगाहर्ट्ज | -40.0 डीबी न्यूनतम |
| क्रॉस टॉक क्षीणन | 100 मेगाहर्ट्ज | -35.0 डीबी न्यूनतम |
| डिफरेंशियल टू कॉमन मोड (DCMR) | 30 मेगाहर्ट्ज | -40.0 डीबी न्यूनतम |
| डिफरेंशियल टू कॉमन मोड (DCMR) | 60 मेगाहर्ट्ज | -35.0 डीबी न्यूनतम |
| डिफरेंशियल टू कॉमन मोड (DCMR) | 100 मेगाहर्ट्ज | -30.0 डीबी न्यूनतम |
| ढांकता हुआ हाई-पॉट (अलगाव) | 60 सेकंड (प्राथमिक से माध्यमिक) | न्यूनतम 1500 वीआरएम |
| तापमान रेंज आपरेट करना | व्यापक | 0°C से +70°C |
| भंडारण तापमान रेंज | गैर ऑपरेटिंग | -25°C से +85°C |
| पैरामीटर | विनिर्देश |
|---|---|
| शारीरिक आयाम | 15.10 मिमी [0.594 इंच] × 7.10 मिमी [0.280 इंच] |
| कुल बाहरी विस्तार | 10.00 मिमी [0.394 इंच] |
| मॉड्यूल ऊंचाई | 4.00 मिमी [0.157 इंच] अधिकतम। |
| पिन पिच | 1.00 मिमी [0.039 इंच] |
| 12 पिनों तक फैला हुआ | 11.00 मिमी [0.433 इंच] |
| समतलीयता | ≤0.10 मिमी [0.004 इंच] |
| सुझाए गए पीसीबी सोल्डर लैंड पैटर्न - पैड की चौड़ाई | 0.60 मिमी [0.024 इंच] |
| सुझाए गए पीसीबी सोल्डर लैंड पैटर्न - पैड की लंबाई | 1.35 मिमी [0.053 इंच] |
| भीतरी पैड पंक्ति की दूरी | 8.00 मिमी [0.315 इंच] |
| बाहरी पैड पंक्ति विस्तार | 10.70 मिमी [0.421 इंच] |
उत्तर: हाँ. जीएसटी5009 एलएफ पूरी तरह से आईईईई 802.3एएफ मानकों का अनुपालन करता है, जो समर्पित केंद्र नल (पिन 15, 18, 21 और 24) के माध्यम से 350 एमए तक निरंतर संतुलित डीसी वर्तमान का समर्थन करता है। इसे 15.4 W तक संचालित होने वाले PoE पावर्ड डिवाइसेस (PD) और पावर सोर्सिंग इक्विपमेंट (PSE) के लिए इंजीनियर किया गया है।
उत्तर: प्रत्यक्ष 100% पिन-फॉर-पिन ड्रॉप-इन प्रतिस्थापन में लिंक-पीपी एलपी82440एएनएल (जो उन्नत -40 डिग्री सेल्सियस से +85 डिग्री सेल्सियस औद्योगिक तापमान रेंज प्रदान करता है), पल्स इलेक्ट्रॉनिक्स एच5008एनएल / एचएक्स5008एनएल, और वुर्थ इलेक्ट्रॉनिक 749020011 शामिल हैं। सभी 24-पिन एसओपी पदचिह्न, 4.0 मिमी ऊंचाई और साझा करते हैं। 1CT:1CT टर्न अनुपात।
उत्तर: मानक आरजे45 एकीकृत कनेक्टर्स (मैगजैक्स) के लिए 13.5 मिमी से 16 मिमी ऊर्ध्वाधर स्थान की आवश्यकता होती है। जीएसटी5009 एलएफ की 4.00 मिमी ऊंचाई नेटवर्क हार्डवेयर इंजीनियरों को उच्च घनत्व वाले गीगाबिट ईथरनेट मैग्नेटिक्स को कॉम्पैक्ट 1यू टेलीकॉम रैक, लो-प्रोफाइल पीसीआईई कार्ड और अल्ट्रा-स्लिम एम्बेडेड आईओटी बाड़ों में फिट करने की अनुमति देती है।
