उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: G2401CG
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
PN.1: |
G2401CG |
ट्रांसफार्मर का प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
अनुपात बदल जाता है: |
1CT: 1CT |
आकार / आयाम: |
15.1 मिमी एल एक्स 10 मिमी डब्ल्यू |
Hipot: |
1500V |
बड़े पैमाने पर उत्पादन: |

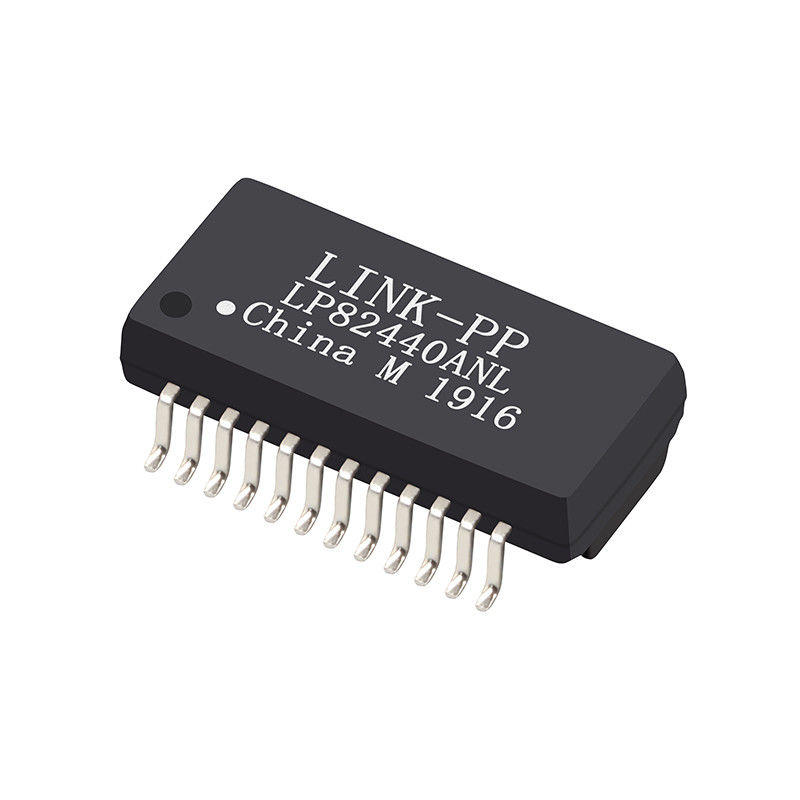

LP82440ANL |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
PN.1: |
G2401CG |
ट्रांसफार्मर का प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
अनुपात बदल जाता है: |
1CT: 1CT |
आकार / आयाम: |
15.1 मिमी एल एक्स 10 मिमी डब्ल्यू |
Hipot: |
1500V |
बड़े पैमाने पर उत्पादन: |
LP82440ANL |
अर्चिवी डिस्पोजिली: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
मेन्टेक जी 2401 सीजी | डेटापत्रक / मूल्य / विशिष्टता / 3D | गीगाबिट ट्रांसफार्मर | क्रॉस एलपी 82440ANL |
विद्युत विनिर्देश @ 25 डिग्री सेल्सियस
अधिष्ठापन ओसीएल: 350uH न्यूनतम @ 100 किलोहर्ट्ज़ 0.2V 8 एमए डीसी बीआईएएस,
350 एमए वर्तमान क्षमता
रिसाव अधिष्ठापन: 0.50uH अधिकतम @ 100 किलोहाट 0.2V
इंटरविंडिंग कैपेसिटेंस: 25 पीएफ टीवाईपी @ 100 किलोहर्ट्ज 0.2V
डीसी प्रतिरोध: 0.9Ω अधिकतम
बारी बारी: 1 सीटी: 1 सीटी ± 5%
ध्रुवीयता: 2-23,5-20, 8-17,11-14 इन-चरण
रिटर्न लॉस 0.5-30 मेगाहर्ट्ज - 18 डीबी न्यूनतम
40.0 मेगाहर्ट्ज - 14.4 डीबी न्यूनतम
50.0 मेगाहर्ट्ज - 13.1 डीबी न्यूनतम
60-80MHz - 12.0 डीबी न्यूनतम
क्रॉस टॉक: 0.50-60 मेगाहर्ट्ज - 40 डीबी न्यूनतम
60-100 मेगाहर्ट्ज -35 डीबी न्यूनतम
सामान्य मोड अस्वीकृति: 0.5-100 मेगाहर्ट्ज - 20 डीबी न्यूनतम
अलगाव HI-POT: 1500VAC 1mA 1S
उत्पाद का प्रकार: हरा उत्पाद और हलोजन मुक्त उत्पाद
ऑपरेटिंग तापमान: -40 ℃ से + 85 ℃
| आईईईई 802.3ab गिगाबिट ईथरनेट के साथ जी 2401 सीजी 1000 बेससेथरनेट ट्रांसफार्मर | |||
|---|---|---|---|
| 0875-1G2T-E3 | HN2436G | 749020020A | G2401CG |
| G2401CG | 7490101120 | G2401CG | HX2326FNL |
| 0826-1X4T-43-एफ | 0810-2H6R-28-एफ | 0811-2X4R-28-एफ | HN2436G |
| HX2326NL | 749020023 | 7490101120 | 749020023 |
| HN2436G | HN2436G | S560-6600-जीजी | S553-6500-43 |
| 749020020A | 7490101120 | LP82440ANL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-जी | 13F-2010CNL |
| G4802CG | G4802CG | 749020023 | S553-6500-55 |
| HN2436G | S553-6500-इ 4 | S560-6600-जीवी | S553-6500-58 |
| LP82440ANL | G2401CG | 7490101120 | 749020020A |
टिप्पणियाँ:
1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. विभिन्न बारी अनुपात के साथ।
8 एमए पूर्वाग्रह वर्तमान के साथ 3.350uH मिनट ओसीएल।
4. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 255 ± 5 ℃।
