उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: एचएक्स 1225 एफएनएल / एचएक्स 1225 एफएनएलटी
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विनिर्देश: |
एचएक्स 1225 एफएनएल / एचएक्स 1225 एफएनएलटी |
ट्रांसफार्मर प्रकार: |
अलगाव और डेटा इंटरफेस |
अनुपात बदल जाता है: |
1CT: 1CT |
आकार / आयाम: |
12.70 मिमी x 9.30 मिमी x 6.20 मिमी |
Hipot: |
1500V |
लिंक-पीपी पी / एन: |
LP41654ANL |
तापमान: |
- 40 से + 85 ℃ |
Archivi Disponibil: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विनिर्देश: |
एचएक्स 1225 एफएनएल / एचएक्स 1225 एफएनएलटी |
ट्रांसफार्मर प्रकार: |
अलगाव और डेटा इंटरफेस |
अनुपात बदल जाता है: |
1CT: 1CT |
आकार / आयाम: |
12.70 मिमी x 9.30 मिमी x 6.20 मिमी |
Hipot: |
1500V |
लिंक-पीपी पी / एन: |
LP41654ANL |
तापमान: |
- 40 से + 85 ℃ |
Archivi Disponibil: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |

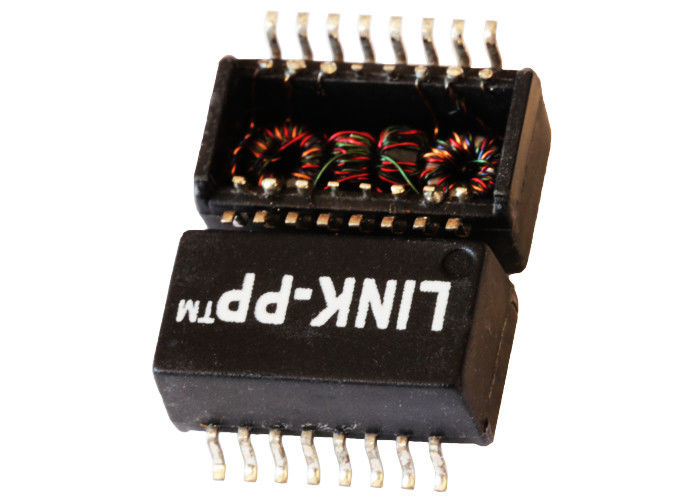

एचएक्स 1225 एफएनएल / एचएक्स 1225 एफएनएलटी 100 बेस-टी ईथरनेट एमडीएल 1: 1 टीयू अलगाव ट्रांसफार्मर
नाड़ी एचएक्स 1225 एफएनएल / एचएक्स 1225 एफएनएलटी | डेटापत्रक / मूल्य / विशिष्टता / 3D | 10/100 ट्रांसफार्मर | क्रॉस एलपी 41695ANL |
विद्युत विनिर्देश @ 25 डिग्री सेल्सियस
1. टर्न अनुपात:
(2-3) :( 15-14) = 1CT: 1CT
%% पी 2% पी (6-7) :( 11-10) = 1.5 सीटी: 1 सीटी %% पी 2% पी 2.ओसीएल:
200uH MIN @ 100KHz, 0.1Vrms, + 25 ℃ पर;
100uH MIN @ 100KHz, 0.1Vrms, -45 ℃;
100uH MIN @ 100KHz, 0.1Vrms, + 95 ℃ पर;
3. पृथक्करण (इनपुट-आउटपुट):
1650Vrms, 6 सेकेंड MAX
4. प्रविष्टि नुकसान:
TX: 1-50MHz: -1.0dB MAX
आरएक्स: 1-50 मेगाहर्ट्ज: -1.5 डीबी MAX
5. वापसी नुकसान (@ 100Ω):
TX: 0.5-40MHz: -18dB MIN
60 मेगाहर्ट्ज: -14.5 डीबी मिनट
80 मेगाहर्ट्ज: -12 डीबी मिनट
आरएक्स: 0.5 मेगाहर्ट्ज: -18 डीबी मिनट
40 मेगाहर्ट्ज: -10 डीबी मिनट
60 मेगाहर्ट्ज: -8 डीबी मिनट
80 मेगाहर्ट्ज: -6 डीबी मिनट
6. क्रॉस टॉक:
30 मेगाहर्ट्ज: -45 डीबी मिनट
60 मेगाहर्ट्ज: -35 डीबी मिन
100 मेगाहर्ट्ज: -30 डीबी मिनट
7. तापमान का तापमान: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| एचएक्स 2326 एनएल मॉड्यूल 10/100 बी-टी पीओई (+) एसएमडी पल्स ट्रांसफॉर्मर्स सतह माउंट एचएक्स 2326 एफएनएल | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | HX2326FNL | 0879-2C6R-54 |
| HX1225FNL | 7490101120 | HX2326NL | HX2326FNL |
| 0826-1X4T-43-एफ | 0810-2H6R-28-एफ | 0811-2X4R-28-एफ | 0854-2X8R-जी-एफ |
| HX2326NL | 20PT1024X एलएफ | 7490101120 | 0895-2X6R-जी |
| 13F-2010CNL | S553-6500-D8 | S560-6600-जीजी | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| HX1225FNL | S553-6500-E2 | S560-6600-जी | 13F-2010CNL |
| S553-1084-11 | LP41654ANL | S560-6600-जीएम | S553-6500-55 |
| S553-1506-एई | S553-6500-इ 4 | S560-6600-जीवी | S553-6500-58 |
| LP41654ANL | S553-6500-E5 | 7490101120 | 7490101120 |
टिप्पणियाँ:
1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. विभिन्न बारी अनुपात के साथ।
3. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 ℃ %% पी 5 ℃।
एचएक्स 1225 एफएनएल / एचएक्स 1225 एफएनएलटी 100 बेस-टी ईथरनेट एमडीएल 1: 1 टीयू अलगाव ट्रांसफार्मर
