उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| निर्दिष्टीकरण: | 7490101120 | आवेदन: | एफई ट्रांसफार्मर |
|---|---|---|---|
| बारी अनुपात: | 1: 1 | पिंस: | 16 |
| Hipot: | 1500V | क्रॉस पी.एन.: | LP41606NL |
| Archivi Disponibili: | पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक | ||
| प्रमुखता से दिखाना: | एकल बंदरगाह ट्रांसफार्मर,दोहरी बंदरगाह ट्रांसफार्मर |
||

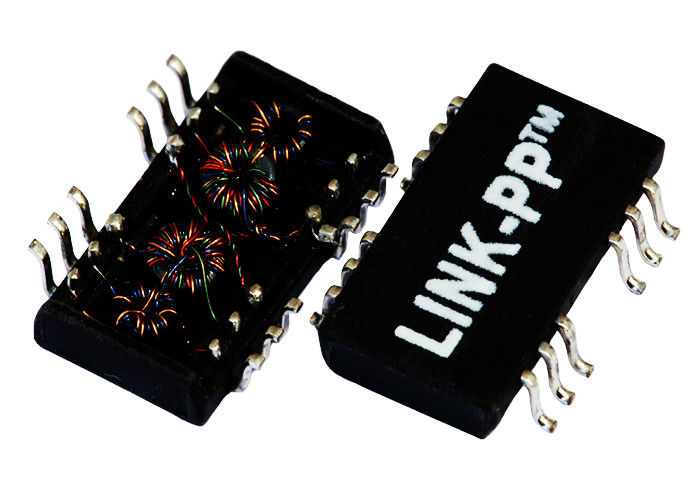

74 9 0101120 / एलपी 41606 एनएल 10/100 ट्रांसफार्मर कम प्रोफाइल एसएमडी चुंबकीय मॉड्यूल
| क्रॉस 74 9 0101120 | डेटापत्रक / मूल्य / विशिष्टता / 3D | 10/100 ट्रांसफार्मर | 1: 1 मोड़ अनुपात | क्रॉस एलपी 41606 एनएल |
विद्युत विनिर्देश @ 25 डिग्री सेल्सियस
1. टर्न अनुपात (%% पी 5%):
TX = 1CT:1CT RX = 1CT:1CT
2.OCL: 350uH MIN @ 100KHz / 0.1V
3. प्रविष्टि नुकसान:
0.3-100 मेगाहर्ट्ज: -1.1 डीबी MAX
4. वापसी नुकसान (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -20 60 मेगाहर्ट्ज: -14
80MHz: -11.5
5. क्रॉसस्टॉक (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -45 60 मेगाहर्ट्ज: -40
100MHz: -35
6. सीएमआर (डीबी टीवाईपी):
30 मेगाहर्ट्ज: -42 50 मेगाहर्ट्ज: -37
100MHz: -33
7. हिप्पोट: 1500Vrms / 0.5mA / 60Sec।
8. तापमान का तापमान: 0 ℃ ~ 70 ℃ / -40 ℃ ~ + 85 ℃
| 20PT1024X एलएफ 10/100 बेस दोहरी पोर्ट ट्रांसफार्मर 13F-2010CNL PHT 20pins फ़िल्टर | |||
|---|---|---|---|
| 0875-1G2T-E3 | C855-2B4R-54 | 08B1-1X4T-36-एफ | 0879-2C6R-54 |
| 13F-2010CNL | 7490101120 | 0833-2X1T-33-एफ | C850-2G6R-54 |
| 0826-1X4T-43-एफ | 0810-2H6R-28-एफ | 0811-2X4R-28-एफ | 0854-2X8R-जी-एफ |
| L826-1X4T-23-एफ | 20PT1024X एलएफ | 7490101120 | 0895-2X6R-जी |
| 13F-2010CNL | S553-6500-D8 | S560-6600-जीजी | S553-6500-43 |
| 7490101120 | 7490101120 | LP41606NL | S553-6500-44 |
| S553-1084-01 | S553-6500-E2 | S560-6600-जी | 13F-2010CNL |
| S553-1084-11 | S553-6500-E3 | S560-6600-जीएम | S553-6500-55 |
| S553-1506-एई | S553-6500-इ 4 | S560-6600-जीवी | S553-6500-58 |
| 13F-2010CNL | S553-6500-E5 | 7490101120 | 7490101120 |
टिप्पणियाँ:
1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. विभिन्न बारी अनुपात के साथ।
3. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 %% पी 5 ℃।
