उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: X2024NLT
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
PN.1: |
X2024NLT |
आवेदन: |
एफई ट्रांसफार्मर |
बारी अनुपात: |
1: 2.5 |
पिंस: |
16 |
Hipot: |
1500V |
बड़े पैमाने पर उत्पादन: |
LP2024NL |
तापमान: |
-40 ℃ से + 85 ℃ |
PN.1: |
X2024NLT |
आवेदन: |
एफई ट्रांसफार्मर |
बारी अनुपात: |
1: 2.5 |
पिंस: |
16 |
Hipot: |
1500V |
बड़े पैमाने पर उत्पादन: |
LP2024NL |
तापमान: |
-40 ℃ से + 85 ℃ |
| पल्स X2024NLT | पल्स X2024NL | 10/100 ट्रांसफार्मर | 1: 2.5 अनुपात बारी | क्रॉस एलपी 2024 एनएल |

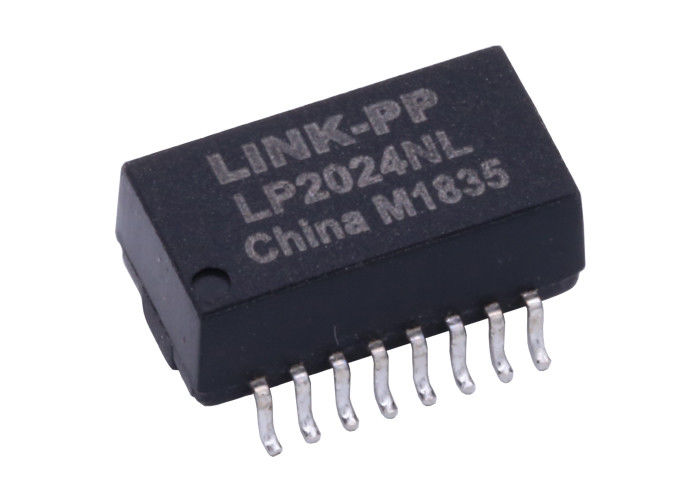

| 10 बेस-टी सिंगल पोर्ट अलगाव ट्रांसफार्मर मॉड्यूल, एसएमडी, रोह्स | |
| लिंक-पीपी भाग संख्या | LP2024NL |
| पल्स फ्यूज भाग संख्या | X2024NLT |
| गति | 10 बेस-टी |
| बंदरगाहों की संख्या | एक |
| आवेदन - लैन | ईथरनेट (नोएन पीओई) |
| पैकेज | एसएमडी |
| तापमान | -40 ℃ से + 85 ℃ |
| AutomDX | हाँ |
| टिप्पणी | एनएल संस्करण के समान |
| विन्यास आरएक्स | टी, सी, एस |
| कॉन्फ़िगरेशन TX | टी, सी, एस |
| निर्माण | खुला दायरा |
| प्रति पोर्ट कोर | 4 |
| बंदरगाहों की संख्या | एक |

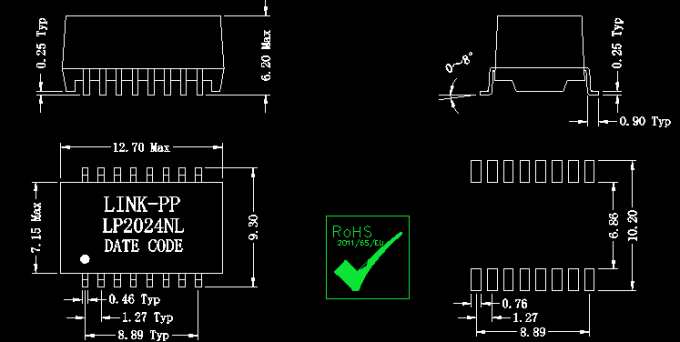

| पैकेज ऊंचाई (इंच) | 0.234 |
| पैकेज ऊंचाई (मिमी) | 5.95 |
| पैकेज की लंबाई (इंच) | 0.50 |
| पैकेज की लंबाई (मिमी) | 12.70 |
| पैकेज चौड़ाई (इंच) | 0.281 |
| पैकेज चौड़ाई (मिमी) | 7.15 |
| अनुपात आरएक्स बदलता है | 1CT: 1CT |
| अनुपात TX बदल जाता है | 1CT: 1CT |
विद्युत विनिर्देश @ 25 डिग्री सेल्सियस
1. टर्न अनुपात:
ट्रांसमिट = 1 सीटी: 2.5 सीटी ± 5% पी रिसीवस = 1 सीटी: 1 सीटी ± 5% पी 2 .इन वेव इंडक्टेंस ओसीएल:
@ 350uH न्यूनतम 20 एमवीआरएमएस, 100 किलोहर्ट्ज़
3. रिसाव अधिष्ठापन एलएल:
@ 0.8uH अधिकतम 20mVrms, 100KHz
4. इंटरवंडिंग कैपेसिटेंस सीएल:
@ 30 पीएफ अधिकतम 20 एमवीआरएमएस, 100 किलोहर्ट्ज़
5. डीसीआर: @ 0.6Ω अधिकतम
6. प्राथमिक पिन: @ 6-8,1-3
7. पृथक्करण हिपोट: @ 2000Vrms
8. तापमान का तापमान: -40 ℃ ~ + 85 ℃।
टिप्पणियाँ:
1. एडाप्टर कार्ड, माउस, हब, और मदरबोर्ड.प्लिकेशंस के लिए
2. IEEE802.3,10 बेस-टी विनिर्देशों को पूरा करने या उससे अधिक करने के लिए डिज़ाइन किया गया
3. ईएमआई दमन के लिए सामान्य मोड चोक के साथ उपलब्ध है
4.एसएमटी, टीएचटी, डीआईपी आदि पैकेज
5. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 ℃।
6.ओसीएल, सीएल और एलएल 20 एमवीआरएमएस, 100 किलोहर्ट्ज़ पर मापा जाता है
| पल्स X2024NLT 10 बेस-टी इस्लामी ट्रांसफर एलपी 2024 एनएल | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| X2024NLT | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | X2024NLT | X2024NLT |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | X2024NLT | X2024NLT | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | X2024NLT | X2024NLT | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
