उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: E2023NL / H2023NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
Specification1: |
E2023NL |
Specification2: |
H2023NL |
आवेदन: |
एफई ट्रांसफार्मर |
बारी अनुपात: |
1: 2.5 |
पिंस: |
16 |
Hipot: |
1500V |
बढ़ते: |
SMD |
बड़े पैमाने पर उत्पादन: |
LP2023NL |
तापमान: |
0 ℃ से + 70 ℃ |
Archivi Disponibil: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
Specification1: |
E2023NL |
Specification2: |
H2023NL |
आवेदन: |
एफई ट्रांसफार्मर |
बारी अनुपात: |
1: 2.5 |
पिंस: |
16 |
Hipot: |
1500V |
बढ़ते: |
SMD |
बड़े पैमाने पर उत्पादन: |
LP2023NL |
तापमान: |
0 ℃ से + 70 ℃ |
Archivi Disponibil: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |

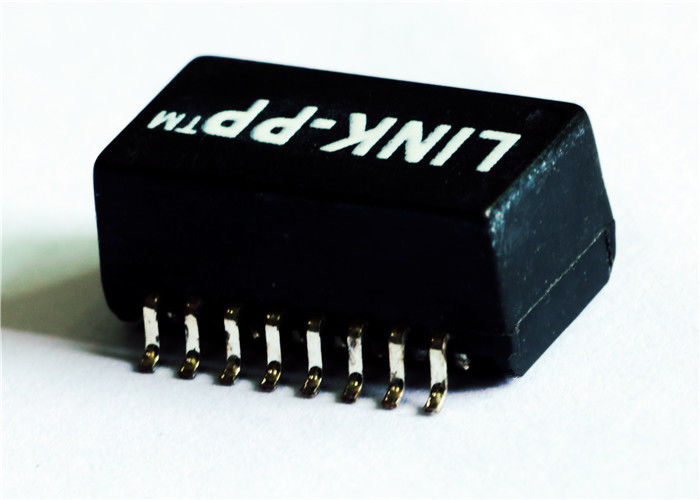

| पल्स ई 2023 एनएल | पल्स एच 2023 एनएल | 10/100 ट्रांसफार्मर | 1: 2.5 अनुपात बारी | क्रॉस एलपी 2023 एनएल |
विद्युत विनिर्देश @ 25 डिग्री सेल्सियस
1. टर्न अनुपात:
ट्रांसमिट = 1 सीटी: 2.5 सीटी ± 5% पी रिसीवस = 1 सीटी: 1 सीटी ± 5% पी 2 .इन वेव इंडक्टेंस ओसीएल:
@ 200uH न्यूनतम 20mVrms, 100 किलोहर्ट्ज़
3. रिसाव अधिष्ठापन एलएल:
@ 0.5uH अधिकतम 20mVrms, 100KHz
4. इंटरवंडिंग कैपेसिटेंस सीएल:
@ 15 पीएफ अधिकतम 20 एमवीआरएमएस, 100 किलोहर्ट्ज़
5. डीसीआर: @ 0.4Ω अधिकतम
6. प्राथमिक पिन: @ 6-8,1-3
7. पृथक्करण हिपोट: @ 2000Vrms
8. तापमान का तापमान: 0 ℃ ~ 70 ℃।
| पल्स ई 2023 एनएल 10/100 बेस-टी एच 2023 एनएल ईथरनेट सिंगल पोर्ट मैग्नेट 1: 2.5 एलपी 2023 एनएल | |||
|---|---|---|---|
| TG57-S020NXRL | H2023NL | FD02-104R1RL | TG110-RP55N5RL |
| TG58-S020NXRL | H2019 | FD12-104R1RL | H2019 |
| E2023NL | TG04-TDK1N1RL | FD22-104R1RL | TD01-0506KRL |
| TG62-S020NXRL | TG110-RP55N5RL | E2023NL | H2023NL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TD01-1006KRL |
| H2023NL | TG04-4004NARL | HX2019 | TD01-1506KRL |
| TG88-S020NXRL | E2023NL | FD02-114GRL | LD01-0506KLF |
| TG89-S020NXRL | H2019 | FD12-114GRL | LG01-1006NLF |
| TD01-0756K | TG110-RP55N5RL | TG110-RP55N5RL | H2023NL |
| TD01-1006K | LD01-0366F4LF | TG110-S050P2RL | LD01-1006KLF |
| HX2019 | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG01-1006N | E2023NL | TG110-S055P2RL | LG01-0756NLF |
| TG110-RP55N5RL | LG01-1006N1LF | TG110-S050J2RL | TG110-RPE5N5RL |
| TG01-1006P | TG04-1006P1 | TG110-S055J2RL | LD01-0166F4LF |
| H2023NL | HX2019 | TG110-RPE5N5RL | TG42-1406P1RL |
टिप्पणियाँ:
1. एडाप्टर कार्ड, माउस, हब, और मदरबोर्ड.प्लिकेशंस के लिए
2. IEEE802.3,10 बेस-टी विनिर्देशों को पूरा करने या उससे अधिक करने के लिए डिज़ाइन किया गया
3. ईएमआई दमन के लिए सामान्य मोड चोक के साथ उपलब्ध है
4.एसएमटी, टीएचटी, डीआईपी आदि पैकेज
5. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 ℃ %% पी 5 ℃।
6.ओसीएल, सीएल और एलएल 20 एमवीआरएमएस, 100 किलोहर्ट्ज़ पर मापा जाता है
