उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP5014ANL / LP5014NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
भाग संख्या: |
LP5014ANL / LP5014NL |
उत्पाद प्रकार: |
दोहरी पोर्ट 1000BASE-T चुंबकीय मॉड्यूल |
पिंस: |
48 |
अपहरण: |
गीगाबिट ईथरनेट 2 पोर्ट |
मूल मुनाफैक्टर: |
लिंक-पीपी |
निशल्क नमूने: |
उपलब्ध |
भाग संख्या: |
LP5014ANL / LP5014NL |
उत्पाद प्रकार: |
दोहरी पोर्ट 1000BASE-T चुंबकीय मॉड्यूल |
पिंस: |
48 |
अपहरण: |
गीगाबिट ईथरनेट 2 पोर्ट |
मूल मुनाफैक्टर: |
लिंक-पीपी |
निशल्क नमूने: |
उपलब्ध |

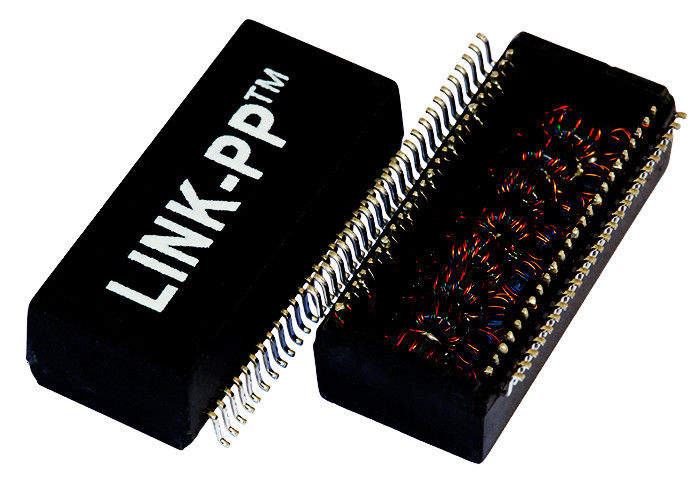

यह LP5014ANL / LP5014NL एक उच्च-प्रदर्शन गिगाबिट ईथरनेट ट्रांसफॉर्मर है जो 1000Base-T अनुप्रयोगों के लिए डिज़ाइन किया गया है। दोहरे-पोर्ट चुंबकीय मॉड्यूल के साथ यह अलगाव, सिग्नल अखंडता और EMI दमन प्रदान करता है जो विश्वसनीय ईथरनेट कनेक्टिविटी के लिए आवश्यक है।
यह घटक व्यापक रूप से LAN-ऑन-मदरबोर्ड (LOM), स्विच, हब, SOHO ADSL मोडेम और नेटवर्क इंटरफेस कार्ड में उपयोग किया जाता है।
|
व्यापारी PN |
निर्माता PN |
निर्माता | विवरण |
| LP5014ANL / LP5014NL | LP5014ANL / LP5014NL | LINK-PP |
1000Base-T चुंबकीय मॉड्यूल |
| श्रृंखला | ट्रांसफॉर्मर प्रकार | अनुप्रयोग | टर्न रेडियो |
| LAN ट्रांसफॉर्मर | अलगाव और डेटा इंटरफ़ेस | 1000 Base-T | 1:1 |
| माउंटिंग प्रकार | आकार / आयाम | ऊंचाई - बैठे (अधिकतम) | इकाई मूल्य |
| सतह माउंट | 28.00mm x 15.40 mm | 7mm | परक्राम्य |
1. इंसर्शन लॉस (1–100 मेगाहर्ट्ज): -1.4 dB अधिकतम
2. रिटर्न लॉस (dB मिनट):
• 1–30 मेगाहर्ट्ज: -16
• 40 मेगाहर्ट्ज: -14.4
• 50 मेगाहर्ट्ज: -13.1
• 60–80 मेगाहर्ट्ज: -12
• 100 मेगाहर्ट्ज: -10
3. क्रॉसस्टॉक (dB मिनट):
• 30 मेगाहर्ट्ज: -43.5
• 60 मेगाहर्ट्ज: -37.5
• 100 मेगाहर्ट्ज: -33
4. DCMR (dB मिनट):
• 30 मेगाहर्ट्ज: -45
• 60 मेगाहर्ट्ज: -40
• 100 मेगाहर्ट्ज: -35
