उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आइटम नं .1: | TG1G-S031NYRL | श्रेणी: | गीगाबिट अलगाव ट्रांसफार्मर |
|---|---|---|---|
| अनुपात बदल जाता है: | 1CT: 1CT | बढ़ते: | माउंट सतह |
| आकार / आयाम: | 13.72mm एल एक्स 15.24mm डब्ल्यू | ऊंचाई - बैठे (मैक्स): | 6.35 मिमी |
| PN2: | TG1G-E001NYRL | न्यू पी.एन.: | LPXXXXNL |
| Archivi Disponibili: | पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक | ||
| प्रमुखता से दिखाना: | lan discrete transformer,ईथरनेट ट्रांसफार्मर |
||
| टीजी 1 जी-एस031NYRL / टीजी 1 जी-ई 001YYRL | हेलो ट्रांसफार्मर | गिगाबिट लैन | एसएमडी ट्रांसफार्मर |

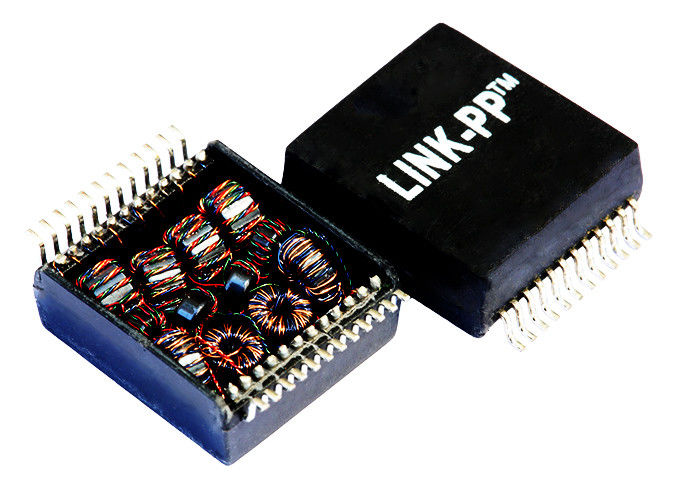

गीगाबिट ईथरनेट असतत ट्रांसफार्मर
दोहरी पोर्ट 10 / 100BASE-TX पीओई / पीओई + ट्रांसफार्मर
आईईईई 802.3 एबी अनुपालन, 1500Vrms हाय-पॉट
पेटेंट ओपन फ्रेम निर्माण
हेलो टीजी 1 जी-एस031 एनवाईआरएल गिगाबिट ट्रांसफार्मर क्रॉस
हेलो टीजी 1 जी-ई 001 एनवाईआरएल ट्रांसफार्मर क्रॉस
प्रतिस्पर्धात्मक लाभ
☛ डिजाइनर / निर्माता 18 साल के लिए।
☛ 2500 काम करता है, 4 पौधे
☛ निश्चित रूप से फ़्लूक नेटवर्क विश्लेषक पास करें
☛ स्टॉक या 4 सप्ताह।
☛ किसी भी अतिरिक्त शुल्क के बिना ग्राहकों की आवश्यक सूचनाओं के अनुसार लचीला डिजाइन।
| बंदरगाहों की संख्या | अनुप्रयोगों | अनुपात बदल जाता है | र्इथरनेट पर विद्युत |
| एकल जीई / दोहरी एफई | 1 जी ईथरनेट | 1: 1 | आईईईई 802.3 |
| पैकेजिंग | टैब दिशा | माउन्टिंग का प्रकार | संपर्क समाप्त करें |
| रील, कार्टन | - | श्रीमती / एसएमडी | - |
| पिन संख्या | परिरक्षण | अलगाव वोल्टेज | एलईडी रंग |
| 24 पिन | - | 1500 वीआरएमएस | --- |
विद्युत विशिष्टता @ 25 ℃
1. प्रविष्टि नुकसान (डीबी अधिकतम):
0.3-1MHz: -1.1 1-65 मेगाहर्ट्ज: -0.8
65-100 मेगाहर्ट्ज: -1.0 100-125 मेगाहर्ट्ज: -1.2
2. वापसी हानि (डीबी न्यूनतम @ 100 ओएचएम):
0.5-40 मेगाहर्ट्ज: -18
40-100 मेगाहर्ट्ज: -12-20LOG (एफ / 80 मेगाहर्ट्ज)
3. क्रॉसस्टॉक (डीबी न्यूनतम):
0.3-100 मेगाहर्ट्ज: -33-20LOG (एफ / 100 मेगाहर्ट्ज)
4. सीएम से सीएम आरईजे:
0.3-100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
5. सीएम से डीएम आरईजे:
0.3-100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. टर्न अनुपात:
पीआरआई: एसईसी = 1 सीटी: 1 सीटी ± 2% पी 7.इंडक्टेंस (100 किलोहाट/0.1 वी @11 एमए): 350uH न्यूनतम
8. संतुलित डीसी लाइन वर्तमान:
600 एमए अधिकतम @ 57 वीडीसी निरंतर
9. हिप्पोट: 1500Vrms / 0.5mA
10. तापमान का तापमान: -40 ℃ ~ + 85 ℃।
टिप्पणियाँ:
1. ईथरनेट विकल्प पर पावर के साथ गीगाबिट ट्रांसफार्मर मॉड्यूल
2. आईईईई 802.3 / एफ़ speciffcation मिलती है
3. RoHS भाग के लिए प्रत्यय एनएल जोड़ें
4. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 ℃ %% पी 5 ℃।
5.100% विद्युत परीक्षण
| टीजी 1 जी-एस031NYRL ईथरनेट अलगाव ट्रांसफार्मर टीजी 1 जी-ई 001YYRL आईईईई 802.3 एबी अनुपालन | |||
|---|---|---|---|
