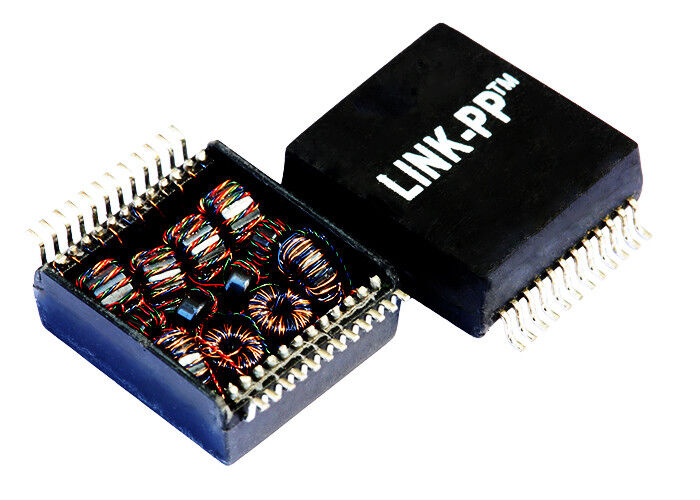

TG1G-E001NYRL सिंगल पोर्ट गीगाबिट ईथरनेट ट्रांसफार्मर SMD माउंटिंग

TG1G-E001NYRLएक उच्च प्रदर्शन हैसिंगल-पोर्ट गीगाबिट ईथरनेट आइसोलेशन ट्रांसफार्मररूपरेखा तयार करी10/100/1000BASE-T ईथरनेट इंटरफेस. एक कॉम्पैक्ट की विशेषताSMD-24 सतह-माउंट पैकेज,1CT:1CT टर्न अनुपात,350μH ओसीएल, और1.5kV आइसोलेशन वोल्टेज, यह LAN ट्रांसफार्मर औद्योगिक और वाणिज्यिक नेटवर्किंग उपकरणों के लिए उत्कृष्ट सिग्नल अखंडता, ईएमआई दमन और दीर्घकालिक विश्वसनीयता प्रदान करता है।

TG1G-E001NYRL सिंगल पोर्ट GigE ट्रांसफार्मर अवलोकन

TG1G-E001NYRL एक प्रीमियम-ग्रेड, सिंगल-पोर्ट गीगाबिट ईथरनेट आइसोलेशन ट्रांसफार्मर है जिसे उच्च-प्रदर्शन LAN इंटरफेस के लिए इंजीनियर किया गया है। सरफेस माउंट डिवाइस (एसएमडी) एकीकरण के लिए डिज़ाइन किया गया, यह मजबूत आइसोलेशन मॉड्यूल गीगाबिट और 10/100 बेस-टीएक्स अनुप्रयोगों के लिए असाधारण सिग्नल अखंडता और विश्वसनीयता प्रदान करता है।

कठोर वातावरण का सामना करने के लिए निर्मित, TG1G-E001NYRL -40°C से +85°C की विस्तृत औद्योगिक तापमान सीमा में त्रुटिहीन रूप से काम करता है। मानक 1CT:1CT टर्न अनुपात, सख्त RoHS अनुपालन और 1.5 kV तक के आइसोलेशन वोल्टेज के साथ, यह दूरसंचार, औद्योगिक स्वचालन और उद्यम नेटवर्किंग उपकरण के लिए आदर्श नेटवर्किंग घटक है।

मुख्य विशेषताएं एवं लाभ

*गीगाबिट तैयार:10/100/1000 बेस-टीएक्स नेटवर्क अनुप्रयोगों के लिए अनुकूलित।
*औद्योगिक ग्रेड विश्वसनीयता:व्यापक ऑपरेटिंग तापमान रेंज (-40°C से +85°C) चरम वातावरण में स्थिर संचालन सुनिश्चित करता है।
*सुपीरियर सिग्नल इंटीग्रिटी:350μH का न्यूनतम ओपन सर्किट इंडक्शन (OCL) (100KHz, 0.1Vrms, 8mA DC बायस पर) विश्वसनीय डेटा ट्रांसमिशन और IEEE 802.3 अनुपालन की गारंटी देता है।
*उच्च अलगाव संरक्षण:1.5 केवी आइसोलेशन वोल्टेज संवेदनशील आईसी और उपकरणों को विद्युत उछाल और ग्राउंड लूप समस्याओं से बचाता है।
*अनुकूलित पदचिह्न:कॉम्पैक्ट SMD-24 पैकेज प्रारूप स्वचालित पिक-एंड-प्लेस असेंबली की अनुमति देता है, जिससे विनिर्माण लागत कम हो जाती है।
*पर्यावरण के अनुकूल:पूरी तरह से RoHS और RoHS (7a) के अनुरूप।

TG1G-E001NYRL गीगाबिट ईथरनेट ट्रांसफार्मर की तकनीकी विशिष्टताएँ

TG1G-E001NYRL SMD LAN आइसोलेशन ट्रांसफार्मर डेटाशीट

सामान्य अनुप्रयोग

TG1G-E001NYRL SMD आइसोलेशन मॉड्यूल अत्यधिक बहुमुखी है और B2B और औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिसमें शामिल हैं:

1. नेटवर्किंग उपकरण: राउटर, स्विच और नेटवर्क हब।
2. औद्योगिक IoT (IIoT): औद्योगिक पीसी, मोटर नियंत्रण और स्वचालित विनिर्माण प्रणाली।
3. दूरसंचार: ब्रॉडबैंड गेटवे, बेस स्टेशन और एज कंप्यूटिंग डिवाइस।
4. एंबेडेड सिस्टम: सिंगल-बोर्ड कंप्यूटर और कस्टम मदरबोर्ड जिन्हें विश्वसनीय LAN अलगाव की आवश्यकता होती है।

TG1G-E001NYRL क्यों चुनें?

महत्वपूर्ण नेटवर्क बुनियादी ढांचे के लिए घटकों की सोर्सिंग करते समय, पैकेट हानि को कम करना और उपकरण के जीवनकाल को अधिकतम करना सर्वोपरि है। TG1G-E001NYRL आम-मोड शोर को प्रभावी ढंग से फ़िल्टर करता है और मजबूत विद्युत अलगाव प्रदान करता है, यह सुनिश्चित करते हुए कि आपका नेटवर्किंग हार्डवेयर कठोर औद्योगिक वातावरण को सहन करते हुए सख्त IEEE मानकों को पूरा करता है।

टिप्पणियाँ

• पावर ओवर ईथरनेट (पीओई) विकल्प के साथ गीगाबिट ट्रांसफार्मर मॉड्यूल।
• IEEE 802.3 / IEEE 802.3af विनिर्देशों के अनुरूप।
• RoHS-संगत भागों के लिए, प्रत्यय जोड़ें"एनएल".
• RoHS "एनएल" पीक सोल्डरिंग तापमान रेटिंग:260℃ ±5℃.
• प्रदर्शन और विश्वसनीयता सुनिश्चित करने के लिए 100% विद्युत परीक्षण किया गया।
