उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| मद सं: | TG1G-S012NZRL | श्रेणी: | गीगाबिट Rj45 ट्रांसफार्मर |
|---|---|---|---|
| अनुपात बदल जाता है: | 1CT: 1CT | बढ़ते: | माउंट सतह |
| आकार / आयाम: | 17.7mm एल एक्स 15.8mm डब्ल्यू | ऊंचाई - बैठे (मैक्स): | 6.6 मिमी |
| ओल्ड पी.एन.: | TG1G-S012NZRL | मास पी.एन.: | LP6062ANL |
| Archivi Disponibili: | पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक | ||
| प्रमुखता से दिखाना: | 10/100base-t magnetics,ईथरनेट ट्रांसफार्मर |
||
| टीजी 1 जी-एस 012 एनजेआरएल => एलपी 6062ANL | 1 सीटी: 1 सीटी चालू करें | गीगाबिट असतत ट्रांसफार्मर | 1000 बेस-टी एसएमटी |
गीगाबिट ईथरनेट असतत ट्रांसफार्मर
आईईईई 802.3 एबी / एफ अनुपालन
उल / EN60950 मान्यता प्राप्त
100% विद्युत परीक्षण
1500Vrms हाय-पॉट
पेटेंट ओपन फ्रेम निर्माण

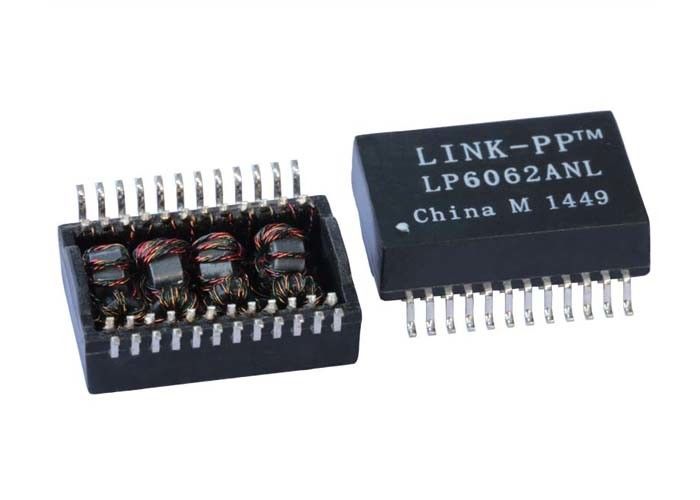

हेलो टीजी 1 जी-एस 012 एनजेआरएल ट्रांसफार्मर
लिंक-पीपी एलपी 6062एएनएल क्रॉस
☛ डिजाइनर और निर्माता 18 साल के लिए।
☛ 2500 काम करता है, 4 पौधे
☛ निश्चित रूप से फ़्लूक नेटवर्क विश्लेषक पास करें
☛ स्टॉक या 4 सप्ताह।
☛ किसी भी अतिरिक्त शुल्क के बिना ग्राहकों की आवश्यक सूचनाओं के अनुसार लचीला डिजाइन।
| बंदरगाहों की संख्या | अनुप्रयोगों | अनुपात बदल जाता है | र्इथरनेट पर विद्युत |
| एकल जीई | 1 जी ईथरनेट | 1: 1 | आईईईई 802.3 / आईईईई 802.3af |
| पैकेजिंग | टैब दिशा | माउन्टिंग का प्रकार | संपर्क समाप्त करें |
| रील, कार्टन | - | श्रीमती / एसएमडी | - |
| पिन संख्या | परिरक्षण | अलगाव वोल्टेज | एलईडी रंग |
| 24 पिन | - | 1500 वीआरएमएस | --- |
विद्युत विशिष्टता @ 25 ℃
1. प्रविष्टि नुकसान (डीबी अधिकतम):
0.3-1MHz: -1.1 1-65 मेगाहर्ट्ज: -0.8
65-100 मेगाहर्ट्ज: -1.0 100-125 मेगाहर्ट्ज: -1.2
2. वापसी हानि (डीबी न्यूनतम @ 100 ओएचएम):
0.5-40 मेगाहर्ट्ज: -18
40-100 मेगाहर्ट्ज: -12-20LOG (एफ / 80 मेगाहर्ट्ज)
3. क्रॉसस्टॉक (डीबी न्यूनतम):
0.3-100 मेगाहर्ट्ज: -33-20LOG (एफ / 100 मेगाहर्ट्ज)
4. सीएम से सीएम आरईजे:
0.3-100 मेगाहर्ट्ज: -30 डीबी न्यूनतम
5. सीएम से डीएम आरईजे:
0.3-100 मेगाहर्ट्ज: -35 डीबी न्यूनतम
6. टर्न अनुपात:
पीआरआई: एसईसी = 1 सीटी: 1 सीटी ± 2% पी 7.इंडक्टेंस (100 किलोहाट/0.1 वी @11 एमए): 350uH न्यूनतम
8. संतुलित डीसी लाइन वर्तमान:
350 एमए अधिकतम @ 57 वीडीसी निरंतर
9. हिप्पोट: 1500Vrms / 0.5mA
10. तापमान का तापमान: -40 ℃ ~ + 85 ℃।
टिप्पणियाँ:
1. ईथरनेट विकल्प पर पावर के साथ गीगाबिट ट्रांसफार्मर मॉड्यूल
2. आईईईई 802.3af speciffcation मिलती है
3. RoHS भाग के लिए प्रत्यय एनएल जोड़ें
4. आरओएचएस "एनएल" पीक सोल्डर रेटिंग 260 ℃ %% पी 5 ℃।
| टीजी 1 जी-एस 012 एनजेआरएल एसएमडी ट्रांसफार्मर एलपी 6062एनल सिंगल पोर्ट 24 पिन गिगाबिट ईथरनेट | |||
|---|---|---|---|
