उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: H1263NL / HX2019NLT
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विशिष्टता -1: |
H1263NL |
विशिष्टता -2: |
HX2019NL |
ईथरनेट: |
10/100 तेजी |
PoE: |
350mA |
बंदरगाह: |
एकल |
Hipot: |
1500 |
पी 3: |
HX2019NLT |
समतुल्य पीएन: |
LP2019ANL |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |
विशिष्टता -1: |
H1263NL |
विशिष्टता -2: |
HX2019NL |
ईथरनेट: |
10/100 तेजी |
PoE: |
350mA |
बंदरगाह: |
एकल |
Hipot: |
1500 |
पी 3: |
HX2019NLT |
समतुल्य पीएन: |
LP2019ANL |
Archivi Disponibili: |
पीडीएफ / 3 डी / ISG / एसटीपी / चरण / डेटापत्रक |

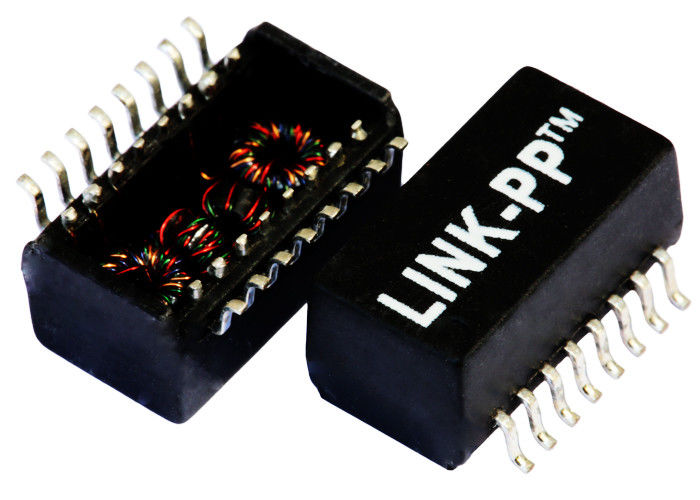

एच 1263 एनएल एसआईएन 100 पी 1: 1 एसएमटी 10/100 बीबीएसई-टेक्सास एचएक्स201 9 एनएल वीओआईपी पोई मैग्नेटिक्स एचएक्स2019 एनएलटी
1.1 पोर्ट लैन ट्रांसफार्मर
2. कोली संरचना: Toroidal
3.100बेस-टी ट्रांसफार्मर
4.एसएमडी, 16 पिन
5. RoHS पीक रिफ्लो तापमान रेटिंग 245 डिग्री सेल्सियस ईटी
6. आईईईई 802.3af / एएनएसआई एक्स 3.263 अनुरूप प्रदर्शन
7. आईपी फोन या स्विच अनुप्रयोगों के लिए बनाया गया है
ईथरनेट (पीओई) पर 10/100 बेस-टेक्सास वीओआईपी मैग्नेटिक्स मॉड्यूल और पावर
विद्युत विनिर्देश (25)
1. टर्न अनुपात:
TX = 1CT: 1CT RX = 1CT: 1CT
2. प्रविष्टि नुकसान:
0.1-100 मेगाहर्ट्ज: -1.0 डीबी MAX
3. वापसी का नुकसान:
0.1-30MHz: -18dB MIN
30-60MHz: -13 डीबी MIN
60-80MHz: -12dB MIN
4.Crosstalk:
0.1-100 मेगाहर्ट्ज: -35 डीबी मिनट
5.DCMR:
30 मेगाहर्ट्ज: -42 डीबी मिन
60 मेगाहर्ट्ज: -36 डीबी मिनट
100 मेगाहर्ट्ज: -33 डीबी मिनट
6.CMRR:
1-100 मेगाहर्ट्ज: -40 डीबी टीवाईपी
7. एल: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8. डीसीआर: 1-3,6-8: 0.9 ओएचएम MAX
9.LK:
1-3 (टाई: 16 + 14): 0.5uH MAX 100KHz 0.1V
6-8 (टाई: 11 + 9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3), (16-14): 28 पीएफ MAX 100KHz 0.1V
(6-8), (11-9): 28 पीएफ MAX 100KHz 0.1V
11. पृथक्करण वोल्टेज: 1500Vrms
12. तापमान का तापमान: -40 ℃ ~ + 85 ℃।
अनुप्रयोगों:
नेटवर्किंग और संचार उपकरणों जैसे एचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम के लिए प्रयुक्त
| एच 1263 एनएल एसआईएन 100 पी 1: 1 एसएमटी 10/100 बीबीएसई-टेक्सास एचएक्स201 9 एनएल वीओआईपी पोई मैग्नेटिक्स एचएक्स2019 एनएलटी | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
