उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP6096ANL
दस्तावेज़: LP6096ANL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$0.8
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विनिर्देश: |
एलपी6096एएनएल |
ट्रांसफार्मर का प्रकार: |
पो+ गिगाबिट ईथरनेट |
आयाम: |
17.53 मिमी एल x 16.10 मिमी डब्ल्यू x 5.840 मिमी एच |
फाइलें: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
पीओई+ |
माउन्टिंग का प्रकार: |
श्रीमती |
बारी अनुपात: |
1:1 |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
विनिर्देश: |
एलपी6096एएनएल |
ट्रांसफार्मर का प्रकार: |
पो+ गिगाबिट ईथरनेट |
आयाम: |
17.53 मिमी एल x 16.10 मिमी डब्ल्यू x 5.840 मिमी एच |
फाइलें: |
पीडीएफ/3डी/आईएसजी/एसटीपी/स्टेप/डेटाशीट |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
पीओई+ |
माउन्टिंग का प्रकार: |
श्रीमती |
बारी अनुपात: |
1:1 |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
| क्रॉस | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

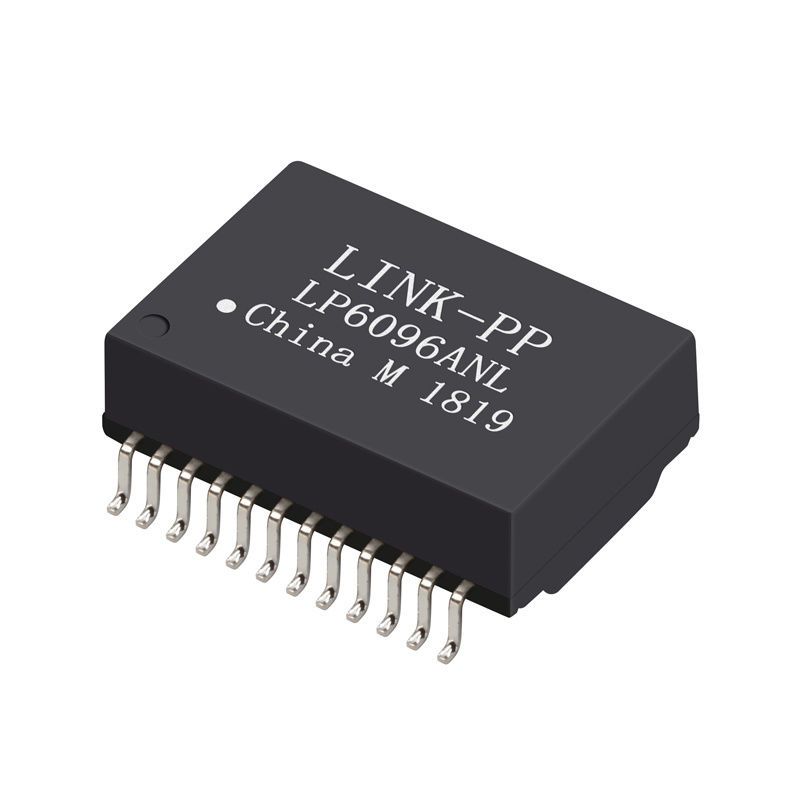

LP6096ANLउच्च विश्वसनीयता हैगीगाबिट ईथरनेट लैन ट्रांसफार्मरके लिए डिज़ाइन किया गया10/100/1000बेस-टी ईथरनेट अनुप्रयोग.
इस एकल-पोर्ट ट्रांसफार्मर सुविधाओं1प्रेषक और रिसीवर दोनों के लिए 1:1 घूर्णन अनुपात, एकखुले फ्रेम का निर्माण, और समर्थनपीओई+ नेटवर्क वातावरण.
के साथसतह-माउंट पैकेजिंग, विस्तारित तापमान संचालन से-40°C से +85°C, और स्वचालित एमडीआई/एमडीआई-एक्स संगतता, एलपी 6096 एएनएल उद्यम नेटवर्किंग, औद्योगिक ईथरनेट और उच्च प्रदर्शन संचार उपकरणों के लिए आदर्श है।
| पैरामीटर | विनिर्देश |
|---|---|
| LINK-PP भाग संख्या | LP6096ANL |
| ट्रांसफार्मर प्रकार | लैन ट्रांसफार्मर |
| भाग की स्थिति | सक्रिय |
| आवेदन | ईथरनेट (PoE+) |
| बंदरगाहों की संख्या | एकल पोर्ट |
| गति | 10/100/1000बेस-टी |
| निर्माण | खुला फ्रेम |
| माउंटिंग प्रकार | सतह माउंट |
| पैकेज | टेप और रील |
| पिन की संख्या | 24 पिन |
| प्रति बंदरगाह कोर | 8 |
| ऑटो एमडीआई/एमडीआई-एक्स | हाँ |
| ऑपरेटिंग तापमान | -40°C से +85°C |
| पद | विनिर्देश |
|---|---|
| मोड़ अनुपात | Pri:Sec = 1CT:1CT |
| ओसीएल | 350μH मिन @ 8mA DC Bias220μH मैक्स @ 18mA DC Bias |
| सम्मिलन हानि (dB अधिकतम) | 0.1 मेगाहर्ट्ज़: -1.21 ∙125 मेगाहर्ट्ज़: -2.0 |
| रिटर्न हानि (dB Min) | 1°40MHz: -1640°100MHz: -10 |
| क्रॉसस्टॉक (डीबी मिन) | 30MHz: -4360MHz: -37100MHz: -33 |
| सीएमआरआर (डीबी मिन) | 30MHz: -30200MHz: -15 |
| डीसीआर शेष राशि | 1Ω ± 0.05Ω |
| संतुलन सीसी लाइन वर्तमान | 720mA अधिकतम @ 57VDC निरंतर |
| हाइपोट | 1500Vrms |
| ऑपरेटिंग तापमान | -40°C ~ +85°C |
यह विन्यास उच्च मात्रा में पीसीबी उत्पादन को सरल बनाता है और लगातार मिलाप विश्वसनीयता सुनिश्चित करता है।
10 एमबीपीएस, 100 एमबीपीएस और 1000 एमबीपीएस (गीगाबिट ईथरनेट) का समर्थन करता है।
हां, ट्रांसफार्मर को PoE+ वातावरणों का समर्थन करने वाले ईथरनेट इंटरफेस के लिए डिज़ाइन किया गया है।
हां, इसकी -40°C से +85°C कार्य सीमा इसे औद्योगिक अनुप्रयोगों के लिए उपयुक्त बनाती है।
