उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: LP6096ANL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
विनिर्देश: |
एलपी6096एएनएल |
ट्रांसफार्मर प्रकार: |
पो+ गिगाबिट ईथरनेट |
बारी अनुपात: |
1:1 ट्रांसमीटर, 1:1 रिसीवर |
माउन्टिंग का प्रकार: |
सतह पर्वत |
आकार / आयाम: |
17.53 मिमी एल x16.10 मिमी डब्ल्यू |
ऊंचाई - बैठा हुआ (अधिकतम): |
5.840 मिमी |
फ़ाइलें: |
PDF/3D/ISG/STP/STEP/DATASHEET |
तापमान: |
-40 ℃ से +85 डिग्री सेल्सियस |
विनिर्देश: |
एलपी6096एएनएल |
ट्रांसफार्मर प्रकार: |
पो+ गिगाबिट ईथरनेट |
बारी अनुपात: |
1:1 ट्रांसमीटर, 1:1 रिसीवर |
माउन्टिंग का प्रकार: |
सतह पर्वत |
आकार / आयाम: |
17.53 मिमी एल x16.10 मिमी डब्ल्यू |
ऊंचाई - बैठा हुआ (अधिकतम): |
5.840 मिमी |
फ़ाइलें: |
PDF/3D/ISG/STP/STEP/DATASHEET |
तापमान: |
-40 ℃ से +85 डिग्री सेल्सियस |
| क्रॉस | LP6096ANL | HX6096NL | HX6098FNL | HX6015NL | H6096NL | HX6098NL |

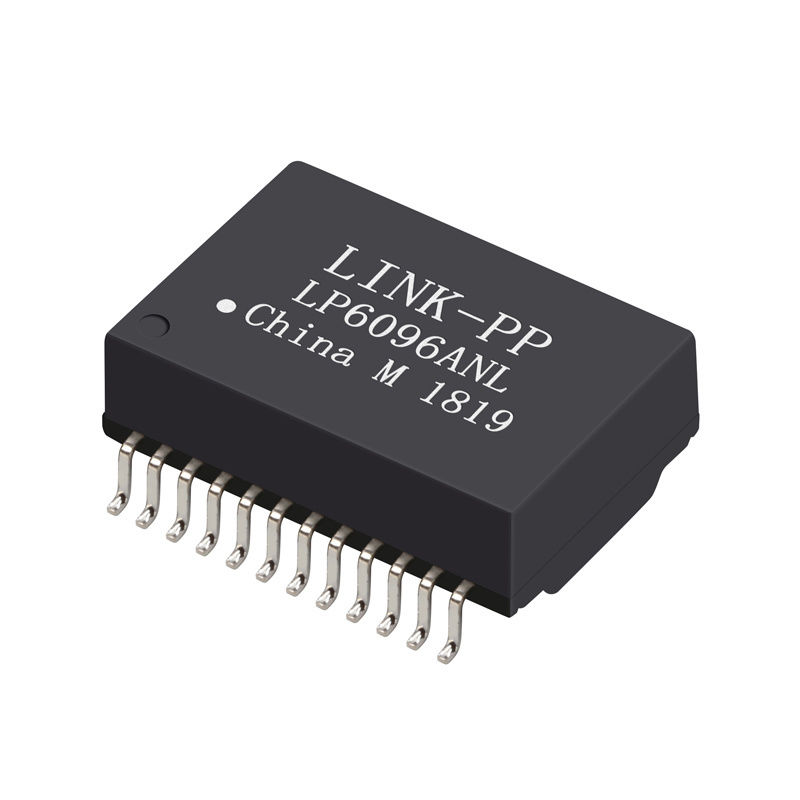

दLP6096ANLएक उच्च प्रदर्शन एकल-पोर्ट गीगाबिट ईथरनेट चुंबकीय ट्रांसफार्मर है,1000BASE-T PoE+अनुप्रयोगों. विश्वसनीय डेटा थ्रूपुट, पावर ओवर ईथरनेट संगतता, और कॉम्पैक्ट सतह-माउंट फॉर्म कारक प्रदान करने के लिए डिज़ाइन किया गया है, यह आधुनिक नेटवर्क उत्पादों के लिए आदर्श है जैसे कि पीओई स्विच,राउटर, एम्बेडेड आईओटी डिवाइस और औद्योगिक ईथरनेट सिस्टम।
| पद | विनिर्देश |
|---|---|
| मोड़ अनुपात | Pri:Sec = 1CT:1CT |
| ओसीएल | 350μH मिन @ 8mA DC Bias220μH मैक्स @ 18mA DC Bias |
| सम्मिलन हानि (dB अधिकतम) | 0.1 मेगाहर्ट्ज़: -1.21 ∙125 मेगाहर्ट्ज़: -2.0 |
| रिटर्न हानि (dB Min) | 1°40MHz: -1640°100MHz: -10 |
| क्रॉसस्टॉक (डीबी मिन) | 30MHz: -4360MHz: -37100MHz: -33 |
| सीएमआरआर (डीबी मिन) | 30MHz: -30200MHz: -15 |
| डीसीआर शेष राशि | 1Ω ± 0.05Ω |
| संतुलन सीसी लाइन वर्तमान | 720mA अधिकतम @ 57VDC निरंतर |
| हाइपोट | 1500Vrms |
| परिचालन तापमान | -40°C ~ +85°C |
योजनागत
