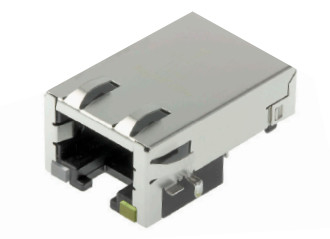

1840437-1 मध्य विमान गीगाबिट आरजे45 कनेक्टर एलईडी के साथ संरक्षित

1840437-1 मैगजैक (ICMs) एक 1x1 गीगाबिट 1000BASE-T RJ45 मैग्नेटिक जैक है जिसमें लो-प्रोफाइल ऑफसेट डिज़ाइन, टैब-डाउन पोर्ट कॉन्फ़िगरेशन, LED इंडिकेटर, EMI टैब और RoHS अनुपालन है।

मैग्नेटिक्स के साथ 1840437-1 आरजे45 की विशेषताएं

1840437-1 मैगजैक्सएक है1x1 गीगाबिट मैगजैक (आईसीएम)विश्वसनीय के लिए डिज़ाइन किया गया1000BASE-T ईथरनेटकॉम्पैक्ट नेटवर्किंग और संचार उपकरण में कनेक्टिविटी। के साथलो-प्रोफ़ाइल, ऑफसेट संरचना,टैब-डाउन पोर्ट कॉन्फ़िगरेशन, औरअंतर्निहित एलईडी संकेतक, यह मैगजैक उन अनुप्रयोगों के लिए आदर्श है जिनके लिए स्थिर सिग्नल प्रदर्शन, अंतरिक्ष-बचत पीसीबी लेआउट और स्पष्ट लिंक/गतिविधि स्थिति दृश्यता की आवश्यकता होती है।

आधुनिक बोर्ड डिज़ाइन के लिए इंजीनियर किया गया1840437-1चुंबकीय और RJ45 कनेक्टर फ़ंक्शंस को एक एकीकृत समाधान में जोड़ता है। इसमें ये भी शामिल हैईएमआई टैबबेहतर शोर नियंत्रण के लिए, aथ्रू-होल माउंटमजबूत यांत्रिक प्रतिधारण के लिए डिज़ाइन, औरआरओएचएस अनुकूलपर्यावरण की दृष्टि से जिम्मेदार विनिर्माण के लिए।

1840437-1 मैगजैक्सउत्पाद बोर्ड-स्तरीय ईथरनेट डिज़ाइन के लिए एक व्यावहारिक सुविधा सेट के आसपास बनाया गया है:

• गीगाबिट प्रदर्शन:1000BASE-T नेटवर्क के लिए पूरी तरह से अनुकूलित, शून्य पैकेट हानि के साथ उच्च गति डेटा ट्रांसमिशन सुनिश्चित करना।
• जगह बचाने वाला डिज़ाइन:मिड-प्लेन/ऑफ़सेट लो-प्रोफ़ाइल संरचना विशेष रूप से स्लिम डिवाइस और कॉम्पैक्ट बाड़ों के लिए डिज़ाइन की गई है।
• सुपीरियर परिरक्षण:उत्कृष्ट शोर में कमी और सिग्नल अलगाव के लिए एकीकृत ईएमआई टैब से लैस।
• एकीकृत निदान:अंतर्निहित 3w-OG/Y (नारंगी/हरा, पीला) एलईडी तत्काल, स्पष्ट नेटवर्क गतिविधि और लिंक स्थिति प्रदान करते हैं।
• उद्योग आज्ञाकारी:100% RoHS अनुरूप, वैश्विक पर्यावरण और विनिर्माण मानकों को पूरा करता है।

मिड-प्लेन आरजे45 कनेक्टर के विनिर्देश

1840437-1 ड्राइंग:

1. 1840437-1 ड्राइंग - मैकेनिकल

2. 1840437-1 ड्राइंग - योजनाबद्ध

3. 1840437-1 ड्राइंग - सुझाया गया पीसीबी लेआउट

1840437-1 मिड-प्लेन आरजे45 कनेक्टर की सामग्री:

1. आवास:उच्च तापमान नायलॉन (FR2G30BL), काला, ज्वलनशीलता रेटिंग UL 94V-0
2. कवच:पीतल, 0.20 मिमी मोटा, न्यूनतम 0.76 um सेमी-ब्राइट निकेल के साथ प्रीप्लेटेड; पोस्ट को ग्राउंड पिन पर 2.54um न्यूनतम सैक सोल्डर से डुबाया गया।
3. संपर्क करना:फॉस्फोर कांस्य, 0.25 मिमी मोटा I.27um न्यूनतम समग्र निकल अंडरप्लेट और मेटिंग इंटरफ़ेस पर चयनात्मक I.27um मिनट सोना चढ़ाना
4. सोल्डर टेल:0.25 मिमी मोटी, फॉस्फोर कांस्य, I.27um न्यूनतम समग्र निकल अंडरप्लेट 3um न्यूनतम मैट टिन प्लेट।
5. नेतृत्व किया:डिफ्यूज्ड एपॉक्सी लेंस, 0.50 मिमी वर्ग कार्बन स्टील वायरफ्रेम लीड्स 2.03um मिनट चांदी से अधिक I.02um न्यूनतम निकल अंडरप्लेट से अधिक I.02um न्यूनतम कॉपर अंडरप्लेट के साथ प्रीप्लेटेड; 2.54um न्यूनतम मैट टिन के साथ पोस्ट प्लेटेड।

गीगाबिट आरजे45 कनेक्टर के अनुप्रयोग

अपने कॉम्पैक्ट पदचिह्न और मजबूत गीगाबिट क्षमताओं के कारण, 1840437-1 मैगजैक को डिजाइन करने वाले इंजीनियरों द्वारा अत्यधिक मांग की जाती है:

• स्लिम-प्रोफ़ाइल नेटवर्क स्विच और राउटर
• औद्योगिक पीसी और सिंगल बोर्ड कंप्यूटर (एसबीसी)
• दूरसंचार और नेटवर्किंग उपकरण
• सेट-टॉप बॉक्स और स्मार्ट होम हब
• IoT गेटवे और एंबेडेड सिस्टम
