उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| भाग संख्या: | 1-6610132-1 | बड़े पैमाने पर उत्पादन: | LPJXXXXNL |
|---|---|---|---|
| संबंधक के प्रकार: | RJ45 | आवेदन: | 10/100/1000 बेस टी |
| बढ़ते प्रकार: | छेद के माध्यम से | अभिविन्यास: | 90 ~ कोण (अधिकार) |
| समाप्ति: | मिलाप | परिरक्षण: | परिरक्षित, ईएमआई फिंगर |
| प्रमुखता से दिखाना: | मल्टी पोर्ट कनेक्टर,मॉड्यूलर जैक आरजे 45 |
||
| 1-6610132-1 | क्वाड पोर्ट शील्ड आरजे -45 | 10/100 मैग्नेटिक्स | एकीकृत के साथ आरजे -45 कनेक्टर |
डिजाइनिंग मॉडल : 【 1-6610132-1 】

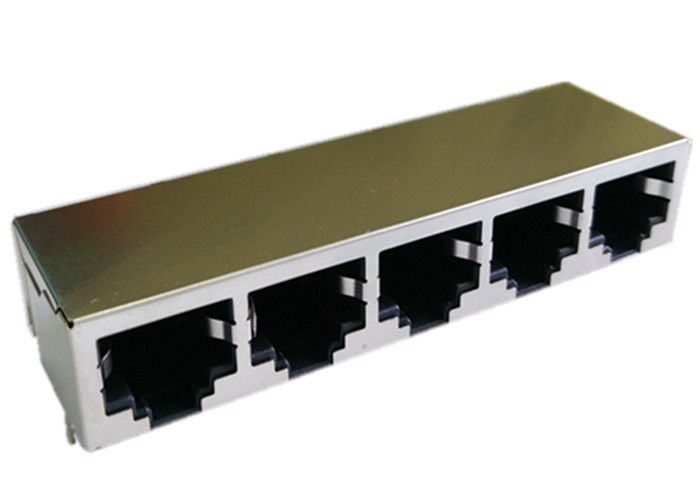

• 1 एक्स 5 पोर्ट एमएजी 45 मॉड्यूलर जैक एकीकृत 10/100/1000 चुंबक
• 10/100 ट्रांसीवर आईसीएस के विभिन्न प्रकार के साथ संगत
• ऑपरेटिंग तापमान 0 डिग्री सेल्सियस + 70 डिग्री सेल्सियस
• भंडारण तापमान -40 डिग्री सेल्सियस + 85 डिग्री सेल्सियस
• आईईईई मानकों और 8 एमए डीसी पूर्वाग्रह के साथ 350μH सहित सभी 10/100 ईथरनेट विनिर्देशों का पालन करता है
• एकीकृत डिजाइन मूल्यवान बोर्ड अंतरिक्ष को संरक्षित करता है
• 1500 वीआरएमएस की न्यूनतम इंटरविंडिंग ब्रेकडाउन वोल्टेज
• अनुकूलनीय, मॉड्यूलर डिजाइन उच्च विश्वसनीयता प्रदान करता है
• बेहतर क्रॉसस्टॉक और इष्टतम पीसीबी ट्रेस रूटिंग के लिए कम पिन गिनती
मैग। रिवर लेट,
एलईडी वैकल्पिक; ईएमआई-उंगली वैकल्पिक।
1. उत्पाद प्रकार विशेषताएं:
1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण) / शीर्ष प्रविष्टि (लंबवत)
2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 1 एक्स 1
3. विद्युत विशेषताएं:
1) संरक्षित = हां
4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर
5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई
6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल / सतह माउंट के माध्यम से
7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक
8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,
वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है
रेफ्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था
9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम प्रतिरोधी
10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85
11.Hipot:
1500Vrms MIN
एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया। एन नेटवर्किंग और संचार उपकरण जैसे कि हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच। ..
1-6610132-1 1 एक्स 5 एमएजी 45 मॉड्यूलर जैक
18 साल का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
टीआई, इंटेल, सैमसंग, फ्लेक, जैबिल, फ्लेक्सट्रॉनिक्स, साइप्रस, फ्रीस्केल, ईकेएफ ....... के लिए डिज़ाइन
निर्मित फ्लेक्सिबल पीसीबी असेंबली; कठोर-फ्लेक्सिबल पीसीबी असेंबली; माइक्रोइलेक्ट्रॉनिक, फ्लिप चिप; Microelectronic, बोर्ड पर चिप; ऑप्टोइलेक्ट्रॉनिक असेंबली; आरएफ / वायरलेस असेंबली; होल असेंबली के माध्यम से; भूतल माउंट असेंबली; सिस्टम असेंबली; प्रिंटेड सर्किट बोर्ड संयोजन
| 1-6610132-1 1 एक्स 5 एमएजी 45 मॉड्यूलर जैक गिगाबिट सर्किट 10 पिन शील्ड डब्ल्यू / एलड्स | |||
|---|---|---|---|
| 1-6610132-1 | 0833-2X6R-55 | 0826-1G1T-23 | 1-6605706-1 |
| 0810-2H4R-28 | 1-6610132-1 | 0826-1G1T-78 | 0826-1G4T-32 |
| 0811-1X1T-06 | 0826-1D4T-M1-एफ | 1-6610132-1 | 1,761,889-8 |
| 0826-1G4T-32 | 0826-1X4T-23 | 0826-1C4T-23 | 0826-1C4T-32-एफ |
| 0813-1X1T-23 | 0863-2X4R-54 | 0826-1K1T-43 | 0826-1G4T-32 |
| 0813-1X1T-43 | 0810-1X4T-06 | 0810-1XX4-03 | 0810-1XX4-03 |
| 0816-1X1T-23 | 08B0-1X1T-03 | 0826-1X1T-32 | 1,840,402-6 |
| 0826-1D4T-M1-एफ | 08B1-1X1T-36-एफ | 0826-1X1T-M1-एफ | 0826-1C4T-32-एफ |
| 0816-1X1T-जी जे-एफ | 0826-1G4T-32 | 0826-1X4T-23 | 0826-1C4T-23 |
| 0817-1G1T -21 | 0826-1C4T-32-एफ | 1-6610132-1 | 0826-1C4T-32-एफ |
| 0821-1X1T -36 | 12PS6121C | 0826-1XX1-M1-एफ | 0826-1D4T-M1-एफ |
| 0826-1A1T-32-एफ | 0826-1D4T-M1-एफ | 0826-1C4T-23 | 0826-1AX1-47 |
| 0810-1X4T-06 | 13F-67CGYDS2NL | 0810-1X4T-06 | 0826-1X4T-23 |
