000-7333-30R-LF1 POE ट्रांसफार्मर 10 / 100Base-T ट्रांसफार्मर मॉड्यूल

1. ईथरनेट अनुप्रयोगों पर 10/100 बेस-टी पावर के लिए डिज़ाइन।
2. लो प्रोफाइल सरफेस माउंट पैकेजिंग डिजाइन रिफ्लो प्रोसेस (250 डिग्री सेल्सियस पीक)।
3. 1000Base-T के लिए IEEE 802ab ड्राफ्ट मानकों के अनुरूप।
4. श्रेणी 5 UTP केबल के 4 जोड़े का समर्थन करता है।
5. RoHS भाग के लिए प्रत्यय G जोड़ें।

6. डिजाइन भाग संख्या: 000-7333-30R-LF1】

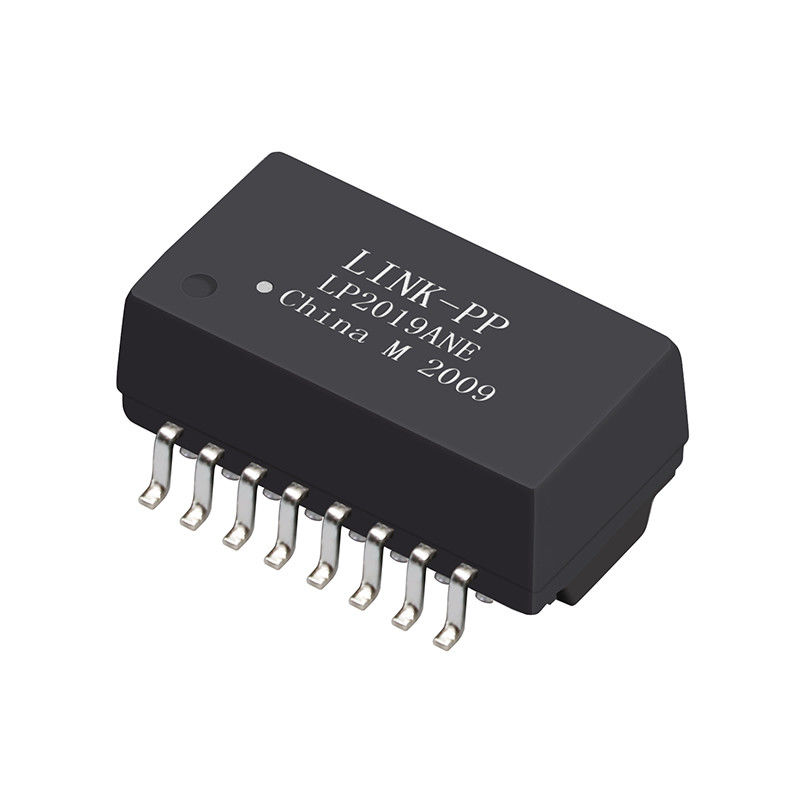

7. मास प्रोडक्शन पार्ट नंबर LP2019ANL】

विद्युत विनिर्देश (25)

000-7333-30R-LF1 POE ट्रांसफार्मर 10/100Base-T ट्रांसफार्मर मॉड्यूल

1. अनुपात 50KHz, 0.5V . बदल जाता है

चिप साइड: लाइन साइड=1CT: 1CT+_2%

2. अधिष्ठापन (एलएस) 100 किलोहर्ट्ज़, 0.1 वी, 12 एमए डीसी पूर्वाग्रह:

चिप पक्ष: 350uH मिन

3. सम्मिलन हानि1-100MHz: -1.4dB अधिकतम

4. वापसी हानि1-30MHz: -16dB न्यूनतम

40 मेगाहर्ट्ज: -14.4 डीबी मिन

50 मेगाहर्ट्ज: -13.1 डीबी मिन

60-80 मेगाहर्ट्ज: -12 डीबी मिन

100 मेगाहर्ट्ज: -10 डीबी मिन

5. सामान्य मोड अस्वीकृति के लिए अंतर:

30 मेगाहर्ट्ज: -45 डीबी मिन

60 मेगाहर्ट्ज: -40 डीबी मिन

100 मेगाहर्ट्ज: -35 डीबी मिन

6. क्रॉसस्टॉक 30 मेगाहर्ट्ज: -40 डीबी मिन

60 मेगाहर्ट्ज: -35 डीबी मिन

100 मेगाहर्ट्ज: -30 डीबी मिन

7. हाय-पॉट: 1500Vrms, 0.5mA, 1Sec

चिप साइड टू लाइन साइड

टर्मिनल उपयोगकर्ता के लिए आवेदन

एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया।एनएचयूबी, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम जैसे एटवर्किंग और संचार उपकरण,कॉल सेंटर सॉल्यूशंस, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआइपी गेटवे सेटअप, बॉर्डर गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच ...

प्रतिस्पर्धात्मक लाभ

18 साल का उत्पादन अनुभव,

2600 कर्मचारी,

100% परीक्षण

लचीला वितरण समय

मुख्य ग्राहक

Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF ....... के लिए डिज़ाइन

ईएमएस आवेदन

बिल्ट-इन फ्लेक्सिबल पीसीबी असेंबली;कठोर-लचीली पीसीबी विधानसभा;माइक्रोइलेक्ट्रॉनिक, फ्लिप चिप;माइक्रोइलेक्ट्रॉनिक, चिप ऑन बोर्ड;ऑप्टोइलेक्ट्रॉनिक असेंबली;आरएफ / वायरलेस असेंबली;होल असेंबली के माध्यम से;भूतल माउंट विधानसभा;सिस्टम असेंबली;प्रिंटेड सर्किट बोर्ड संयोजन

अन्य बदली सूची
