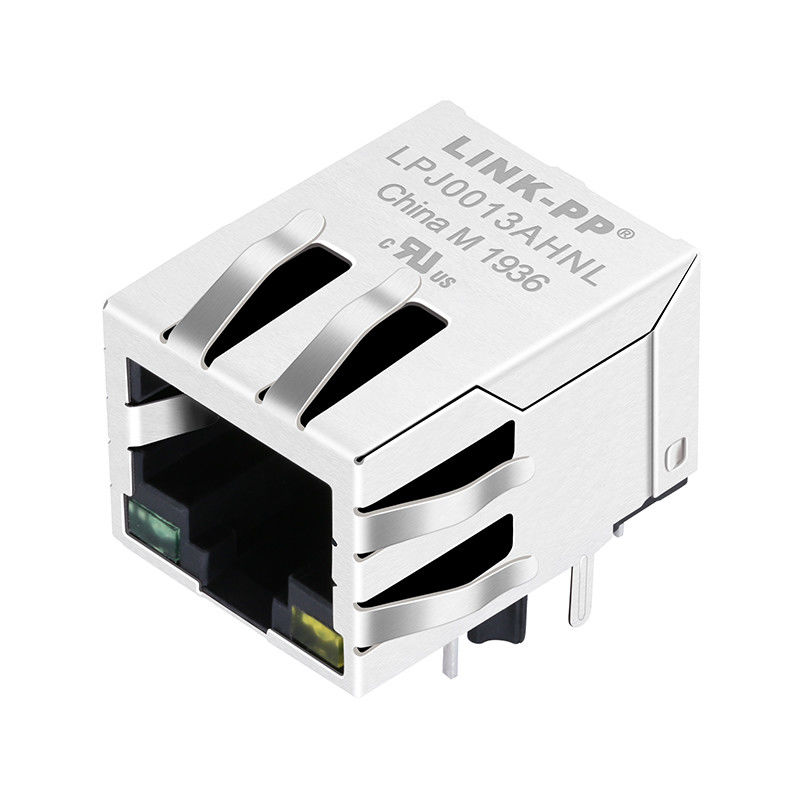

एलपीजे0013एएचएनएल 10/100 बेस-टी मैग्नेटिक आरजे45 कनेक्टर एलईडी के साथ

LINK-PP LPJ0013AHNL एक प्रीमियम ग्रेड RJ45 कनेक्टर है जिसमें एकीकृत 10/100 बेस-टी चुंबक हैं।यह मॉड्यूलर जैक बेहतर संकेत अखंडता और नेटवर्क प्रदर्शन प्रदान करता हैइसमें उत्कृष्ट शोर में कमी के लिए वसंत उंगलियों के साथ एक एकीकृत ईएमआई शील्ड है, साथ ही दृश्य पोर्ट स्थिति की निगरानी के लिए अंतर्निहित दोहरी एलईडी (हरी/पीली) है।पूरी तरह से RoHS अनुरूप (2011/65/EU) और UL प्रमाणित (फाइल नं.. E484635), LPJ0013AHNL आधुनिक दूरसंचार और कंप्यूटिंग उपकरणों के लिए आदर्श नेटवर्किंग घटक है।

LPJ0013AHNL मैग्जैक के मुख्य तकनीकी विनिर्देश

चुंबक के साथ LPJ0013AHNL RJ45 का विद्युत प्रदर्शन

• सम्मिलन हानिः -1.2 डीबी अधिकतम (1-100 मेगाहर्ट्ज)
• वापसी हानिः -16 डीबी मिन (1-30 मेगाहर्ट्ज), -12 डीबी मिन (30-60 मेगाहर्ट्ज), -10 डीबी मिन (60-80 मेगाहर्ट्ज), -8 डीबी मिन (80-100 मेगाहर्ट्ज)
• क्रॉस टॉकः -30 डीबी मिन (1-100 मेगाहर्ट्ज)
• सामान्य मोड अस्वीकृतिः -30 डीबी मिन (1-100 मेगाहर्ट्ज)

सामग्री और यांत्रिक गुण

स्थायित्व और स्वचालित विनिर्माण के लिए बनाया गया, LPJ0013AHNL शीर्ष स्तरीय सामग्री का उपयोग करता हैः

• आवासः थर्मोप्लास्टिक पीबीटी + 30% जी.एफ. (UL94V-0 अग्नि सुरक्षा के लिए रेटेड)
• संपर्क सामग्रीः फॉस्फर कांस्य (C5210R-EH), 0.35 मिमी मोटाई
• संपर्क प्लैटिंगः 6 माइक्रो-इंच मिन. विश्वसनीय संभोग चक्र के लिए संपर्क क्षेत्र में सोना
• सुरक्षाः एसयूएस 304-1/2 एच स्टेनलेस स्टील, 0.2 मिमी मोटाई ईएमआई वसंत उंगलियों के साथ
• मिलाप क्षमताः वेव मिलाप के साथ संगत (टिप तापमानः 250°C 5 सेकंड के लिए)

एलईडी के साथ LPJ0013AHNL RJ45 कनेक्टर के अनुप्रयोग

बहुमुखी नेटवर्किंग अनुप्रयोगों के लिए डिज़ाइन किया गया, यह चुंबकीय आरजे 45 जैक निम्नलिखित के लिए एकदम उपयुक्त हैः

• SOHO उपकरण (जैसे, ADSL मॉडम)
• LAN-on-Motherboard (LOM) विन्यास
• नेटवर्क हब और स्विच
• औद्योगिक पीसी और एम्बेडेड सिस्टम

LPJ0013AHNL RJ45 कनेक्टर डेटाशीट (PCB लेआउट और स्केमेटिक)

सटीक पीसीबी डिजाइन के लिए, जिसमें सटीक पिन कॉन्फ़िगरेशन, पदचिह्न आयाम और विद्युत योजनाएं शामिल हैं, कृपया आधिकारिक LINK-PP डेटाशीट देखें।

मूल्य निर्धारण या तकनीकी सहायता की आवश्यकता है?

एक अधिकृत निर्माता के रूप में, LINK-PP प्रतिस्पर्धी थोक मूल्य निर्धारण, तेजी से वैश्विक शिपिंग और कस्टम समाधान प्रदान करता हैLPJ0013AHNL चुंबकीय RJ45 कनेक्टर.

[आज ही बोली मांगें]|[एक इंजीनियर से पूछें]|[मुफ्त नमूने मांगें]
