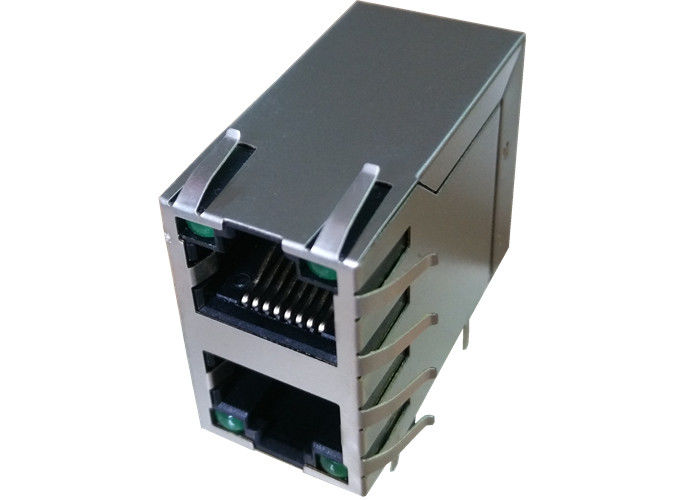

DU1T301B3 स्टैक्ड आरजे 45 मॉड्यूलर जैक 2x1 आकर्षणविद्या 10 / 100Base-T

डीयू 1 टी 301 बी 3 स्टैक्ड आरजे 45 मॉड्यूलर जैक 2 एक्स 1 मैग्नेटिक्स 10/100 बेस-टी

10/100 बेस-टी आरजे 45 2 एक्स 1 एकीकृत मैग्नेटिक्स कनेक्टर

1. आईईईई 802.3ab मानकों की आवश्यकता के साथ आता है।
2. आरजे -45 कनेक्टर ट्रांसफार्मर / प्रतिबाधा प्रतिरोधी / उच्च वोल्टेज संधारित्र के साथ एकीकृत।
3. पीसीबी बोर्ड स्पेस को बचाने के लिए आरजे -45 कनेक्टर के समान आकार बदलें।
4. ईएमआई प्रदर्शन में सुधार के लिए प्रेरित ईएमआई विकिरण।
5. यूटीपी -5 केबल पर 10/100 बेस-टी संचरण के लिए डिज़ाइन करें।
6. आरओएचएस आवश्यकताओं के साथ संयोजन।
7. तापमान सीमा का प्रदर्शन: 0 से +70। ℃ ℃
8. स्टोरेज तापमान सीमा: -25 से +85।

डिजाइनिंग मॉडल : 【डीयू 1 टी 301 बी 3】

मास उत्पादन मॉडल : 【LPJXXXXNL】

मैग। रिवर लेट,

एलईडी वैकल्पिक; ईएमआई-उंगली वैकल्पिक।

विवरण

1. उत्पाद प्रकार विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण) / शीर्ष प्रविष्टि (लंबवत)

2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 1 एक्स 1

3. विद्युत विशेषताएं:
1) संरक्षित = हां

4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर

5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई

6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल / सतह माउंट के माध्यम से

7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक

8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,

वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है

रेफ्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था

9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम प्रतिरोधी

10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

टर्मिनल उपयोगकर्ता के लिए आवेदन

एडीएसएल मोडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया। एन नेटवर्किंग और संचार उपकरण जैसे कि हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम, कॉल सेंटर समाधान, कॉम्प्लेक्स सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, फास्ट ईथरनेट स्विच। ..

प्रतिस्पर्धात्मक लाभ

DU1T301B3

18 साल का उत्पादन अनुभव,

2600 कर्मचारी,

100% परीक्षण

लचीला वितरण समय

मुख्य ग्राहक

टीआई, इंटेल, सैमसंग, फ्लेक, जैबिल, फ्लेक्सट्रॉनिक्स, साइप्रस, फ्रीस्केल, ईकेएफ ....... के लिए डिज़ाइन

ईएमएस आवेदन

निर्मित फ्लेक्सिबल पीसीबी असेंबली; कठोर-फ्लेक्सिबल पीसीबी असेंबली; माइक्रोइलेक्ट्रॉनिक, फ्लिप चिप; Microelectronic, बोर्ड पर चिप; ऑप्टोइलेक्ट्रॉनिक असेंबली; आरएफ / वायरलेस असेंबली; होल असेंबली के माध्यम से; भूतल माउंट असेंबली; सिस्टम असेंबली; प्रिंटेड सर्किट बोर्ड संयोजन
