उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: DA4S103A4
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/60K
मूल्य: $1.1-$12
पैकेजिंग विवरण: ट्रे
प्रसव के समय: शेयर
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 180K/माह
Part Number: |
DA4S103A4 |
Connector Type: |

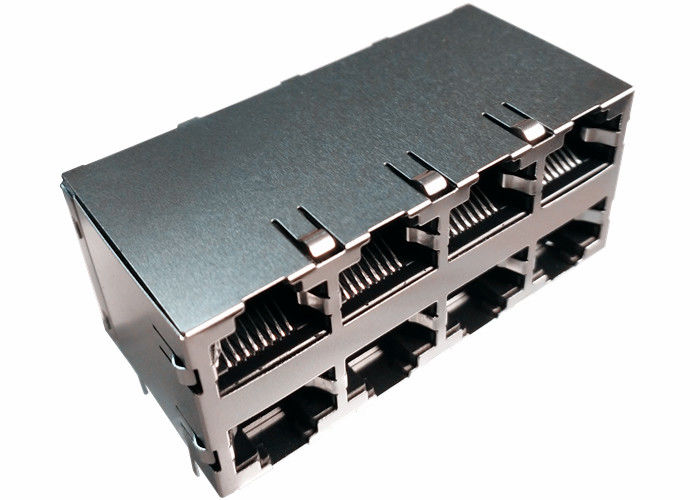

Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
Part Number: |
DA4S103A4 |
Connector Type: |
Stacked 2x4 RJ45 Connectors |
Applications: |
1000 Base-T |
Plating: |
50u″ gold |
Shield: |
Yes |
LED: |
Left Green Right Yellow |
1. प्लास्टिक सामग्री: थर्मोप्लास्टिक (UL 94V-0), काला आवास।
2. धातु ढाल: पीतल, 30 इंच मोटा, निकल।
3. स्प्रिंग वायर: फॉस्फर कांस्य।
4. सोल्डर पिन: 0.5x0.35mm, सोल्डर प्लेटेड के साथ फॉस्फर कांस्य।
5. स्थायित्व: 750 मिलन चक्र न्यूनतम।
IEEE 802.3ab मानकों की आवश्यकताओं का अनुपालन करता है।
RJ-45 कनेक्टर ट्रांसफॉर्मर/इम्पीडेंस रेसिस्टर/उच्च वोल्टेज कैपेसिटर के साथ एकीकृत।
PCB बोर्ड स्थान बचाने के लिए आकार RJ-45 कनेक्टर के समान है।
EMI प्रदर्शन में सुधार के लिए EMI विकिरण कम हुआ।
UTP-5 केबल पर 1000BASE ट्रांसमिशन के लिए डिज़ाइन किया गया।
ROHS आवश्यकताओं का अनुपालन।
ऑपरेटिंग तापमान रेंज: 0℃ से +70℃।
भंडारण तापमान रेंज: -25℃ से +85℃।
| पैरामीटर | विनिर्देश |
|---|---|
| टर्न अनुपात (±2%) | TX: 1CT : 1CT, RX: 1CT : 1CT |
| सम्मिलन हानि | 1–100 मेगाहर्ट्ज: ≤ -1.0 dB |
| वापसी हानि | 1–30 मेगाहर्ट्ज: ≥ -18 dB40 मेगाहर्ट्ज: ≥ -16 dB50 मेगाहर्ट्ज: ≥ -14.8 dB60–80 मेगाहर्ट्ज: ≥ -12.5 dB100 मेगाहर्ट्ज: ≥ -10 dB |
| क्रॉसस्टॉक (NEXT) | 0.5–10 मेगाहर्ट्ज: ≥ -50 dB30 मेगाहर्ट्ज: ≥ -40 dB50 मेगाहर्ट्ज: ≥ -35 dB100 मेगाहर्ट्ज: ≥ -30 dB |
| ओपन सर्किट इंडक्शन (OCL) | ≥ 350 µH @ 100 KHz, 8 mA DC बायस के साथ 0.1 V |
| DCMR (डिफरेंशियल टू कॉमन मोड रिजेक्शन) | 0.3–30 मेगाहर्ट्ज: ≥ -50 dB60 मेगाहर्ट्ज: ≥ -45 dB100 मेगाहर्ट्ज: ≥ -40 dB |
| हाई-पॉट (इंसुलेशन वोल्टेज) |
1500 Vrms (प्राथमिक से माध्यमिक) |
