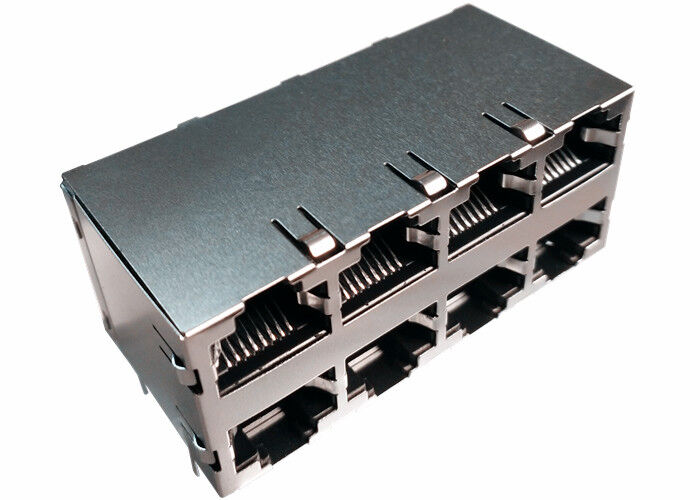

DA4T10304 स्टैक्ड RJ45 connectors 2x4 एकीकृत Gigabit ईथरनेट मॉड्यूलर जैक

डीए 4 टी 10304 स्टैक्ड आरजे 45 कनेक्टर 2x4 इंटीग्रेटेड गिगाबिट ईथरनेट मॉड्यूलर जैक

10/100/1000 बेस-टी आरजे 45 2x4 एकीकृत मैग्नेटिक्स कनेक्टर

1. आईईईई 802.3ab मानकों की आवश्यकता के साथ आता है।
2. आरजे -45 कनेक्टर ट्रांसफार्मर / प्रतिबाधा प्रतिरोधी / उच्च वोल्टेज संधारित्र के साथ एकीकृत।
3. पीसीबी बोर्ड स्पेस को बचाने के लिए आरजे -45 कनेक्टर के समान आकार बदलें।
4. ईएमआई प्रदर्शन में सुधार के लिए प्रेरित ईएमआई विकिरण।
5. यूटीपी -5 केबल पर 10/100/1000 बेस ट्रांसमिशन के लिए डिज़ाइन करें।
6. आरओएचएस आवश्यकताओं के साथ संयोजन।
डिजाइनिंग मॉडल : 【 डीए 4 टी 10304 】

मास उत्पादन मॉडल : 【एलपीजेजी 47561 सीएनएल】

मैग। रिवर लेट,

एलईडी वैकल्पिक; ईएमआई-उंगली वैकल्पिक।

विवरण
1. उत्पाद प्रकार विशेषताएं:

1) उत्पाद प्रकार = कनेक्टर
2) जैक प्रकार = आरजे 45
3) प्रोफाइल = मानक
4) पीसीबी माउंटिंग ओरिएंटेशन = साइड एंट्री (दायां कोण) / शीर्ष प्रविष्टि (लंबवत)

2. मैकेनिकल अनुलग्नक:
1) जैक विन्यास = 2x4

3. विद्युत विशेषताएं:
1) संरक्षित = हां

4. समाप्ति संबंधित विशेषताएं:
1) ईएमआई फिंगर - नीचे = बिना
2) समाप्ति विधि = सोल्डर

5. शारीरिक संबंधित विशेषताएं:
1) पोर्ट विन्यास = सिंगल / मल्टी
2) ईएमआई फिंगर्स-टॉप और साइड = के साथ / बिना
3) लचीला अभिविन्यास = मानक - नीचे लेटें
4) पीसीबी पूंछ की लंबाई

6. संबंधित विशेषताएं संपर्क करें:
1) प्रीलोडेड = हां
2) संपर्क समाप्ति प्रकार = होल / सतह माउंट के माध्यम से

7. आवास संबंधित विशेषताएं:
1) कनेक्टर शैली = जैक

8. उद्योग मानकों:
1) RoHS / ईएलवी अनुपालन = RoHS अनुपालन, ईएलवी अनुपालन
2) लीड फ्री सोल्डर प्रक्रिया = वेव सोल्डर 240 डिग्री सेल्सियस करने में सक्षम है,

वेव सोल्डर 260 डिग्री सेल्सियस, वेव सोल्डर 265 डिग्री सेल्सियस करने में सक्षम है

रेफ्लो-सोल्डरिंग वैकल्पिक;
3) RoHS / ईएलवी अनुपालन इतिहास = हमेशा RoHS अनुपालन था

9. पहचान अंकन:
1) बाएं एलईडी रंग (स्थिति # 1) = हरा - 250 ओम प्रतिरोधी
2) दायां एलईडी रंग (स्थिति # 2) = हरा - 250 ओम प्रतिरोधी

10. उपयोग के लिए शर्तें:
1) = मुद्रित सर्किट बोर्ड पर लागू होता है
2) पर्यावरण की स्थिति = कार्यालय / परिसर
3) ऑपरेटिंग तापमान (डिग्री सेल्सियस) = 0 - 70 / -40 - +85

11.Hipot:

1500Vrms MIN

विद्युत विनिर्देश @ 25 ℃
1. टर्न अनुपात:
पीआरआई: एसईसी = 1 सीटी: 1 सीटी

2.OCL:
350uH MIN @ 100KHz, 100mV, 8mADC
3. प्रविष्टि नुकसान:
1 ~ 100 मेगाहर्ट्ज: -1.0 डीबी MAX
4. वापसी हानि (डीबी न्यूनतम):
1 ~ 30 मेगाहर्ट्ज: -18 30 ~ 60 मेगाहर्ट्ज: -14
60 ~ 80MHz: -12
5. क्रॉसस्टॉक (डीबी टीवाईपी):
1 ~ 30 मेगाहर्ट्ज: -40 30 ~ 60 मेगाहर्ट्ज: -35
60 ~ 80MHz: -30
6. सामान्य मोड अस्वीकृति के लिए अलग-अलग:
1 ~ 50 मेगाहर्ट्ज: -30 डीबी टाइप
50 ~ 150 मेगाहर्ट्ज: -20 डीबी टाइप
7. सीएमआरआर: 1 ~ 100 मेगाहर्ट्ज: -30 डीबी मिनट
8. पृथक्करण: 1500Vrms MIN
9. तापमान रेंज: -40 ℃ ~ + 85 ℃।

टिप्पणियाँ

1. एसओएचओ (एडीएसएल जैसे आवेदन का समर्थन करने के लिए डिज़ाइन किया गया
मोडेम), लैन-ऑन-मदरबोर्ड (एलओएम), हब और स्विच।
2. आईईईई 802.3 विनिर्देश देता है
3. कनेक्टर सामग्री:
आवास: थर्मोप्लास्टिक UL94V-0
संपर्क / शील्ड: कॉपर मिश्र धातु
शील्ड चढ़ाना: निकल
संपर्क चढ़ाना: सोने के 6 माइक्रो-इंच मिनट। संपर्क क्षेत्र में।
4.वेव सोल्डर टिप तापमान: 265 ℃ मैक्स, 5 सेक मैक्स।
