उत्पाद विवरण
उत्पत्ति के प्लेस: ग्वांगडोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: 24HSS1041A -2 एचएफ
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 400/2000/10K/25K/10
मूल्य: $0.06-$3.2
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: भण्डार
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन Day
आपूर्ति की क्षमता: 3KK/माह
कल्पना: |
24एचएसएस1041ए-2 एचएफ |
ट्रांसफार्मर का प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
टर्न अनुपात - प्राथमिक: माध्यमिक: |
1:1 ट्रांसमीटर, 1:1 रिसीवर |
माउन्टिंग का प्रकार: |
सतही माउंट |
आकार / आयाम: |
13.97 मिमी एल x16.51 मिमी डब्ल्यू |
ऊंचाई - बैठा हुआ (अधिकतम): |
6.60 मिमी |
नमूने: |
मुफ़्त उपलब्ध |
एनालॉग पीएन: |
LP5007NL |
कल्पना: |
24एचएसएस1041ए-2 एचएफ |
ट्रांसफार्मर का प्रकार: |
अलगाव और डेटा इंटरफ़ेस |
टर्न अनुपात - प्राथमिक: माध्यमिक: |
1:1 ट्रांसमीटर, 1:1 रिसीवर |
माउन्टिंग का प्रकार: |
सतही माउंट |
आकार / आयाम: |
13.97 मिमी एल x16.51 मिमी डब्ल्यू |
ऊंचाई - बैठा हुआ (अधिकतम): |
6.60 मिमी |
नमूने: |
मुफ़्त उपलब्ध |
एनालॉग पीएन: |
LP5007NL |
उत्पाद की विशेषताएं
1. लंबी दूरी के गीगाबिट ईथरनेट 1000 बेस-टी, फुल डुप्लेक्स अनुप्रयोगों के लिए डिज़ाइन किया गया।
2श्रेणी UTP-5 केबल के 4 जोड़े का समर्थन करता है।
3. 1000 बेस ¥T मैग्नेटिक्स मॉड्यूल
3अलगाव और कम सामान्य मोड उत्सर्जन के लिए केबल इंटरफ़ेस।
4.पीओई अनुप्रयोग 350 एमए वर्तमान क्षमता के साथ।
5.1000 BASE-T के लिए IEEE 802.3ab मानक के अनुरूप।
6.ROHS और हेलोजन मुक्त आवश्यकताओं का अनुपालन करें।
7ऑपरेटिंग तापमान सीमाः 0°C से +70°C या यहां तक कि- 40°C से +85°C
डिजाइन भाग संख्याः24HSS1041A-2 HF
बड़े पैमाने पर उत्पादन भाग संख्याLP5007NL समकक्ष क्रॉस इन चाइना सुविधाएं
विद्युत विनिर्देश (25)

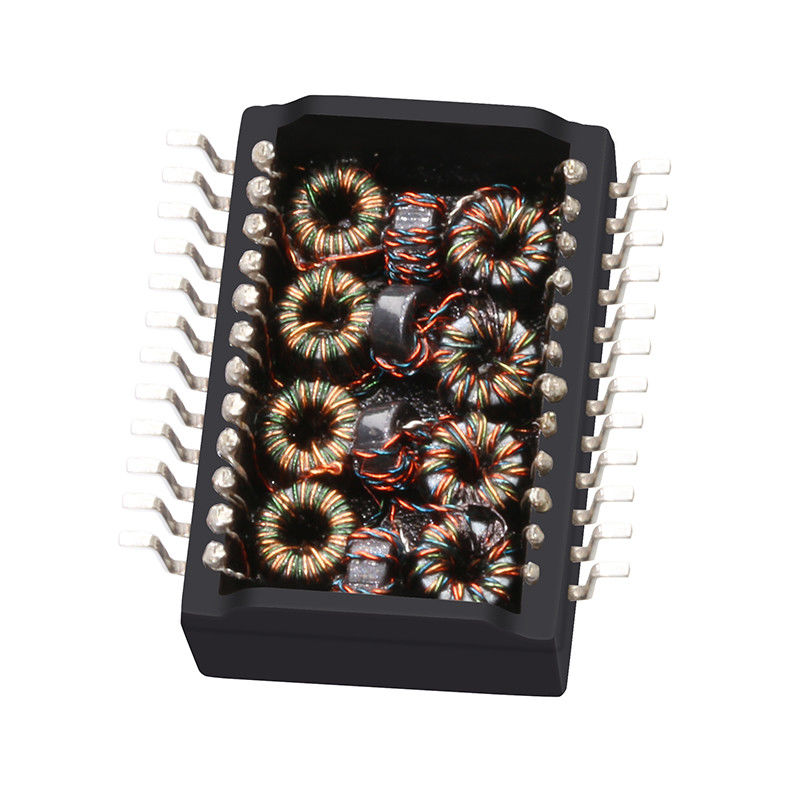

24HSS1041A-2 HF गीगाबिट ईथरनेट ट्रांसफार्मर 1CT:1CT SMD 1500Vrms LP5007NL
1. 50KHz, 0.5V पर घूमता है
चिप साइडः लाइन साइड=1CT: 1CT+_2%
2प्रेरण (Ls) 100KHz, 0.1V, 12mA DC Bias:
चिप पक्षः 350uH मिन
3सम्मिलन हानि1-100MHz: -1.4dB अधिकतम
4. वापसी हानि1-30MHz: -16dB मिन
40MHz: -14.4dB मिन
50MHz: -13.1dB मिन
60-80MHz: -12dB मिन
100MHz: -10dB मिन
5. सामान्य मोड अस्वीकृति के लिए अंतरः
30MHz: -45dB मिन
60MHz: -40dB मिन
100MHz: -35dB मिन
6क्रॉसस्टॉक 30 मेगाहर्ट्ज: -40 डीबी मिन
60MHz: -35dB मिन
100MHz: -30dB मिन
7हाइ-पॉटः 1500Vrms, 0.5mA, 1 सेकंड
चिप पक्ष से लाइन पक्ष तक
टर्मिनल उपयोगकर्ता के लिए अनुप्रयोग
एडीएसएल मॉडेम, लैन-ऑन-मदरबोर्ड जैसे अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया।ईटीवर्किंग और संचार उपकरण जैसे हब, पीसी कार्ड, स्विच, राउटर, पीसी मेनबोर्ड, एसडीएच, पीडीएच, आईपी फोन, एक्सडीएसएल मॉडेम,कॉल सेंटर समाधान, जटिल सेट टॉप बॉक्स, वीओआईपी गेटवे सेटअप, सीमा गेटवे प्रोटोकॉल, तेजी से ईथरनेट स्विच...
प्रतिस्पर्धात्मक लाभ
18 वर्ष का उत्पादन अनुभव,
2600 कर्मचारी,
100% परीक्षण
लचीला वितरण समय
मुख्य ग्राहक
Ti, Intel, Samsung, Fluke, Jabil, Flextronics, Cypress, Freescale, EKF के लिए डिजाइन किया गया है।
ईएमएस अनुप्रयोग
अंतर्निहित लचीली पीसीबी असेंबली; कठोर-लचीली पीसीबी असेंबली; माइक्रोइलेक्ट्रॉनिक, फ्लिप चिप; माइक्रोइलेक्ट्रॉनिक, चिप ऑन बोर्ड; ऑप्टोइलेक्ट्रॉनिक असेंबली; आरएफ / वायरलेस असेंबली; होल असेंबली के माध्यम से;सतह माउंट विधानसभाप्रणाली विधानसभा; मुद्रित सर्किट बोर्ड विधानसभा
