MIC66211-5171T-LF3/7499210121 RJ45 PoE कनेक्टर रेक्टिफायर ब्रिज LPJ4049HDNL

पीओईआरजे45 कनेक्टरMIC66211-5171T-LF3 = 7499210121 अवलोकन

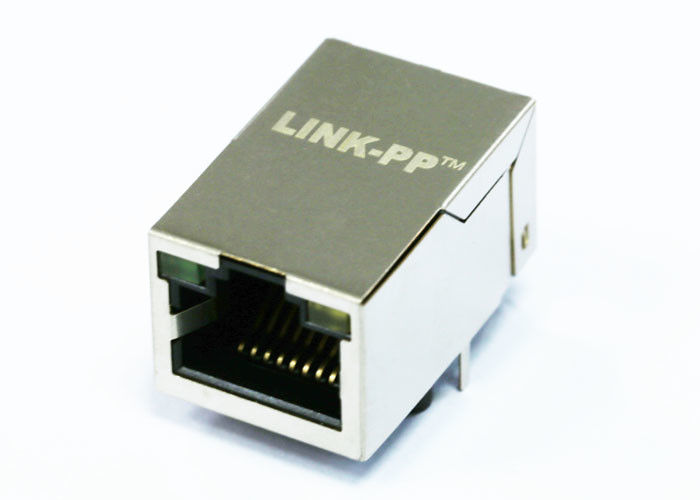

दMIC66211-5171T-LF3/7499210121एकीकृत चुंबक (ट्रांसफार्मर, सामान्य मोड चोक, और रेक्टिफायर ब्रिज) के साथ एक एकल-पोर्ट आरजे 45 कनेक्टर है जो विशेष रूप से डिजाइन किया गया है10/100 बेस-टी पीओईअनुप्रयोगों के लिए उपलब्ध है।टैब-नीचेसाइड-एंट्रीविन्यास के साथपीले/हरे रंग के एलईडी संकेत, कॉम्पैक्ट औरऔद्योगिक और नेटवर्किंग अनुप्रयोगों के लिए विश्वसनीय कनेक्टिविटी।

1. 10/100 ईथरनेट RJ45 IEEE 802.3af PoE
2. 6μ ̊ संपर्क पर सोने का चढ़ाना (मिनट)
3. 350uH min OCL 8mA DC Bias पर
4. ईथरनेट आरजे45 चुंबकीय मॉड्यूल पर पूर्ण तापमान रेंज पावर
5. 100% विद्युत परीक्षण
6. 1500Vrms हाई-पॉट
7. मालिकाना मजबूत संपर्क डिजाइन

विद्युत विनिर्देश @25°C

1. टर्न रेशियो ((± 2%):
TX=1CT1 RX=1CT1
2प्रेरण OCL: 350uH MIN
@ 100KHz/0.1V,8mA DC Bias
3सम्मिलन हानि:
-1.0dB MAX @ 1.0-100MHz
4वापसी हानिः
-18dB MIN @ 1-10MHz
-16dB MIN @ 10-30MHz
-12dB MIN @ 30-60MHz
-10dB MIN @ 60-100MHz
5क्रॉस-टॉक:
-40dB MIN @ 1-30MHz
-35dB MIN @ 30-60MHz
-30dB MIN @ 60-100MHz
6सामान्य मोड अस्वीकृतिः
-30dB MIN @ 1-50MHz
-20dB MIN @ 50-150MHz
7हाइपोट परीक्षणः 1500Vrms MIN
8परिचालन तापमान सीमाः -40°C से +85°C।

आरजे45 कनेक्टर डेटाशीट

अक्सर पूछे जाने वाले प्रश्न

1पीओई आरजे45 कनेक्टर क्या है?

पीओई (पावर ओवर ईथरनेट) आरजे45 कनेक्टर ईथरनेट चुंबक और कभी-कभी रेक्टिफायर को एकीकृत करता है, जिससे एक एकल ईथरनेट केबल पर डेटा और शक्ति दोनों को प्रेषित किया जा सकता है।यह पीसीबी डिजाइन को सरल बनाता है और आईपी कैमरों जैसे उपकरणों का समर्थन करता है, वीओआईपी फोन, और औद्योगिक नियंत्रक।

2एक PoE RJ45 कनेक्टर एक मानक RJ45 कनेक्टर से कैसे भिन्न होता है?

मानक RJ45 कनेक्टर के विपरीत, एक PoE RJ45 कनेक्टरविशेषताएंअंतर्निहित चुंबक(ट्रांसफार्मर और गोंद) औरपीओई संगतता, सुरक्षित बिजली वितरण (आईईईई 802.3af/at/bt मानकों के अनुसार) के साथ-साथडाटा ट्रांसमिशन।

3पीओई आरजे45 कनेक्टर्स के विशिष्ट अनुप्रयोग क्या हैं?

• आईपी सुरक्षा कैमरा
• वायरलेस एक्सेस पॉइंट
• औद्योगिक पीसी और निगरानी प्रणाली
• स्मार्ट मीटर और आईओटी गेटवे
• वीओआईपी फोन
• सौर इन्वर्टर जैसे नवीकरणीय ऊर्जा उपकरण

4PoE RJ45 कनेक्टर किस मानक का समर्थन करते हैं?

अधिकांश PoE RJ45 कनेक्टर निम्नलिखित के अनुरूप हैंः

• IEEE 802.3af (PoE, 15.4W तक)
• IEEE 802.3at (PoE+, 30W तक)
• कुछ उन्नत मॉडल समर्थनIEEE 802.3bt (PoE++ / 4PPoE, 60 ̊90W तक).

5सही PoE RJ45 कनेक्टर कैसे चुनें?

विचार करने के लिए मुख्य कारक:

• समर्थित डेटा दर (10/100Base-T, गीगाबिट, या उच्चतर)
• PoE शक्ति स्तर (af, at, या bt)
• परिचालन तापमान सीमा
• हाई-पॉट अलगाव वोल्टेज
• एलईडी संकेतक (लिंक/गतिशीलता की स्थिति के लिए)
• UL, RoHS और REACH के अनुरूपता

6क्या PoE RJ45 कनेक्टर पीछे की ओर संगत हैं?

हाँ. एक PoE RJ45 कनेक्टर अभी भी के साथ काम कर सकते हैंगैर-पीओई उपकरणक्योंकि पावर डिलीवरी केवल तभी सक्रिय होती है जब एक संगत संचालित डिवाइस (पीडी) का पता लगाया जाता है। यह पुराने ईथरनेट उपकरण के साथ सुरक्षित संचालन सुनिश्चित करता है।

7एकीकृत PoE RJ45 कनेक्टरों का उपयोग करने के क्या फायदे हैं?

• एक घटक में चुंबक और आरजे45 के संयोजन से पीसीबी स्थान बचाता है
• ईएमआई प्रदर्शन में सुधार करता है
• सर्किट डिजाइन को सरल बनाता है और बीओएम लागत को कम करता है
• औद्योगिक वातावरण के लिए उच्च विश्वसनीयता और बेहतर ताप प्रदर्शन प्रदान करता है
