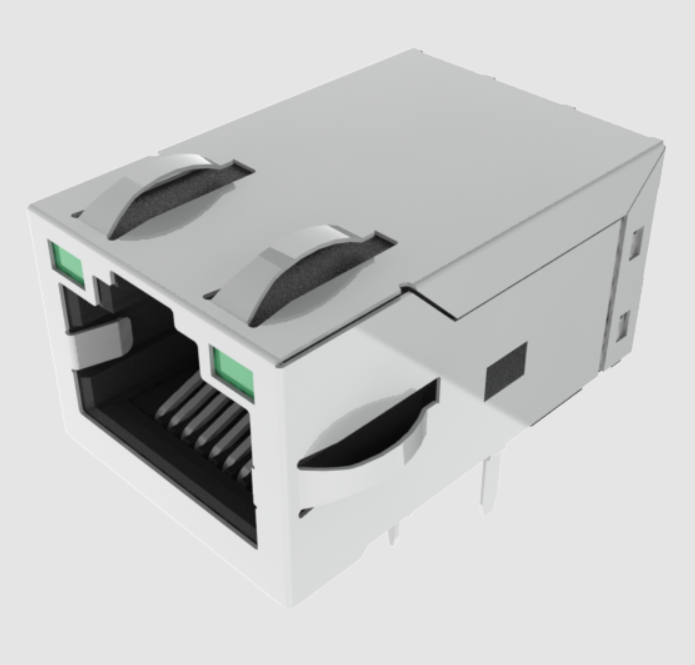

JXF0-2512NL 2.5GBase-T RJ45 कनेक्टर (90W PoE++, Rugged, THR)

JXF0-2512NL एकीकृत कनेक्टर मॉड्यूल अवलोकन

JXF0-2512NLबीहड़ औद्योगिक वातावरण में बढ़ती बैंडविड्थ और उच्च-वाट क्षमता वाली डिवाइस पावरिंग की दोहरी मांगों को पूरा करने के लिए इंजीनियर किया गया है। पूर्ण IEEE 802.3bz और IEEE 802.3bt विनिर्देशों को पूरा करते हुए, यह 1x1 RJ45 एकीकृत कनेक्टर स्थिर प्रदान करता है2.5 जीबीपीएस ईथरनेट ट्रांसमिशनतक की आपूर्ति या प्राप्ति एक साथ करते समय90W की निरंतर शक्ति4 जोड़ी से अधिक श्रेणी केबलिंग।

भारी डीसी भार के तहत बेहतर सिग्नल निष्ठा बनाए रखने के लिए, JXF0-2512NL में एक आंतरिक शामिल है3-तार (3W) सामान्य मोड चोक विशेष रूप से PHY पक्ष पर रखा गया है. यह चुंबकीय चोक कोर को केबल-साइड सेंटर नल के माध्यम से चलने वाले 900mA डीसी बायस करंट से अलग करता है, जिससे चुंबकीय कोर संतृप्ति को पूरी तरह से रोका जा सकता है। 3.20 मिमी मैट-टिन सोल्डर टेल्स के साथ उच्च तापमान वाले UL 94V-0 थर्मोप्लास्टिक में स्थित, घटक पूरी तरह से रेटेड हैथ्रू-होल रीफ्लो (टीएचआर/पिन-इन-पेस्ट)स्वचालित असेंबली, एक उपलब्धि हासिल करनाएमएसएल 1शेल्फ जीवन और सहनशीलता260°C पीक रिफ्लोप्रोफाइल (आईपीसी/जेईडीईसी जे-एसटीडी-075 श्रेणी आर7)।

प्रमुख विशेषताऐं:

• हाई-स्पीड 2.5 जीबीपीएस सिग्नल इंटीग्रिटी: 1-250 मेगाहर्ट्ज में सम्मिलन हानि को -1.0 डीबी से नीचे बनाए रखा जाता है, स्वच्छ नेत्र आरेख और कम बिट-त्रुटि दर के लिए रिटर्न हानि -20 डीबी (1-40 मेगाहर्ट्ज) और -10 डीबी (100-250 मेगाहर्ट्ज) से अधिक होती है।
• IEEE 802.3bt 90W 4-जोड़ी डिलीवरी: समर्पित उच्च-वर्तमान पिन (पिन 15-18) सीधे केबल जोड़े में प्रति जोड़ी लूप (कुल 1.8ए लूप) तक 900mA तक निरंतर चैनल।
• शून्य डीसी संतृप्ति (3W PHY चोक): PHY पक्ष पर 3-तार चोक की स्थिति डीसी-प्रेरित सिग्नल गिरावट के बिना अधिकतम सामान्य-मोड शोर दमन (सीएमआरआर -35 डीबी तक) सुनिश्चित करती है।
• एकीकृत द्वि-रंग निदान: पिन 11-14 के माध्यम से संचालित अंतर्निर्मित बाएं और दाएं एंटी-समानांतर एलईडी (हरा @ 568 एनएम / पीला @ 585 एनएम) तत्काल दृश्य लिंक/गतिविधि प्रतिक्रिया प्रदान करते हैं।
• व्यापक ईएमआई परिरक्षण: हेवी-ड्यूटी तांबा मिश्र धातु खोल के साथशीर्ष और साइड ईएमआई ग्राउंडिंग उंगलियांएफसीसी पार्ट 68 और सीआईएसपीआर मानकों के साथ कम चेसिस प्रतिरोध और मजबूत अनुपालन सुनिश्चित करता है।

तकनीकी विशिष्टताएँ मैट्रिक्स

1. इलेक्ट्रिकल और आरएफ विशेषताएँ (@ 25°C, ऑपरेटिंग -40°C से +85°C)

*ध्यान दें: हाई-वोल्टेज आइसोलेशन ट्रांसफॉर्मर कॉइल्स पर केवल डायरेक्ट सेंटर-टैप DC PoE कनेक्शन के कारण लागू होता है।

2. पर्यावरण, सामग्री और यांत्रिक रेटिंग

3. एकीकृत द्वि-रंग एलईडी विशिष्टताएँ

यांत्रिक आयाम और पिनआउट गाइड (ड्राइंग: JXF0-2512NL)

भौतिक आयाम: 16.80 मिमी (चौड़ाई) × 25.53 मिमी (लंबाई) × 13.50 मिमी (पीसीबी से ऊपर ऊंचाई)।

सुझाया गया पैनल कटआउट: 17.82 मिमी × 14.01 मिमी. कुंडी अभिविन्यास:लैच-अप (टीयू).

पिन ब्रेकडाउन (18 इलेक्ट्रिकल पिन + 2 शील्ड ग्राउंड टैब्स):

• पिन 1 से 10 (सिग्नल और सेंटर टैप, 0.45 × 0.35 मिमी):
  • पिन 1 और 2: MD1+ / MD1- |पिन 3 और 4: एमडी2+/एमडी2-
  • पिन 5 और 6: एमडीसीटी2/एमडीसीटी3
  • पिन 7 और 8: MD3+ / MD3- |पिन 9 और 10: MD4+ / MD4-
• पिन 11 से 14 (द्वि-रंग एलईडी, वर्गाकार 0.50 × 0.50 मिमी):
  • पिन 11 और 12: बायां एलईडी (हरा @568एनएम / पीला @585एनएम)
  • पिन 13 और 14: दायां एलईडी (हरा @568एनएम / पीला @585एनएम)
• पिन 15 से 18 (पीओई पावर इंजेक्शन इनपुट, 0.45 × 0.35 मिमी):
  • पिन 15: वीडीसी1+ |पिन 16: वीडीसी1-
  • पिन 17: VDC2+ |पिन 18: वीडीसी2-
  • आंतरिक समाप्ति: 4× 22nF कैप, 4× 75Ω प्रतिरोधक, चेसिस ग्राउंड पर 1nF 2kV आइसोलेशन कैपेसिटर।

ड्रिल होल विशिष्टताएँ:

• 14× सिग्नल और PoE छेद: समाप्त व्यासØ0.89 मिमी.
• 4× एलईडी छेद: समाप्त व्यासØ1.02 मिमी.
• 2× प्लास्टिक स्टैंडऑफ़ पोस्ट:Ø1.57 मिमी.
• 2× शील्ड ग्राउंडिंग पोस्ट:Ø3.25 मिमी.

क्रॉस-रेफरेंस और परिवार चयन गाइड

तकनीकी अक्सर पूछे जाने वाले प्रश्न

Q1: JXF0-2512NL को PHY पक्ष पर आंतरिक 3-तार (3W) चोक की आवश्यकता क्यों है?

ए: केबल जोड़े पर 900mA निरंतर डीसी करंट वितरित करते समय, पारंपरिक केबल-साइड सामान्य मोड चोक गंभीर चुंबकीय डीसी संतृप्ति का अनुभव करते हैं, इंडक्शन को ढहते हैं और मल्टी-गीगाबिट डेटा अखंडता को नष्ट करते हैं। PHY साइड पर 3-तार चोक लगाने से चोक कॉइल्स को सीधे DC करंट से अलग किया जाता है, जिससे सभी आवृत्तियों पर लगातार CMRR सुनिश्चित होता है।

Q2: उत्पादन हाई-पॉट परीक्षण के दौरान JXF0-2512NL के लिए अलगाव परीक्षण नियम क्या है?

ए: 2250 वीडीसी ढांकता हुआ अलगाव रेटिंग ट्रांसफार्मर (प्री:सेक) पर सख्ती से लागू होती है। आरजे45 केबल संपर्कों और पीसीबी-साइड पीओई पिन (पिन 15-18) के बीच कभी भी उच्च-वोल्टेज परीक्षण क्षमता लागू न करें, क्योंकि ये बिजली लाइनें सीधे ट्रांसफार्मर केंद्र नल तक जाती हैं।

Q3: क्या JXF0-2512NL को मानक SMD रिफ्लो ओवन का उपयोग करके असेंबल किया जा सकता है?

उत्तर: हाँ. घटक थ्रू-होल रीफ्लो (टीएचआर/पिन-इन-पेस्ट) के लिए पूरी तरह से योग्य है। एमएसएल 1 रेटिंग और जे-एसटीडी-075 आर7 वर्गीकरण के साथ, यह प्लास्टिक ब्लिस्टरिंग या पिन मिसलिग्न्मेंट के जोखिम के बिना 260 डिग्री सेल्सियस तक के अधिकतम सीसा रहित रिफ्लो शरीर के तापमान का सामना कर सकता है।
