JXF0-1010NL थ्रू-होल रीफ्लो RJ45 कनेक्टर 1000BASE-T मैग्नेटिक्स के साथ

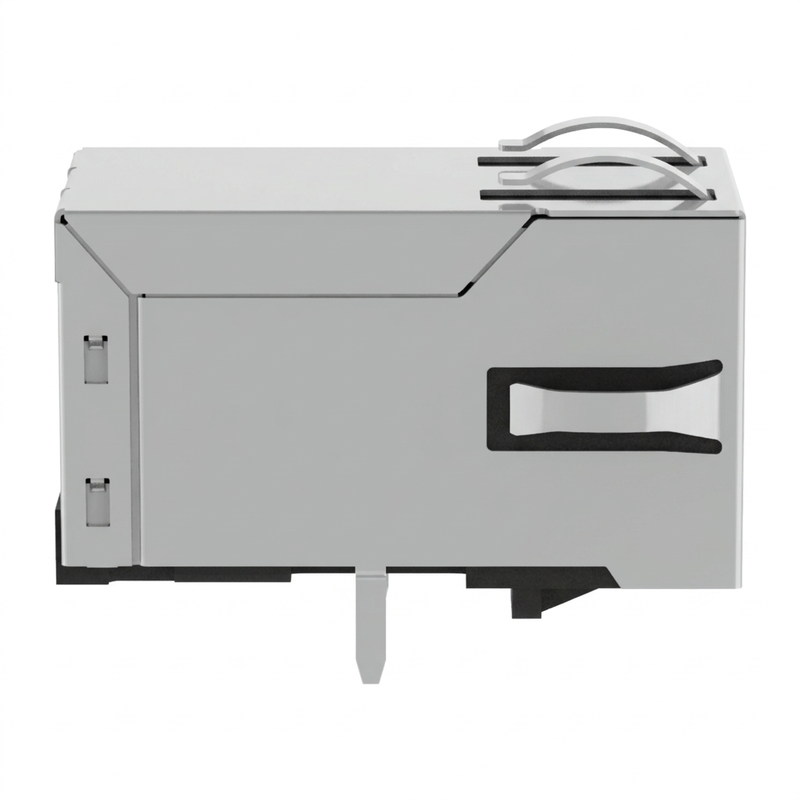

JXF0-1010NL1×1 है1000Base-T RJ45 एकीकृत चुंबकीय कनेक्टरपल्सजैक JX0 श्रृंखला से। यह 8P8C ईथरनेट इंटरफ़ेस को एकीकृत 1:1 आइसोलेशन ट्रांसफार्मर और 2W सिग्नल-लाइन कॉमन-मोड चोक के साथ एक परिरक्षित, समकोण, टैब-अप पैकेज में जोड़ता है। मॉडल के पास हैकोई एलईडी नहीं और कोई समर्थित PoE नहीं, जो इसे गीगाबिट ईथरनेट उपकरण के लिए उपयुक्त बनाता है जिसके लिए सरलीकृत, केवल-डेटा RJ45 इंटरफ़ेस की आवश्यकता होती है। JX0 श्रृंखला के लिए डिज़ाइन किया गया है-40°C से +85°C औद्योगिक तापमान संचालनऔर समर्थन करता हैथ्रू-होल रिफ्लो (टीएचआर)प्रसंस्करण.

JXF0-1010NL गीगाबिट RJ45 चुंबकीय जैक अवलोकन

JXF0-1010NLएक मजबूत सिंगल-पोर्ट गीगाबिट RJ45 कनेक्टर है जो आंतरिक अलगाव ट्रांसफार्मर, प्रतिबाधा समाप्ति और को एकीकृत करता है2-तार (2W) सिग्नल-लाइन सामान्य मोड चोकएफसीसी पार्ट 68 अनुरूप फॉर्म फैक्टर में। सभी IEEE 802.3ab विशिष्टताओं को पूरा करते हुए, यह कनेक्टर प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी), फ़ैक्टरी रोबोटिक्स, औद्योगिक पीसी और ऑप्टिकल टेस्ट इंस्ट्रूमेंटेशन के लिए असंबद्ध 1 जीबीपीएस ट्रांसमिशन प्रदान करता है।

एकीकृत एलईडी और PoE पिन को हटाकर, JXF0-1010NL एक अल्ट्रा-क्लीन प्रदान करता है10-पिन पीसीबी पदचिह्न. यह आर्किटेक्चर परजीवी कैपेसिटेंस को कम करता है, फ्रंट-पैनल लाइट पाइप का उपयोग करने वाले बाड़ों के लिए ऑप्टिकल क्रॉस-टॉक को समाप्त करता है, और निरंतर ग्राउंड प्लेन और अनुकूलित 100Ω अंतर रूटिंग के लिए आंतरिक पीसीबी परतों को खुला छोड़ देता है। 3.20 मिमी मैट-टिन सोल्डर टेल्स के साथ उच्च तापमान वाले UL 94V-0 थर्मोप्लास्टिक से निर्मित, कनेक्टर को विशेष रूप से डिज़ाइन किया गया हैथ्रू-होल रीफ्लो (टीएचआर/पिन-इन-पेस्ट)स्वचालित सोल्डरिंग लाइनें, मीटिंग के दौरान सेकेंडरी वेव सोल्डरिंग चरणों को समाप्त करती हैंIPC/JEDEC J-STD-075 (श्रेणी R7, 260°C शिखर)मानक.

JXF0-1010NL औद्योगिक RJ45 ICM की मुख्य विशेषताएं:

1. 1000बेस-टी इंटीग्रेटेड मैग्नेटिक्स

JXF0-1010NL के लिए निर्दिष्ट है1000बेस-टी गीगाबिट ईथरनेटऔर चार विभेदक ईथरनेट जोड़े के लिए चार 1:1 ट्रांसफार्मर चैनल शामिल करता है। आंतरिक योजनाबद्ध पीसीबी पक्ष और केबल पक्ष के बीच चार सममित ट्रांसफार्मर पथ दिखाता है।

2. कोई एलईडी कॉन्फ़िगरेशन नहीं

JXF0-1010NL में शामिल हैकोई एकीकृत एलईडी नहीं. यह उपयोगी है जहां लिंक/गतिविधि संकेत को बाहरी प्रकाश पाइप, फ्रंट-पैनल संकेतक, सॉफ़्टवेयर इंटरफ़ेस के माध्यम से नियंत्रित किया जाता है या इसकी आवश्यकता नहीं होती है।

नो-एलईडी कॉन्फ़िगरेशन संबंधित एलईडी संस्करण JXF0-1011NL की तुलना में कनेक्टर पिन की संख्या भी कम कर देता है।

3. गैर-पीओई डेटा इंटरफ़ेस

निर्माता डेटा तालिका निर्दिष्ट करती हैसमर्थित PoE: नहींJXF0-1010NL के लिए. JXF0-1012NL 90W PoE संस्करण के विपरीत, यह मॉडल PoE पावर पथ के बिना ईथरनेट डेटा कनेक्टिविटी के लिए है।

4. 2250 वीडीसी ट्रांसफार्मर अलगाव

JXF0-1010NL के साथ निर्दिष्ट है2250 वीडीसी / 60 सेकंड ट्रांसफार्मर अलगाव. जैसा कि निर्माता डेटाशीट में बताया गया है, आइसोलेशन रेटिंग ट्रांसफॉर्मर आइसोलेशन बैरियर पर लागू होती है।

5. औद्योगिक तापमान रेंज

निर्दिष्ट ऑपरेटिंग तापमान रेंज है-40°C से +85°C, औद्योगिक और विस्तारित तापमान वाले वातावरण में तैनात ईथरनेट उपकरण का समर्थन करना।

6. शीर्ष और किनारों पर ईएमआई उंगलियां

एकीकृत ढाल शामिल हैऊपर और किनारे की ईएमआई उंगलियां, उपकरण के बाड़े में एक परिभाषित धातु-शील्ड इंटरफ़ेस प्रदान करना। निर्माता ढाल की पहचान निकल-प्लेटेड तांबे मिश्र धातु के रूप में करता है।

7. टीएचआर/पिन-इन-पेस्ट संगत

JX0 श्रृंखला के लिए डिज़ाइन किया गया हैथ्रू-होल रीफ्लो (टीएचआर)प्रसंस्करण. निर्माता 260°C अधिकतम थ्रू-वेव-सोल्डर विनिर्देश के साथ J-STD-002 सोल्डरबिलिटी परीक्षण और J-STD-075 R7 वर्गीकरण भी निर्दिष्ट करता है।

JXF0-1010NL थ्रू-होल रीफ़्लो RJ45 के विनिर्देश

JXF0-1010NL डेटाशीट - अनुशंसित पीसीबी लेआउट और स्कीमैटिक्स

विद्युत विशिष्टता @25℃:

JXF0-1010NL आंतरिक चुंबकीय वास्तुकला

▶ आंतरिक योजना में चार शामिल हैं1:1 ट्रांसफार्मर चैनल. प्रत्येक ईथरनेट जोड़ी एकीकृत ट्रांसफार्मर और ए से होकर गुजरती है2W सामान्य-मोड चोक सिग्नल/केबल पथ पर स्थित है.

▶नो-एलईडी संस्करण एक समाप्ति नेटवर्क को भी एकीकृत करता है जिसमें शामिल है4 × 75 Ω प्रतिरोधक और एक 1000 pF / 2 kV संधारित्र, जैसा कि निर्माता योजनाबद्ध में दिखाया गया है।

▶ इसका मतलब है कि इंजीनियर को पीसीबी पर अलग-अलग चुंबकीय घटकों के रूप में पूर्ण ट्रांसफार्मर और सामान्य-मोड चोक संरचना को पुन: पेश करने की आवश्यकता नहीं है।

JXF0-1010NL पिनआउट

JXF0-1010NL एक कॉम्पैक्ट का उपयोग करता है10-सिग्नल-पिन कॉन्फ़िगरेशनअन्य वेरिएंट में पाए जाने वाले अतिरिक्त एलईडी या पीओई पिन के बिना।

आंतरिक योजनाबद्ध चार अंतर ट्रांसफार्मर चैनलों और पिन -10 समाप्ति कनेक्शन की पुष्टि करता है।

पिन कॉन्फ़िगरेशन अवधारणा

पीसीबी साइड 10 8 6 4 2 9 7 5 3 1 10 → जीएनडी 9 → टीआरडी4-8 → टीआरडी4+ 7 → टीआरडी3- 6 → टीआरडी3+ 5 → टीआरडी2-4 → टीआरडी2+ 3 → टीआरडी1- 2 → टीआरडी1+ 1 → सीटी1

पीसीबी रिलीज़ से पहले हमेशा नियंत्रित मैकेनिकल ड्राइंग के विरुद्ध पिन नंबरिंग को सत्यापित करें।

तकनीकी अक्सर पूछे जाने वाले प्रश्न

Q1: क्या मैं JXF0-1010NL को JXF0-1012NL के लिए डिज़ाइन किए गए 18-पिन फ़ुटप्रिंट पर रख सकता हूँ?

उत्तर: हाँ. भौतिक रूपरेखा, गाइड खूंटियाँ, और 10 सिग्नल पिन (पिन 1-10) पूरे JXF0 परिवार में आयामी रूप से समान हैं। यदि आपके बोर्ड में 18-होल मास्टर फ़ुटप्रिंट है, तो JXF0-1010NL पूरी तरह से अपनी जगह पर सोल्डर हो जाएगा, जिससे LED (पिन 11-14) और PoE (पिन 15-18) छेद खाली रह जाएंगे।

Q2: बिल्ट-इन LED के साथ JXF0-1011NL की जगह JXF0-1010NL को क्यों चुनें?

उ: कम घटक लागत के अलावा, JXF0-1010NL का चयन तब किया जाता है जब:

1. उपकरण धातु के फ्रंट बेज़ल पर लगे कस्टम ऐक्रेलिक लाइट पाइप का उपयोग करता है।
2. उत्पाद ऑप्टिकल डार्करूम या विज़न सेंसर बाड़ों में संचालित होता है जहां एलईडी प्रकाश प्रदूषण शून्य होना चाहिए।
3. डिजाइनर पीसीबी रूटिंग कंजेशन को कम करना चाहते हैं और तेजी से स्विचिंग एलईडी डिजिटल सिग्नल से हाई-स्पीड PHY ट्रेस में संभावित शोर युग्मन को खत्म करना चाहते हैं।

Q3: क्या JXF0-1010NL लीड-फ्री रिफ्लो (पिन-इन-पेस्ट) का समर्थन करता है?

उत्तर: हाँ. IPC/JEDEC J-STD-020 MSL 1 और J-STD-075 श्रेणी R7 के अनुरूप, उच्च तापमान वाला आवास 260°C तक के अधिकतम तापमान के साथ पूर्ण रिफ्लो सोल्डरिंग प्रोफाइल का सामना कर सकता है।
