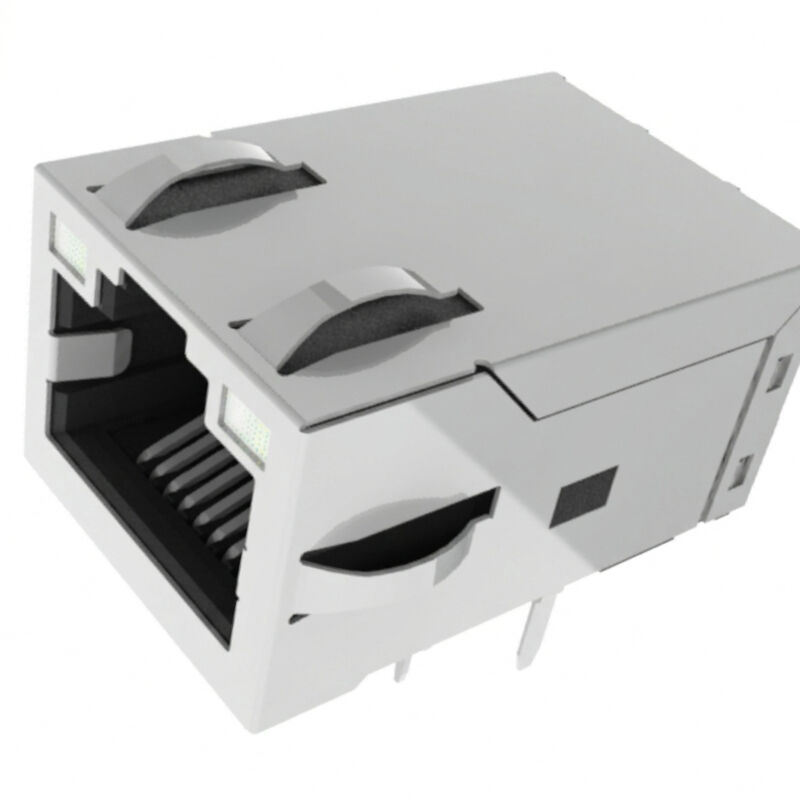

JXF0-1011NL थ्रू-होल रिफ्लो RJ45 गीगाबिट मैगजैक 2250VDC आइसोलेशन के साथ

JXF0-1011NL THR RJ45 मैगजैक अवलोकन

JXF0-1011NLएक मजबूत सिंगल-पोर्ट गीगाबिट आरजे45 इंटीग्रेटेड कनेक्टर मॉड्यूल (आईसीएम) है जिसे एम्बेडेड औद्योगिक कंप्यूटिंग, प्रोग्रामेबल लॉजिक कंट्रोलर (पीएलसी), फैक्ट्री रोबोटिक्स और सटीक इंस्ट्रूमेंटेशन के लिए डिज़ाइन किया गया है। पूर्ण IEEE 802.3 विशिष्टताओं को पूरा करते हुए, यह 1:1 आइसोलेशन ट्रांसफार्मर, सामान्य मोड समाप्ति और एक को एकीकृत करता है2-तार (2W) सिग्नल लाइन सामान्य मोड चोकएफसीसी-अनुरूप पदचिह्न में।

दोहरे से सुसज्जितहरा/पीला द्वि-रंग एल.ई.डी, JXF0-1011NL बाहरी प्रकाश पाइप के बिना वास्तविक समय लिंक, गति और गतिविधि निदान प्रदान करता है। उच्च तापमान वाले UL 94V-0 थर्मोप्लास्टिक से निर्मित, कनेक्टर को विशेष रूप से इंजीनियर किया गया हैथ्रू-होल रीफ्लो (टीएचआर/पिन-इन-पेस्ट)श्रीमती असेंबली लाइनें। एक साथएमएसएल 1रेटिंग और J-STD-075 R7 (260°C पीक रिफ्लो) प्रमाणन, यह सेकेंडरी वेव सोल्डरिंग को खत्म करता है, असेंबली दोष और चक्र समय को कम करता है।

मुख्य वास्तुकला हाइलाइट्स:

• वास्तविक प्राथमिक-से-माध्यमिक 2250VDC अलगाव: क्योंकि यह एक शुद्ध डेटा (नॉन-पीओई) आर्किटेक्चर है, संपूर्ण मैग्नेटिक्स असेंबली में पूर्ण ढांकता हुआ अलगाव बनाए रखा जाता है, जिससे PHY ट्रांससीवर्स को फ़ील्ड सर्ज से बचाया जाता है।
• दोहरी द्वि-रंग डायग्नोस्टिक एलईडी: बाएं और दाएं द्वि-दिशात्मक एलईडी (568 एनएम हरा / 585 एनएम पीला) समर्पित पिन 11-14 द्वारा संचालित बहु-राज्य स्थिति संकेतों की अनुमति देते हैं।
• कम उच्च-आवृत्ति क्षीणन: सुपीरियर इंसर्शन लॉस (-1.5 डीबी अधिकतम 125 मेगाहर्ट्ज तक) और रिटर्न लॉस (-16 डीबी मिनट @ 1-40 मेगाहर्ट्ज) स्वच्छ नेत्र आरेख और कम पैकेट त्रुटि दर की गारंटी देता है।
• श्रीमती-तैयार टीएचआर निर्माण: 3.20 मिमी मैट-टिन सोल्डर टेल आईपीसी-ए-610 क्लास 3 बैरल-फिल आवश्यकताओं के अनुरूप स्वचालित पेस्ट-इन-होल रिफ्लो सोल्डरिंग की अनुमति देते हैं।

JXF0-1011NL ICM की तकनीकी विशिष्टताएँ

एलईडी डेटाशीट के साथ JXF0-1011NL 1000Base-T RJ45:

1. JXF0-1011NL RJ45 डेटाशीट - योजनाबद्ध

2. JXF0-1011NL RJ45 कनेक्टर मैकेनिकल

यांत्रिक आयाम और पिनआउट गाइड:

• भौतिक रूपरेखा: 16.80 मिमी (चौड़ाई) × 25.53 मिमी (लंबाई) × 13.50 मिमी (पीसीबी से ऊपर ऊंचाई)।
• सुझाया गया पैनल कटआउट: 17.82 मिमी × 14.01 मिमी. कुंडी अभिविन्यास:लैच-अप.
• पिन असाइनमेंट (14 इलेक्ट्रिकल पिन + 2 शील्ड टैब्स):
  • पिन 1: सीटी 1 (चैनल 1 के लिए सेंटर टैप)
  • पिन 2 और 3: टीआरडी1+ / टीआरडी1-
  • पिन 4 और 5: टीआरडी2+ / टीआरडी2-
  • पिन 6 और 7: टीआरडी3+ / टीआरडी3-
  • पिन 8 और 9: टीआरडी4+ / टीआरडी4-
  • पिन 10: बॉब स्मिथ चेसिस समाप्ति (1000pF / 2kV कैपेसिटर और 4× 75Ω प्रतिरोधों के माध्यम से पृथक)
  • पिन 11 और 12: ड्राइव बायीं ओर द्वि-रंग एलईडी (एंटी-समानांतर: पिन 11+/12- = हरा; पिन 12+/11- = पीला)
  • पिन 13 और 14: दाईं ओर द्वि-रंग एलईडी ड्राइव करें (एंटी-समानांतर: पिन 13+/14- = हरा; पिन 14+/13- = पीला)
• ड्रिल होल विशिष्टताएँ:
• • 10× सिग्नल छेद: समाप्त व्यासØ0.89 मिमी(पैड व्यास: Ø1.40 मिमी अनुशंसित)।
  • 4× एलईडी छेद: समाप्त व्यासØ1.02 मिमी.
  • 2× प्लास्टिक स्टैंडऑफ खूंटे:Ø1.57 मिमी.
  • 2× शील्ड ग्राउंडिंग पोस्ट:Ø3.25 मिमी.

टीएचआर/पिन-इन-पेस्ट प्रोसेसिंग:

JXF0-1011NL JX0 से संबंधित हैपिन-इन-पेस्ट / थ्रू-होल रीफ़्लोप्लैटफ़ॉर्म।

समर्थित असेंबली प्रक्रियाओं में शामिल हैं:पिन-इन-पेस्ट/टीएचआरऔर वेव सोल्डरिंग।

निर्माता J-STD-020 लेवल 1 और J-STD-075 R7 निर्दिष्ट करता है, जिसमें 260°C अधिकतम थ्रू-वेव-सोल्डर स्थिति शामिल है।

अक्सर पूछे जाने वाले प्रश्नों:

Q1: मैं पिन 11-14 पर द्वि-रंग एलईडी को चलाने के लिए एक माइक्रोकंट्रोलर GPIO को कैसे तार करूँ?

उत्तर: आंतरिक एलईडी एंटी-समानांतर तार वाले होते हैं। पिन 11 और पिन 12 को दो अलग-अलग पुश-पुल GPIO से करंट-लिमिटिंग रेसिस्टर (उदाहरण के लिए, 3.3V VCC के लिए 150Ω–330Ω) से कनेक्ट करें। GPIO_A हाई और GPIO_B लो लाइट्स को हरा (568nm) सेट करना; GPIO_A LOW और GPIO_B हाई लाइट पीली (585nm) सेट करना। LOW या HIGH दोनों सेट करने से LED बंद हो जाती है।

Q2: क्या JXF0-1011NL को JXF0-1012NL के लिए डिज़ाइन किए गए पीसीबी फ़ुटप्रिंट पर स्थापित किया जा सकता है?

उत्तर: हाँ. JXF0-1012NL फ़ुटप्रिंट में 18 छेद (10 सिग्नल + 4 LED + 4 PoE) हैं। JXF0-1011NL 10 सिग्नल और 4 LED छेदों के साथ संरेखित होता है, जिससे 4 PoE छेद (पिन 15-18) पूरी तरह से खाली हो जाते हैं।

Q3: JXF0-1011NL में 3-तार चोक के बजाय 2-तार चोक क्यों है?

ए: चूंकि JXF0-1011NL में कोई PoE DC बायस करंट नहीं है, इसलिए केबल साइड पर 2-तार सिग्नल लाइन चोक तीसरे PoE सेंटर-टैप टैप वाइंडिंग से जुड़े आवारा कैपेसिटेंस या सम्मिलन हानि के बिना सममित सामान्य-मोड क्षीणन प्रदान करता है।
