उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: JXF0-5011NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 पीसी
मूल्य: $ 1.3
पैकेजिंग विवरण: रील
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
JXF0-5011NL |
शृंखला: |
पल्सजैक JX0 |
उत्पाद का प्रकार: |
1×1 आरजे45 इंटीग्रेटेड कनेक्टर मॉड्यूल (आईसीएम) |
आधार - सामग्री दर: |
5GBase-T |
ट्रांसफार्मर अनुपात: |
1:1 |
अलगाव वोल्टेज: |
2250 वीडीसी |
परिचालन तापमान: |
-40°C से +85°C |
पीसीबी से ऊपर ऊंचाई: |
13.50 मिमी |
संपर्क समाप्त करें: |
30μin सोना |
अनुपालन: |
RoHS |
भाग संख्या: |
JXF0-5011NL |
शृंखला: |
पल्सजैक JX0 |
उत्पाद का प्रकार: |
1×1 आरजे45 इंटीग्रेटेड कनेक्टर मॉड्यूल (आईसीएम) |
आधार - सामग्री दर: |
5GBase-T |
ट्रांसफार्मर अनुपात: |
1:1 |
अलगाव वोल्टेज: |
2250 वीडीसी |
परिचालन तापमान: |
-40°C से +85°C |
पीसीबी से ऊपर ऊंचाई: |
13.50 मिमी |
संपर्क समाप्त करें: |
30μin सोना |
अनुपालन: |
RoHS |

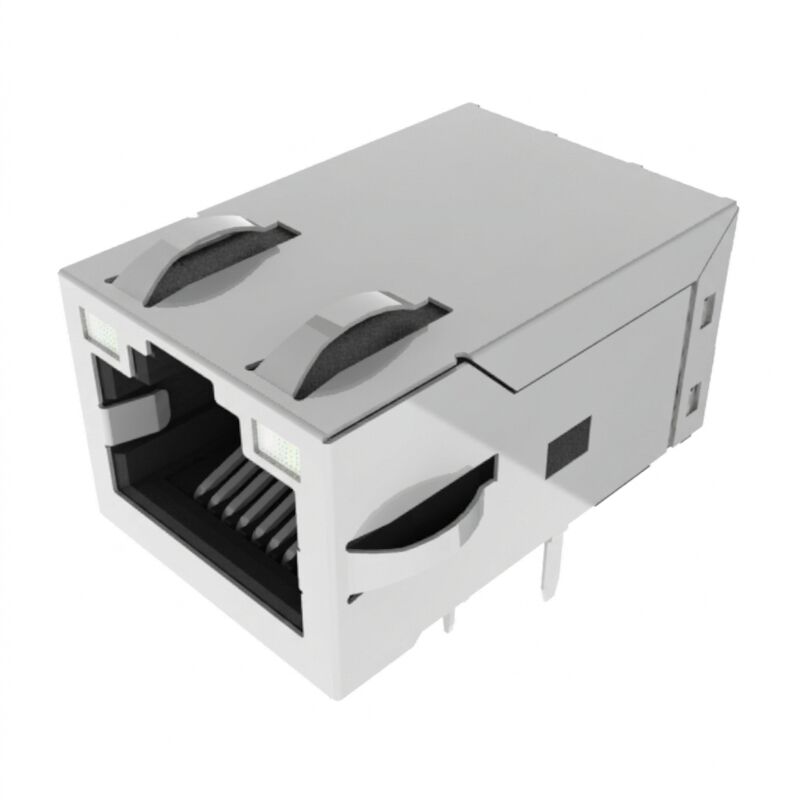

दJXF0-5011NLएक औद्योगिक ग्रेड, एकल-पोर्ट गीगाबिट पल्स जैक एकीकृत कनेक्टर मॉड्यूल (आईसीएम) है जो मजबूत, उच्च बैंडविड्थ ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है जो5GBase-T (5 Gbps)IEEE 802.3 मानकों के लिए सख्ती से बनाया गया, JXF0-5011NL उच्च प्रदर्शन चुंबक, अलगाव ट्रांसफार्मर और एक2-वायर (2W) सिग्नल लाइन आम मोड चोकएक कॉम्पैक्ट फॉर्म फैक्टर में।
दोहरी विशेषताहरी-पीली / हरी-पीली दो रंग की एलईडी, यह गैर-पीओई कनेक्टर बाहरी प्रकाश पाइप की आवश्यकता के बिना वास्तविक समय बहु-राज्य लिंक / गतिविधि दृश्य प्रतिक्रिया प्रदान करता है। उच्च तापमान यूएल 94 वी -0 थर्मोप्लास्टिक और 3.20 मिमी का टिन-प्लेट पूंछ, JXF0-5011NL के लिए पूरी तरह से योग्य हैछेद के माध्यम से रिफ्लो (THR / पिन-इन-पेस्ट)उत्पादन लाइनों, एकएमएसएल 1असीमित मंजिल जीवन रैंकिंग और एक भर में असाधारण सदमे / कंपन सहिष्णुता-40°C से +85°Cपरिचालन अवधि।
| पैरामीटर | विनिर्देश | मानक / शर्तें |
| ऑपरेटिंग तापमान | -40°C से +85°C | पूर्ण बैंडविड्थ संचालन |
| भंडारण तापमान | -40°C से +85°C | अनमाउंटेड / मूल ट्रे में |
| डायलेक्ट्रिक अलगाव (Pri:Sec) | 2250 वीडीसी / 60 सेकंड | प्राथमिक से द्वितीयक की पूरी बाधा |
| नमी के प्रति संवेदनशीलता का स्तर | एमएसएल 1 (असीमित) | IPC / JEDEC J-STD-020 |
| ज्वलनशीलता | UL 94V-0 | उच्च तापमान वाले थर्मोप्लास्टिक |
| सुरक्षा मानक | UL 62368-1 (फाइल संख्या E216117) | ऑडियो/वीडियो, सूचना प्रौद्योगिकी उपकरण |
| गुहा मानक | एफसीसी भाग 68, उपभाग एफ | सार्वभौमिक आरजे45 मॉड्यूलर प्लग इंटरफ़ेस |
| मीट्रिक | आवृत्ति बैंड | मूल्य (सीमा) |
| डेटा दर | बेसबैंड ईथरनेट | 5GBase-T (IEEE 802.3) |
| प्रेरण क्षमता (OCL Min) | 100 kHz, 0.1 mA | 180 μH मिन (डेटाशीट 180mH के रूप में सूचीबद्ध है) |
| सम्मिलन हानि (अधिकतम) | 1.0 मेगाहर्ट्ज ️ 125 / 250 मेगाहर्ट्ज | -1.0 डीबी / -1.5 डीबी |
| रिटर्न हानि (मिनट) |
1 मेगाहर्ट्ज ️ 40 मेगाहर्ट्ज 40 मेगाहर्ट्ज ️ 100 मेगाहर्ट्ज 100 मेगाहर्ट्ज़ ️ 250 मेगाहर्ट्ज़ |
-24 डीबी -19 डीबी -14 डीबी (अंतर्निहित सूत्रः -20+[12.5×लॉग10(f/40MHz) ]) |
| क्रॉसस्टॉक (प्रकार) |
10 मेगाहर्ट्ज ️ 125 मेगाहर्ट्ज 125 मेगाहर्ट्ज ️ 250 मेगाहर्ट्ज |
-30 डीबी -20 डीबी |
| सामान्य मोड अस्वीकृति (मिनट) |
10 मेगाहर्ट्ज ️ 125 मेगाहर्ट्ज 125 मेगाहर्ट्ज ️ 250/400 मेगाहर्ट्ज |
-35 डीबी -30 डीबी / -25 डीबी |
| ईएमआई चोक कॉन्फ़िगरेशन | सिग्नल लाइन | 2-वायर (2W), केबल/सिग्नल लाइन साइड |
| घटक | सामग्री | कोटिंग / विनिर्देश |
| संपर्क इंटरफ़ेस | फॉस्फर कांस्य | 30 μ-इंच सोना 30 μ-इंच से अधिक मिन निकेल अंडरप्लेट |
| सोल्डर टेल | फॉस्फर कांस्य | 100 μ-इंच मिन 100% मैट टिन (लीड मुक्त) |
| शील्ड शेल | तांबा मिश्र धातु | टॉप एंड साइड्स ईएमआई ग्राउंडिंग टैब के साथ निकेल लेपित |
| पिन पूंछ लंबाई | 3.20 मिमी | 1.6 मिमी ∙ 2.4 मिमी पीसीबी मोटाई के लिए अनुकूलित |
| पैकेजिंग | औद्योगिक ट्रे | 50 टुकड़े प्रति पूर्ण ट्रे |
| पैरामीटर | हरी एलईडी | पीला एलईडी | शर्तें |
| प्रमुख तरंग दैर्ध्य | 568 एनएम | 585 एनएम | विशिष्ट |
| प्रकाश की तीव्रता | 8 से 12 एमसीडी | 8 से 12 एमसीडी | @ IF = 20 mA (प्रकार) |
| देखने का कोण | 100° | 100° | अर्ध-कोण |
| अधिकतम शक्ति विसर्जन (पीडी) | अधिकतम 100 एमडब्ल्यू | अधिकतम 100 एमडब्ल्यू | 🙏 |
| अधिकतम डीसी आगे की धारा | 150 एमए मैक्स | 150 एमए मैक्स | निरंतर |
| अधिकतम रिवर्स वोल्टेज (Vr) | 5.0 वी मैक्स | 5.0 वी मैक्स | 🙏 |
JXF0-5011NL एक कॉम्पैक्ट पदचिह्न के साथ एक सही कोण के छेद के माध्यम से निर्माण का उपयोग करता है।
महत्वपूर्ण यांत्रिक मूल्यों में शामिल हैंः
| यांत्रिक पैरामीटर | विनिर्देश |
|---|---|
| कनेक्टर चौड़ाई | 16.80 मिमी |
| कुल लंबाई | 25.53 मिमी |
| पीसीबी से ऊपर की ऊंचाई | 13.50 मिमी |
| सिग्नल पिन का आकार | 0.45 × 0.35 मिमी |
| एलईडी पिन का आकार | 0.50 × 0.50 मिमी |
| अनुशंसित पीसीबी लेआउट चौड़ाई | 16.80 मिमी |
| पीसीबी लेआउट की सिफारिश | निर्माता चित्र देखें |
| अनुशंसित सोल्डरिंग प्रक्रिया | THR / पिन-इन-पेस्ट |
JXF0-5011NL RoHS अनुरूप है।
निर्माता विनिर्देश में निम्नलिखित की पहचान की जाती हैः
एः हाँ. JXF0-5012NL पीसीबी पदचिह्न में 14 डेटा / एलईडी छेद प्लस 4 अतिरिक्त PoE छेद (पिन 15 ¢ 18) शामिल हैं। क्योंकि JXF0-5011NL में इन 4 PoE पिनों की कमी है,यह शारीरिक रूप से बिना संशोधन के 5012NL पदचिह्न में प्लग कर सकते हैं, बशर्ते कि बोर्ड पर अप्रयुक्त PoE सर्किट बंद रहें।
उत्तरः गैर-पीओई डिजाइन में, केंद्र नल के माध्यम से कोई उच्च निरंतर डीसी धारा नहीं गुजरती है। A 2-wire signal choke on the cable/signal line provides superior differential-mode signal transparency and symmetrical common-mode attenuation without the extra capacitive parasitics introduced by a third tap wire.
उत्तर: हाँ. PoE-सक्षम मॉड्यूल के विपरीत जहां PoE बिजली पथ सिग्नल ट्रांसफार्मर को बायपास करते हैं,JXF0-5011NL पूरे प्राथमिक (केबल पक्ष) और द्वितीयक (PHY पक्ष) के बीच एक निर्बाध 2250 VDC dielectric अलगाव बाधा प्रदान करता है, पूरी तरह से IEEE 802.3 और UL 62368-1 सुरक्षा अलगाव आवश्यकताओं के अनुरूप है।
A: आंतरिक एलईडी समानांतर विरोधी द्वि-रंग डायोड हैं। ग्रीन (568nm) को प्रकाश देने के लिए, आगे ध्रुवीयता लागू करें (+ पिन 11 पर, - पिन 12 पर) पीले (585nm) को प्रकाश देने के लिए,बस ध्रुवीयता को उलट दें (+ पिन 12 पर)- पिन 11 पर।
