उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: JXF0-5012NL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 40pcs
मूल्य: $1.7
पैकेजिंग विवरण: ट्रे
प्रसव के समय: 1-2 सप्ताह के भीतर स्टॉक शिप में
भुगतान शर्तें: एल/सी,डी/ए,टी/टी,डी/पी
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
JXF0-5012NL |
उत्पाद परिवार: |
पल्सजैक JXF0 |
बंदरगाह विन्यास: |
1×1, सिंगल पोर्ट |
आधार - सामग्री दर: |
5GBase-T |
एलईडी विन्यास: |
हरा-पीला / हरा-पीला |
पीओई कॉन्फ़िगरेशन: |
4-जोड़ी PoE |
पीओई वर्तमान: |
अधिकतम 900 एमए |
पीओई पावर रेटिंग: |
90 डब्ल्यू |
ईएमआई चोक: |
3 डब्ल्यू, पीएचवाई साइड |
ईएमआई फिंगर्स: |
शीर्ष और किनारे |
बढ़ते: |
होल के माध्यम से |
विधानसभा: |
थ्रू-होल रीफ़्लो संगत |
भाग संख्या: |
JXF0-5012NL |
उत्पाद परिवार: |
पल्सजैक JXF0 |
बंदरगाह विन्यास: |
1×1, सिंगल पोर्ट |
आधार - सामग्री दर: |
5GBase-T |
एलईडी विन्यास: |
हरा-पीला / हरा-पीला |
पीओई कॉन्फ़िगरेशन: |
4-जोड़ी PoE |
पीओई वर्तमान: |
अधिकतम 900 एमए |
पीओई पावर रेटिंग: |
90 डब्ल्यू |
ईएमआई चोक: |
3 डब्ल्यू, पीएचवाई साइड |
ईएमआई फिंगर्स: |
शीर्ष और किनारे |
बढ़ते: |
होल के माध्यम से |
विधानसभा: |
थ्रू-होल रीफ़्लो संगत |
JXF0-5012NL कनेक्टर क्या है और इसके मुख्य विनिर्देश क्या हैं?

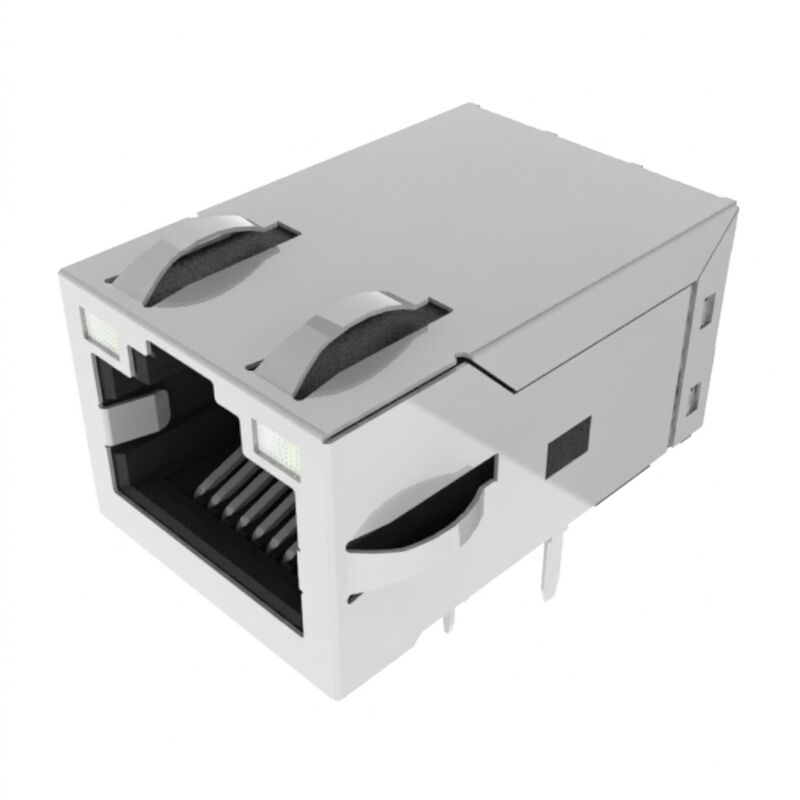

यह JXF0-5012NL एक मजबूत, औद्योगिक एकीकृत RJ45 कनेक्टर (ICM/MagJack) है। इसे 5GBase-T (5 Gbps) हाई-स्पीड ईथरनेट के लिए निर्दिष्ट किया गया है और यह 90W 4-Pair PoE++ पावर (900 mA @ 57VDC, IEEE 802.3bt के अनुरूप) प्रदान करता है। मुख्य विनिर्देशों में औद्योगिक ऑपरेटिंग तापमान -40°C से +85°C, 2250 VDC गैल्वेनिक आइसोलेशन (ट्रांसफार्मर साइड), डुअल ग्रीन/येलो बाई-कलर एलईडी, और एक पिन-इन-पेस्ट / थ्रू-होल रिफ्लो (THR) संगत फुटप्रिंट जिसमें टॉप और साइड ईएमआई स्प्रिंग फिंगर्स शामिल हैं।
JXF0-5012NL एक औद्योगिक-ग्रेड, सिंगल-पोर्ट गीगाबिट पल्सजैक इंटीग्रेटेड कनेक्टर मॉड्यूल (ICM) है जिसे विशेष रूप से बैंडविड्थ-मांग, उच्च-शक्ति एम्बेडेड अनुप्रयोगों के लिए डिज़ाइन किया गया है। IEEE 802.3 विनिर्देशों के तहत 5GBase-T ईथरनेट गति का पूरी तरह से समर्थन करते हुए, यह कनेक्टर आंतरिक मैग्नेटिक्स, 3-वायर PHY-साइड कॉमन मोड चोक, और डायरेक्ट हाई-पावर टर्मिनेशन को शामिल करता है जो IEEE 802.3bt टाइप 4 PoE++ उपकरणों के लिए 90W (900mA निरंतर @ 57VDC 4 जोड़े पर) तक प्रदान करने में सक्षम है।
चरम वातावरण में मजबूत तैनाती के लिए डिज़ाइन किया गया, JXF0-5012NL -40°C से +85°C तापमान सीमा पर संचालित होता है। इसका विशेष आवास और पिन निर्माण थ्रू-होल रिफ्लो (THR / पिन-इन-पेस्ट) प्रसंस्करण को सक्षम बनाता है, मैन्युअल द्वितीयक सोल्डरिंग संचालन को समाप्त करके पीसीबी असेंबली लागत को कम करता है, साथ ही MSL 1 शेल्फ लाइफ और उच्च यांत्रिक प्रतिधारण प्राप्त करता है।
| पैरामीटर | विनिर्देश | मानक / शर्त |
| ऑपरेटिंग तापमान | -40°C से +85°C | पूर्ण रेटेड करंट और बैंडविड्थ |
| भंडारण तापमान | -40°C से +85°C | अनमाउंटेड / पैकेजिंग में |
| डाईइलेक्ट्रिक विदस्टैंड (आइसोलेशन) | 2250 VDC / 60 सेकंड | प्राइमरी से सेकेंडरी (केवल ट्रांसफार्मर) |
| फ्लेमेबिलिटी रेटिंग | UL 94V-0 या बेहतर | थर्मोप्लास्टिक हाउसिंग |
| मॉइस्चर सेंसिटिविटी लेवल (MSL) | MSL 1 (असीमित शेल्फ लाइफ) | IPC / JEDEC J-STD-020 |
| सुरक्षा अनुपालन | UL 62368-1 (फ़ाइल E216117) | सूचना/ऑडियो-वीडियो टेक स्टैंडर्ड |
| मीट्रिक | आवृत्ति रेंज | मान (सीमा) |
| डेटा दर | बेस बैंड ईथरनेट | 5GBase-T (IEEE 802.3) |
| ओपन सर्किट इंडक्टेंस (OCL) | 100 kHz, 0.1 mA | 180 µH न्यूनतम (डेटाशीट में 180mH सूचीबद्ध) |
| इंसर्शन लॉस (अधिकतम) | 1.0 MHz – 125 / 250 MHz | -1.0 dB / -1.5 dB |
| रिटर्न लॉस (न्यूनतम) |
1 MHz – 40 MHz 40 MHz – 100 MHz 100 MHz – 250 MHz |
-24 dB -19 dB -14 dB (सूत्र: -20+[12.5×log10(f/40MHz)]) |
| क्रॉसस्टॉक (विशिष्ट) |
10 MHz – 125 MHz 125 MHz – 250 MHz |
-30 dB -20 dB |
| कॉमन मोड रिजेक्शन (न्यूनतम) |
10 MHz – 125 MHz 125 MHz – 250/400 MHz |
-35 dB -30 dB / -25 dB |
| ईएमआई चोक टोपोलॉजी | आंतरिक मैग्नेटिक्स | 3-वायर (3W), PHY साइड |
| पैरामीटर | विनिर्देश | नोट्स |
| PoE क्लास सपोर्ट | IEEE 802.3bt टाइप 4 (PoE++) | 4-पेयर पावर आर्किटेक्चर |
| अधिकतम करंट | 900 mA निरंतर | प्रति 2 जोड़े (कुल 1.8A लूप) |
| निरंतर पावर रेटिंग | 90 W @ 57 VDC | निरंतर ड्यूटी रेटिंग |
| PoE समर्पित पिन | पिन 15, 16, 17, 18 | आंतरिक लो-वोल्टेज PHY पाथ से अलग |
| घटक | सामग्री | प्लेटिंग / फिनिश |
| कॉन्टैक्ट टर्मिनल | फॉस्फर ब्रॉन्ज | 30 µ-इंच (0.76 µm) गोल्ड ओवर 30 µ-इंच न्यूनतम निकेल |
| सोल्डर टेल्स | फॉस्फर ब्रॉन्ज | 100 µ-इंच न्यूनतम 100% मैट टिन |
| शील्ड शेल | कॉपर अलॉय | टॉप और साइड ग्राउंडिंग फिंगर्स के साथ निकेल प्लेटेड |
| अनुशंसित पीसीबी फिनिश | FR4 | HASL (ENIG, OSP के साथ संगत) |
JXF0-5012NL 18 कार्यात्मक पिन और 2 मैकेनिकल ग्राउंड रिटेंशन पोस्ट को एकीकृत करता है:
पिन 1–10 (सिग्नल और सेंटर टैप्स):
पिन 11–14 (बाई-कलर एलईडी):
पिन 15–18 (PoE पावर इंजेक्शन इनपुट):
हाँ। JXF0-5012NL 900 mA और 90 W के लिए रेटेड 4-पेयर PoE संस्करण है।निर्माता इस कॉन्फ़िगरेशन को 900mA - 90W 4 Pairके रूप में सूचीबद्ध करता है।
| PoE पैरामीटर | JXF0-5012NL |
|---|---|
| PoE सपोर्ट | हाँ |
| पेयर कॉन्फ़िगरेशन | 4-पेयर |
| अधिकतम करंट | 900 mA |
| रेटेड पावर | 90 W |
| ईएमआई चोक | 3 W, PHY साइड |
90 W रेटिंग मानक नॉन-PoE और लोअर-पावर PoE RJ45 इंटरफेस से एक महत्वपूर्ण अंतर है।
JXF0-5012NL एक PoE-सक्षम RJ45 एकीकृत कनेक्टरहै, न कि एक पूर्ण PoE पावर-रूपांतरण मॉड्यूल।
एक पूर्ण PoE डिज़ाइन के लिए अभी भी उपयुक्त की आवश्यकता है:
इसलिए कनेक्टर की 90 W क्षमता को यह नहीं समझा जाना चाहिए कि इस घटक का उपयोग करने वाला हर सिस्टम स्वचालित रूप से एक पावर्ड डिवाइस को 90 W प्रदान कर सकता है।
A: हाँ। आंतरिक मैग्नेटिक्स और ट्रांसफार्मर अनुपात (1:1) 1Gbps, 2.5Gbps और 5Gbps पर IEEE 802.3 विनिर्देशों को पूरा करते हैं। यह स्वचालित रूप से बातचीत करेगा और निचले डेटा दरों पर निर्बाध रूप से संचालित होगा।
A: शुद्ध नॉन-PoE कनेक्टरों (जैसे, JXF0-5010NL) में, 2250VDC आइसोलेशन केबल-साइड RJ45 पिन और सभी पीसीबी-साइड पिन के बीच पूरी तरह से मौजूद होता है। JXF0-5012NL में, समर्पित हाई-पावर लाइनें PoE इंजेक्शन के लिए सेंटर टैप्स (पिन 15–18) से सीधे जुड़ती हैं; इसलिए, हाई-वोल्टेज गैल्वेनिक ब्रेकडाउन सुरक्षा ट्रांसफार्मर सिग्नल कॉइल्स के पार सख्ती से बनाए रखी जाती है, न कि PoE इंजेक्शन डीसी पाथ के माध्यम से।
A: प्रति जोड़ी 900mA ले जाने से भारी कॉमन-मोड डीसी फ्लक्स उत्पन्न होता है। PHY साइड पर 3-वायर कॉमन मोड चोक रखने से कोर संतृप्ति और सिग्नल गिरावट से बचते हुए भारी डीसी PoE करंट को सीधे चोक वाइंडिंग से गुजारे बिना कॉमन-मोड शोर दमन सुनिश्चित होता है।
A: हरा LED 568nm पर और पीला 585nm पर चरम पर होता है। अधिकतम निरंतर डीसी फॉरवर्ड करंट 150mA है, अधिकतम पावर डिसिपेशन 100mW है, और अधिकतम रिवर्स ब्रेकडाउन वोल्टेज (Vr) 5.0V है। विशिष्ट चमकदार चमक 20mA पर 8–12 mcd है।
A: हाँ। J-STD-075 रेटिंग R7 और J-STD-002 के अनुसार, घटक प्लास्टिक वार्पिंग या संपर्क गिरावट के बिना 260°C तक प्रीहीट तापमान के साथ मानक वेव सोल्डरिंग का समर्थन करता है।
