उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO

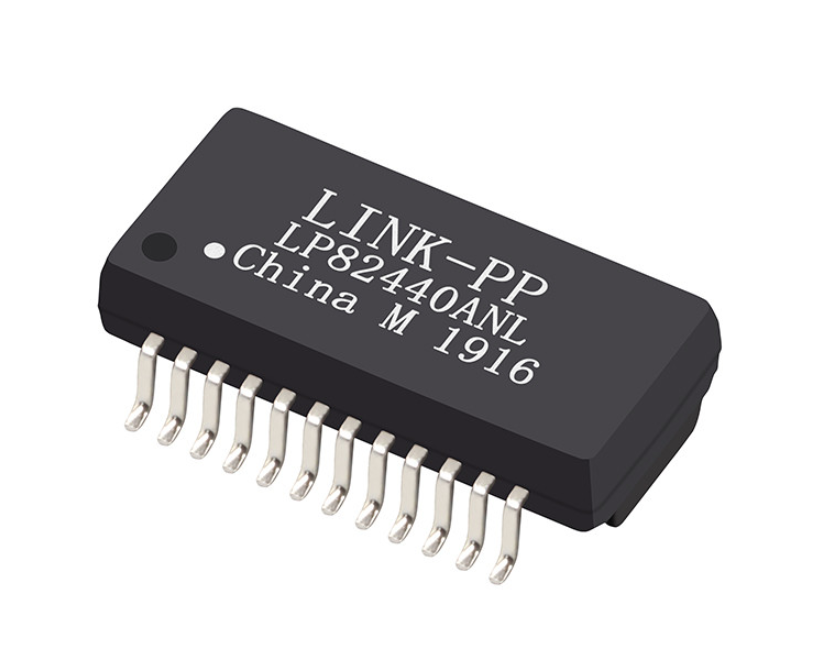

मॉडल संख्या: LP82440ANL
दस्तावेज़: LP82440ANL.pdf
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 पीसी
मूल्य: $ 0.34
पैकेजिंग विवरण: रील
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
LP82440ANL |
ओसीएल: |
350 µh मिनट |
डीसीआर: |
1.2 Ω अधिकतम |
हाय-बर्तन: |
1500 वीआरएमएस |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
पीओई |
माउन्टिंग का प्रकार: |
श्रीमती |
बारी अनुपात: |
1:1 |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
भाग संख्या: |
LP82440ANL |
ओसीएल: |
350 µh मिनट |
डीसीआर: |
1.2 Ω अधिकतम |
हाय-बर्तन: |
1500 वीआरएमएस |
आधार - सामग्री दर: |
1000base-t |
चैनल/पोर्ट की संख्या: |
अकेला |
पीओई: |
पीओई |
माउन्टिंग का प्रकार: |
श्रीमती |
बारी अनुपात: |
1:1 |
तापमान रेंज आपरेट करना: |
-40°C से +85°C |
| पैरामीटर | विनिर्देश | इंजीनियरिंग लाभ |
|---|---|---|
| ईथरनेट स्पीड | 1000 बेस-टी (गीगाबिट ईथरनेट) | आईईईई 802.3 गीगाबिट ट्रांसीवर के साथ पूरी तरह से अनुपालन |
| घटक ऊँचाई | 4.0 मिमी अधिकतम (अल्ट्रा-लो प्रोफाइल) | बैकप्लेन, पतले PCIe डॉटर कार्ड और ब्लेड सिस्टम के लिए आदर्श |
| पीओई संगतता | PoE/PoE+ सक्षम | डीसी बिजली निष्कर्षण के लिए समर्पित लाइन-साइड सेंटर टैप (एमसीटी1-एमसीटी4)। |
| संचालन तापमान | -40°C से +85°C (सच्चा औद्योगिक) | बिना हवादार सीलबंद औद्योगिक बाड़ों में संचालन की गारंटी |
| अनुपात बदल जाता है | 1CT : 1CT ±5%(सभी 4 चैनल) | वोल्टेज-मोड और वर्तमान-मोड PHYs के लिए सममित मिलान |
| प्रेरकत्व (ओसीएल) | 350 µH न्यूनतम.(@ 100 किलोहर्ट्ज़, 100 एमवी, 8 एमए डीसी) | लाइन डीसी करंट असंतुलन के तहत कोर संतृप्ति को रोकता है |
| निविष्ट वस्तु का नुकसान | -1.0 डीबी मैक्स। (1 ~ 100 मेगाहर्ट्ज) | बेहतर पावर थ्रूपुट और लंबी केबल मार्जिन तक पहुंचती है |
| रिसाव प्रेरण | 0.5 µH अधिकतम | गीगाबिट पल्स किनारों पर उच्च-आवृत्ति रिंगिंग और घबराहट को कम करता है |
| डीसी प्रतिरोध (डीसीआर) | 1.2 Ω अधिकतम | PoE लोड के तहत आंतरिक तापीय अपव्यय को कम करता है |
| हाई-पॉट अलगाव | न्यूनतम 1500 वीआरएम | अंतरराष्ट्रीय सुरक्षा और सर्ज आइसोलेशन मानकों का अनुपालन करता है |
| पैरामीटर | परीक्षण की स्थिति | विशिष्टता सीमा |
|---|---|---|
| अनुपात बदल जाता है | 100 किलोहर्ट्ज़, 100 एमवी | 1CT : 1CT (±5%) |
| ओपन सर्किट इंडक्शन (ओसीएल) | 100 kHz, 100 mV, 8 mA DC पूर्वाग्रह | 350 µH न्यूनतम |
| निविष्ट वस्तु का नुकसान | 1 ~ 100 मेगाहर्ट्ज | -1.0 डीबी अधिकतम |
| रिसाव अधिष्ठापन (एलएल) | 100 किलोहर्ट्ज़, 100 एमवी | 0.5 µH अधिकतम |
| डीसी प्रतिरोध (डीसीआर) | मुख्यत: गौण | 1.2 Ω अधिकतम |
| वापसी हानि (100 Ω लोड) | 1 ~ 30 मेगाहर्ट्ज | -16.0 डीबी न्यूनतम |
| वापसी हानि (100 Ω लोड) | 30 ~ 60 मेगाहर्ट्ज | -12.0 डीबी न्यूनतम |
| वापसी हानि (100 Ω लोड) | 60 ~ 80 मेगाहर्ट्ज | -10.0 डीबी न्यूनतम |
| वापसी हानि (100 Ω लोड) | 80 ~ 100 मेगाहर्ट्ज | -8.0 डीबी न्यूनतम |
| क्रॉसस्टॉक (निकट-अंत) | 1 ~ 100 मेगाहर्ट्ज | -30.0 डीबी न्यूनतम |
| डिफरेंशियल टू कॉमन मोड (DCMR) | 1 ~ 100 मेगाहर्ट्ज | -30.0 डीबी न्यूनतम |
| डाइइलेक्ट्रिक झेलना (हाई-पॉट) | 60 सेकंड (PHY साइड टू लाइन साइड) | न्यूनतम 1500 वीआरएम |
| तापमान रेंज आपरेट करना | सतत औद्योगिक | -40°C से +85°C |
PHY / ट्रांसीवर साइड लाइन / RJ45 साइड (PoE सक्षम) पिन 2 (TD1+) ───┐ 1CT:1CT ┌─── सामान्य मोड ─── पिन 23 (MX1+) ) (चोक पिन 3 (TD1-) पिन 22 (MX1-) पिन 1 (TCT1) ─── सेंटर टैप पिन 24 (एमसीटी1) ─── पीओई टैप 1 पिन 5 (टीडी2+) ───┐ 1सीटी:1सीटी ┌─── सामान्य मोड ─── पिन 20 (एमएक्स2+) ) (चोक पिन 6 (टीडी2-) पिन 19 (MX2-) पिन 4 (TCT2) ─── सेंटर टैप पिन 21 (एमसीटी2) ─── पीओई टैप 2 पिन 8 (टीडी3+) ───┐ 1सीटी:1सीटी ┌─── सामान्य मोड ─── पिन 17 (एमएक्स3+) ) (चोक पिन 9 (टीडी3-) पिन 16 (MX3-) पिन 7 (TCT3) ─── सेंटर टैप पिन 18 (एमसीटी3) ─── पीओई टैप 3 पिन 11 (टीडी4+) ───┐ 1सीटी:1सीटी ┌─── सामान्य मोड ─── पिन 14 (एमएक्स4+) ) (चोक पिन 12 (टीडी4-) पिन 13 (MX4-) पिन 10 (TCT4) ─── सेंटर टैप पिन 15 (एमसीटी4) ─── पीओई टैप 4| पैरामीटर | विनिर्देश |
|---|---|
| पैकेज का आकार | 15.1 मिमी (लंबाई) × 7.1 मिमी (शरीर की चौड़ाई) × 10.0 मिमी (कुल विस्तार) |
| कुल ऊंचाई | 4.0 मिमी अधिकतम। |
| पिन पिच | 1.0 मिमीआवाज़ का उतार-चढ़ाव |
| लीड चौड़ाई | 0.40 मिमी |
| अनुशंसित पीसीबी भूमि पैटर्न | पैड की चौड़ाई:0.60 मिमी; पैड की लंबाई:1.35 मिमी; कुल पंक्ति विस्तार:10.7 मिमी |
| आईआर रीफ़्लो - प्रीहीट ज़ोन | 150°C ~ 200°C(60-180 सेकंड) |
| आईआर रिफ़्लो - लिक्विडस तापमान (टीएल) | 217°से(60-150 सेकंड) |
| आईआर रिफ्लो - पीक तापमान (टीपी) | 250°C (+0/−5°C); रुकने का समय अधिकतम 5 सेकंड। |
| अधिकतम पुनर्प्रवाह चक्र | अधिकतम 2 गुना |
| टेप और रील पैकेजिंग | वाहक चौड़ाई:24 मिमी;800 पीसी प्रति 13" रील |
| कार्टन पैकेजिंग | 4,800 पीसी / 6 रील |
उत्तर: हाँ. LP82440ANL को पिन 15, 18, 21 और 24 (MCT1 से MCT4) पर समर्पित लाइन-साइड सेंटर टैप के साथ डिज़ाइन किया गया है। ये केंद्र नल ऑनबोर्ड PoE PD (पावर्ड डिवाइस) या PSE (पावर सोर्सिंग इक्विपमेंट) नियंत्रकों से सीधे कनेक्शन की अनुमति देते हैं, जो सभी चार ईथरनेट जोड़े पर IEEE 802.3af और 802.3at पावर डिलीवरी का समर्थन करते हैं।
उत्तर: इसकी 4.0 मिमी अधिकतम लो-प्रोफाइल ऊंचाई और औद्योगिक-ग्रेड तापमान रेटिंग (-40 डिग्री सेल्सियस से + 85 डिग्री सेल्सियस) इसे विशेष रूप से घने टेलीकॉम बैकप्लेन आर्किटेक्चर (जैसे कॉम्पैक्टपीसीआई, वीपीएक्स और एटीसीए) के अनुरूप बनाती है, जहां स्टैक्ड सर्किट कार्ड के बीच ऊर्ध्वाधर निकासी सख्ती से सीमित है।
उत्तर: LP82440ANL पल्स HX5008NL के लिए 100% फॉर्म, फिट और फ़ंक्शन ड्रॉप-इन प्रतिस्थापन है। दोनों एक समान 24-पिन एसएमडी लेआउट, 1CT:1CT टर्न अनुपात, 8 एमए डीसी पूर्वाग्रह पर 350 μH न्यूनतम OCL, -1.0 डीबी प्रविष्टि हानि, और औद्योगिक तापमान रेंज साझा करते हैं, जिसके लिए पीसीबी लेआउट संशोधन की आवश्यकता नहीं होती है।
