उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: ISO 9001,ISO 14001,UL,SGS,REACH168
मॉडल संख्या: SM13072APEL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50 पीसी
मूल्य: $0.05-$0.38
पैकेजिंग विवरण: 600 पीसी/रील
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 5kk/महीना
भाग संख्या: |
SM13072APEL |
उत्पाद का प्रकार: |
10/100 बेस-टी लैन ट्रांसफार्मर |
समारोह: |
ईथरनेट प्रतिबाधा मिलान और अलगाव |
एकीकृत सामान्य मोड चोक: |
हाँ |
बढ़ते: |
सरफेस माउंट (एसएमडी) |
पैकेट: |
16-पिन एसएमडी/एसओआईसी-शैली पैकेज |
निर्माण: |
कमरों का |
TX टर्न्स अनुपात: |
1:1 ±2% |
आरएक्स टर्न्स अनुपात: |
1:1 ±2% |
ओसीएल: |
350 µH न्यूनतम. |
अलगाव वोल्टेज: |
1500 वीआरएम/2250 वीडीसी |
परिचालन तापमान: |
-40°C से +125°C |
योग्यता: |
एईसी-Q200 |
अनुपालन: |
RoHS, IEEE 802.3 संगत |
भाग संख्या: |
SM13072APEL |
उत्पाद का प्रकार: |
10/100 बेस-टी लैन ट्रांसफार्मर |
समारोह: |
ईथरनेट प्रतिबाधा मिलान और अलगाव |
एकीकृत सामान्य मोड चोक: |
हाँ |
बढ़ते: |
सरफेस माउंट (एसएमडी) |
पैकेट: |
16-पिन एसएमडी/एसओआईसी-शैली पैकेज |
निर्माण: |
कमरों का |
TX टर्न्स अनुपात: |
1:1 ±2% |
आरएक्स टर्न्स अनुपात: |
1:1 ±2% |
ओसीएल: |
350 µH न्यूनतम. |
अलगाव वोल्टेज: |
1500 वीआरएम/2250 वीडीसी |
परिचालन तापमान: |
-40°C से +125°C |
योग्यता: |
एईसी-Q200 |
अनुपालन: |
RoHS, IEEE 802.3 संगत |

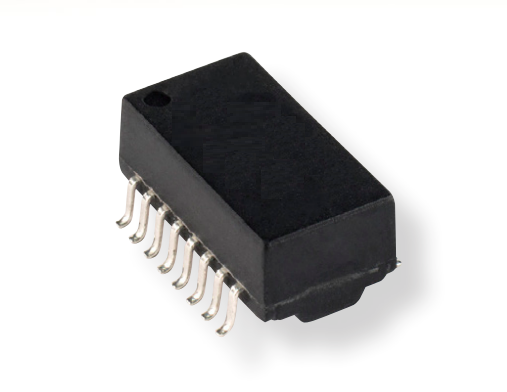

SM13072APEL एक उच्च-विश्वसनीयता, सतह-माउंट (16-पिन SOIC) असतत 10/100 बेस-टी ईथरनेट पल्स ट्रांसफार्मर मॉड्यूल है जिसे विशेष रूप से कठोर ऑटोमोटिव और औद्योगिक वातावरण के लिए इंजीनियर किया गया है। पूरी तरह से पॉटेड निर्माण, स्वचालित कॉइल वाइंडिंग, और केबल-साइड एकीकृत कॉमन मोड चोक के साथ निर्मित, यह +125 डिग्री सेल्सियस तक निरंतर संचालन, मजबूत विभेदक शोर प्रतिरक्षा (DCMRR: -35 dB), और 1500 Vrms / 2250 Vdc के दोहरे ढांकता हुआ अलगाव प्रदान करता है।
| पैरामीटर | विनिर्देश | इंजीनियरिंग महत्व |
| ईथरनेट गति | 10/100 बेस-टी (फास्ट ईथरनेट) | एडाप्टर, हब और LOM के लिए पूर्ण IEEE 802.3 संगतता |
| संचालन तापमान | -40 डिग्री सेल्सियस से +125 डिग्री सेल्सियस | ऑटोमोटिव इंजन बे और कठोर औद्योगिक के लिए AEC-Q200 योग्य |
| टर्न अनुपात | 1 : 1 (TX) / 1 : 1 (RX) ±2% | वोल्टेज-मोड और करंट-मोड PHYs के लिए सममित मिलान |
| ओपन सर्किट इंडक्टेंस (OCL) | 350 μH न्यूनतम। (@ 100 kHz, 0.1 V, 8 mA DC बायस) | प्रत्यक्ष DC असंतुलन के तहत चुंबकीय कोर संतृप्ति को रोकता है |
| ढांकता हुआ अलगाव (हाइपोट) | 1500 Vrms / 2250 Vdc (60 सेकंड @ 1 mA) | लाइन सर्ज, EFT, और ESD के खिलाफ असाधारण सुरक्षा |
| पैकेज निर्माण | 16-पिन SMD SOIC, पॉटेड ("P") | नमी प्रवेश, गंभीर थर्मल साइकलिंग, और कंपन का प्रतिरोध करता है |
| विनिर्माण प्रक्रिया | स्वचालित वाइंडिंग और चोक असेंबली | प्रति इकाई लंबाई उच्च ट्विस्ट घनत्व; अल्ट्रा-लो लीकेज इंडक्टेंस (0.5 μH) |
| मानक पैकेजिंग | टेप और रील (13-इंच रील, 600 पीसी/रील) | उच्च गति स्वचालित SMT पिक-एंड-प्लेस लाइनों के लिए अनुकूलित |
सभी विद्युत विनिर्देश नीचे निर्दिष्ट हैं25 डिग्री सेल्सियसजब तक अन्यथा न कहा गया हो।
| विद्युत पैरामीटर | परीक्षण की स्थिति | विनिर्देश |
|---|---|---|
| TX टर्न अनुपात | 100 kHz, 0.1 V | 1:1 ±2% |
| RX टर्न अनुपात | 100 kHz, 0.1 V | 1:1 ±2% |
| ओपन सर्किट इंडक्टेंस (OCL) | 100 kHz, 0.1 V, 8 mA DC बायस | 350 μH न्यूनतम। |
| लीकेज इंडक्टेंस, TX | 100 kHz, 0.1 V, TX शॉर्टेड के साथ TD | 0.5 μH अधिकतम। |
| लीकेज इंडक्टेंस, RX | 100 kHz, 0.1 V, RX शॉर्टेड के साथ RD | 0.5 μH अधिकतम। |
| वाइंडिंग-टू-वाइंडिंग कैपेसिटेंस | 100 kHz, 0.1 V | 35 pF अधिकतम। |
| DCR, TD और RD | चिप साइड | 1.4 Ω अधिकतम। |
| DCR, TX और RX | केबल साइड | 1.0 Ω अधिकतम। |
| इंसर्शन लॉस | 1–100 MHz | -1.1 dB अधिकतम। |
| रिटर्न लॉस | 1–40 MHz, 100 Ω लोड | -16 dB न्यूनतम। |
| रिटर्न लॉस | 40–100 MHz, 100 Ω लोड | -10 + 20 log(f/80 MHz) dB न्यूनतम। |
| क्रॉसस्टॉक | 1–60 MHz | -40 dB न्यूनतम। |
| क्रॉसस्टॉक | 60–100 MHz | -35 dB न्यूनतम। |
| कॉमन मोड रिजेक्शन | 1–60 MHz | -37 dB न्यूनतम। |
| कॉमन मोड रिजेक्शन | 60–100 MHz | -30 dB न्यूनतम। |
| डिफरेंशियल-टू-कॉमन-मोड रिजेक्शन रेशियो | 30 MHz | -35 dB न्यूनतम। |
| डिफरेंशियल-टू-कॉमन-मोड रिजेक्शन रेशियो | 60 MHz | -35 dB न्यूनतम। |
| हाई-पॉट | TD से TX / RD से RX, 1 mA, 60 s | 1500 Vrms / 2250 Vdc |
प्रकाशित Bourns डेटाशीट समान कोर विद्युत विशेषताओं को प्रदान करती है, जिसमें 350 μH OCL, 0.5 μH अधिकतम लीकेज इंडक्टेंस, 35 pF अधिकतम वाइंडिंग कैपेसिटेंस, -1.1 dB अधिकतम इंसर्शन लॉस और 1500 Vrms अलगाव शामिल है।
ओपन सर्किट इंडक्टेंस (OCL) 10/100 ईथरनेट ट्रांसफार्मर के लिए एक प्रमुख चयन पैरामीटर है। SM13072APEL 100 kHz, 0.1 V और 8 mA DC बायस पर न्यूनतम 350 μH निर्दिष्ट करता है।इंजीनियरों को वैकल्पिक 10/100 LAN ट्रांसफार्मर की तुलना करते समय परीक्षण स्थितियों के बिना इंडक्टेंस मानों की तुलना करने के बजाय समान माप स्थितियों के तहत OCL का मूल्यांकन करना चाहिए।सिग्नल इंटीग्रिटी के लिए कम लीकेज इंडक्टेंस
SM13072APEL ट्रांसमिट और रिसीव दोनों चैनलों के लिए अधिकतम 0.5 μH लीकेज इंडक्टेंस निर्दिष्ट करता है। कम लीकेज इंडक्टेंस ट्रांसफार्मर की इच्छित उच्च-आवृत्ति युग्मन विशेषताओं को बनाए रखने में मदद करता है।
SM13072APEL LAN मैग्नेटिक्स डेटाशीटविद्युत योजना और पिन कॉन्फ़िगरेशनSM13072APEL दो सममित 1:1 चैनल (ट्रांसमिट TX और रिसीव RX) को एकीकृत करता है। कॉमन मोड चोक (CMC) सेकेंडरी (केबल) साइड पर स्थित हैं (पिन 14/16 और 9/11) ताकि PCB ग्राउंड सिस्टम में प्रवेश करने से पहले कॉमन-मोड इलेक्ट्रोमैग्नेटिक शोर को कम किया जा सके।
ट्रांसमिट चैनल (TX) रिसीव चैनल (RX) PHY साइड केबल साइड PHY साइड केबल साइड पिन 1 (TD+) ─────┬─── ┌─── पिन 16 (TX+) पिन 6 (RD+) ─────┬─── ┌─── पिन 11 (RX+) ) ( ) ( पिन 2 (CT) ───┤ 1:1 ├─── पिन 15 (CT) पिन 7 (CT) ───┤ 1:1 ├─── पिन 10 (CT) ) ( [कॉमन मोड ) ( [कॉमन मोड पिन 3 (TD-) ─────┴─── └─── चोक] पिन 8 (RD-) ─────┴─── └─── चोक] पिन 14 (TX-) पिन 9 (RX-) *नोट: पिन 4, 5, 12, और 13 नो कनेक्ट (NC) हैं।पिन असाइनमेंट टेबलपिन #
विवरणकनेक्शन गंतव्य1
पैकेज आयाम (16-पिन SOIC)बॉडी की लंबाई: 12.80 ± 0.25 मिमी (0.504 ± 0.010 इंच)
बॉडी की चौड़ाई:
6.90 ± 0.25 मिमी (0.272 ± 0.010 इंच)
समग्र चौड़ाई (लीड-टू-लीड):
9.50 ± 0.25 मिमी (0.374 ± 0.010 इंच) पैकेज की ऊंचाई: 5.65 ± 0.25 मिमी (0.222 ± 0.010 इंच)लीड पिच:
1.27 ± 0.05 मिमी (0.050 ± 0.002 इंच)
लीड की चौड़ाई:
Q1: क्या SM13072APEL ऑटोमोटिव अनुप्रयोगों के लिए योग्य है?
