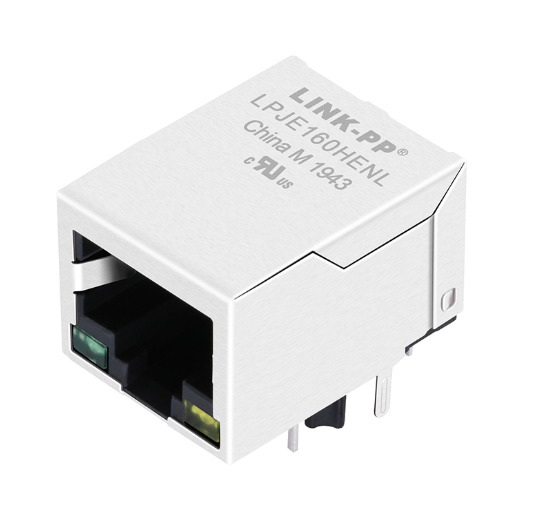

LPJE160HENL टैब-डाउन आरजे45 मॉड्यूलर जैक ग्रीन/येलो एलईडी के साथ, इंडस्ट्रियल ग्रेड

LINK-PP LPJE160HENL एक मजबूत, सिंगल-पोर्ट (1x1) 8P8C शील्डेड RJ45 मॉड्यूलर जैक है जिसे इंटीग्रेटेड मैग्नेटिक्स (नॉन-मैगजैक / डायरेक्ट पास-थ्रू) के बिना इंजीनियर किया गया है। स्पेस-सेविंग टैब-डाउन (लैच-डाउन) ओरिएंटेशन में इंटीग्रेटेड ग्रीन और येलो LED स्टेटस इंडिकेटर्स के साथ डिज़ाइन किया गया है, यह केवल 21.30 मिमी की कॉम्पैक्ट डेप्थ प्रोफाइल प्रदान करता है—मानक मैगजैक कनेक्टर्स से 30% छोटा।

-40°C से +85°C की विस्तारित औद्योगिक तापमान रेंज में मज़बूती से काम करते हुए, LPJE160HENL में 1000V AC डाइइलेक्ट्रिक विदस्टैंड वोल्टेज, टिकाऊ 50 µ-इंच गोल्ड फ्लैश कॉन्टैक्ट प्लेटिंग, और UL 94V-0 फ्लेम-रिटार्डेंट थर्मोप्लास्टिक हाउसिंग (UL सर्टिफाइड: फाइल E484635) है। यह उन हार्डवेयर डिज़ाइनों के लिए प्रमुख इंटरकनेक्ट विकल्प है जिन्हें बाहरी डिस्क्रीट ट्रांसफार्मर टोपोलॉजी, हाई-वोल्टेज मेडिकल/इंडस्ट्रियल आइसोलेशन, या RS-485, RS-232, CAN बस, DMX-512, और Modbus सहित नॉन-ईथरनेट सीरियल बस इंटरफेस की आवश्यकता होती है।

[इंजीनियरिंग एक्शन हब]

• 📭 [आधिकारिक इंजीनियरिंग ड्राइंग LP09102425 डाउनलोड करें (LPJE160HENL.pdf)]
• 📄 [3D STEP मॉडल और ECAD फुटप्रिंट डाउनलोड करें (Altium / KiCad / OrCAD)]
• 🎁 [निःशुल्क इंजीनियरिंग मूल्यांकन नमूने का अनुरोध करें]
• 📈 [सीधे निर्माता मूल्य कोट का अनुरोध करें (RFQ)]

तकनीकी विशिष्टताएँ और पैरामीट्रिक डेटा

1. सामान्य और यांत्रिक विशिष्टताएँ

2. विद्युत विशिष्टताएँ (@ 25°C)

3. इंटीग्रेटेड LED ऑप्टिकल और इलेक्ट्रिकल स्पेसिफिकेशन्स

रिवर्स-पोलरिटी लेआउट त्रुटियों को रोकने के लिए, आंतरिक LED सर्किट्री और ऑप्टिकल पैरामीटर नीचे परिभाषित किए गए हैं:

बायां LED (हरा)                 दायां LED (पीला)
      पिन 9 (+)                        पिन 11 (+)
        ┌───┬───┐                            ┌───┬───┐
        │   │   │                            │   │   │
        └───┴───┘                            └───┴───┘
      पिन 10 (-)                       पिन 12 (-)

4. पर्यावरण और सोल्डरिंग प्रोफाइल

• ऑपरेटिंग तापमान रेंज: -40°C से +85°C (वास्तविक औद्योगिक विस्तारित ग्रेड)
• स्टोरेज तापमान रेंज: -40°C से +85°C
• वेव / रिफ्लो सोल्डरिंग थर्मल लिमिट: 5 सेकंड अधिकतम के लिए 250°C टिप तापमान

LPJE160HENL RJ45 मॉड्यूलर जैक डेटाशीट - मैकेनिकल

नॉन-मैग्नेटिक RJ45 क्यों चुनें?

जबकि मैगजैक मानक पीसी नेटवर्किंग पर हावी हैं, नॉन-मैग्नेटिक LPJE160HENL औद्योगिक और नॉन-ईथरनेट अनुप्रयोगों में महत्वपूर्ण वास्तुशिल्प चुनौतियों का समाधान करता है:

1. नॉन-ईथरनेट सीरियल प्रोटोकॉल (RS-485 / CAN / DMX-512) इंटीग्रेटेड ट्रांसफार्मर DC/लो फ्रीक्वेंसी को ब्लॉक करते हैं। LPJE160HENL DC/सीरियल डेटा का पूर्ण पास-थ्रू करने की अनुमति देता है।
2. 2हाई-आइसोलेशन मेडिकल / डिस्क्रीट मैग्नेटिक्स बोर्ड डिजाइनरों को पीसीबी पर विशेष 4kV~6kV रीइन्फोर्स्ड आइसोलेशन डिस्क्रीट ट्रांसफार्मर के साथ जोड़ी बनाने में सक्षम बनाता है।
3. कॉम्पैक्ट 21.30 मिमी डेप्थ (स्पेस-कंस्ट्रेंड एनक्लोजर) विशिष्ट मैगजैक (>32 मिमी डेप्थ) से 10 मिमी से अधिक छोटा, फ्रंट-पैनल से बैकप्लेन फुटप्रिंट को काफी कम करता है।

यांत्रिक आयाम और अनुशंसित पीसीबी लेआउट

अनुशंसित पीसीबी लेआउट आयाम (टॉप व्यू)

            15.80 मिमी [चौड़ाई]
     ┌──────────────────────────────────┐
     │  [फ्रंट मैचिंग कैविटी]      │
     │                             │
     │  (2-Ø3.25) लोकेटिंग पेग्स    │  स्पेसिंग: 12.93 मिमी
     │  (2-Ø1.70) शील्ड टैब      │  स्पेसिंग: 15.50 मिमी
     │                             │
     │  पिन 9-12 (LEDs)            │  पिच: 2.54 मिमी
     │  पिन 1-8  (सिग्नल कॉन्टैक्ट्स) │  पिच: 1.27 मिमी ऑफसेट / 2.54 मिमी रो
     └──────────────────────────────────┘
              21.30 मिमी [डेप्थ]

• समग्र बाहरी आयाम: 15.80 मिमी (चौड़ाई) × 13.70 मिमी (ऊंचाई पीसीबी के ऊपर) × 21.30 मिमी (गहराई)।
• लोकेटिंग पेग व्यास: यांत्रिक एंटी-ट्विस्ट स्थिरीकरण के लिए 12.93 मिमी सेंटर-टू-सेंटर पर स्थित 2× Ø3.25 मिमी छेद।
• शील्ड ग्राउंड पोस्ट स्पेसिंग: कठोर पैनल ग्राउंड बॉन्डिंग के लिए 15.50 मिमी पर स्थित 2× Ø1.70 मिमी छेद।
• सिग्नल कॉन्टैक्ट स्पेसिंग: स्टैगरड डुअल रो में 8× Ø0.90 मिमी छेद (1.27 मिमी कॉलम पिच, 2.54 मिमी रो पिच)।

पैकेजिंग, सोर्सिंग और मास्टर कार्टन लॉजिस्टिक्स

LPJE160HENL कस्टम-मोल्डेड, इलेक्ट्रोस्टैटिक-डिस्चार्ज (ESD) सुरक्षित ट्रे में डिलीवर किया जाता है जो स्वचालित पिक-एंड-प्लेस इंसर्शन और मानकीकृत असेंबली लाइनों के लिए डिज़ाइन किया गया है:

• प्राथमिक पैकेजिंग (ट्रे): प्रति मोल्डेड ट्रे 50 पीस।
• स्टैक कॉन्फ़िगरेशन: प्रति वर्टिकल स्टैक 20 ट्रे (1,000 पीस)।
• मास्टर कार्टन पैकेजिंग: प्रति मास्टर कार्टन 2 स्टैक = 40 ट्रे = 2,000 पीस।
• मास्टर कार्टन आयाम: 525 मिमी × 300 मिमी × 235 मिमी।
• मानक फैक्ट्री लीड टाइम: 2–4 सप्ताह (गतिशील OEM पूर्वानुमान के लिए बफर स्टॉक बनाए रखा जाता है)।
• शिपिंग दस्तावेज़: प्रमाण पत्र (CoC), RoHS अनुपालन विवरण, पैकिंग सूची, और पूर्ण लॉट ट्रेसिबिलिटी।

अक्सर पूछे जाने वाले प्रश्न

Q1: LPJE160HENL और RJ45 मैगजैक के बीच कार्यात्मक अंतर क्या है?

A: LPJE160HENL में कोई आंतरिक चुंबकीय ट्रांसफार्मर या चोक कॉइल नहीं होता है। यह एक डायरेक्ट फिजिकल पास-थ्रू कनेक्टर है। यदि आप इस पार्ट के साथ एक मानक 10/100/1000BASE-T ईथरनेट पोर्ट डिज़ाइन कर रहे हैं, तो आपको अपने पीसीबी पर डिस्क्रीट मैग्नेटिक ट्रांसफार्मर लगाने होंगे। इसके विपरीत, यदि आप RJ45 पर RS-485, CAN बस, या मालिकाना DC सिस्टम डिज़ाइन कर रहे हैं, तो DC सिग्नल के इंडक्टिव शॉर्टिंग को रोकने के लिए नॉन-मैग्नेटिक डिज़ाइन अनिवार्य है।

Q2: इंटीग्रेटेड LEDs के लिए सटीक पिन पोलरिटी क्या है?

A: इंजीनियरिंग ड्राइंग के अनुसार:

• बायां LED (हरा): पिन 9 एनोड (+), पिन 10 कैथोड (-)।
• दायां LED (पीला): पिन 11 एनोड (+), पिन 12 कैथोड (-)।

Q3: "टैब-डाउन" ओरिएंटेशन का यांत्रिक महत्व क्या है?

A: "टैब-डाउन" (या लैच-डाउन) का मतलब है कि RJ45 केबल प्लग रिलीज लैच पीसीबी की सतह की ओर नीचे की ओर होता है। यह डिज़ाइन RJ45 पोर्ट के ठीक ऊपर लगे ऊपरी चेसिस होंठों, डॉटरबोर्डों या डिस्प्ले बेज़ल्स के साथ यांत्रिक हस्तक्षेप को रोकता है।

Q4: क्या LPJE160HENL कठोर औद्योगिक वातावरण के लिए रेटेड है?

A: हाँ। मानक वाणिज्यिक मॉड्यूलर जैक के विपरीत जो केवल 0°C से +70°C के लिए रेटेड हैं, LPJE160HENL -40°C से +85°C ऑपरेटिंग तापमान के लिए पूरी तरह से रेटेड है, इसमें 750 मैचिंग साइकल की उच्च-ड्यूरेबिलिटी कॉन्टैक्ट रेटिंग है, और इसमें UL 94V-0 फ्लेमेबिलिटी सर्टिफिकेशन (फाइल E484635) है।
