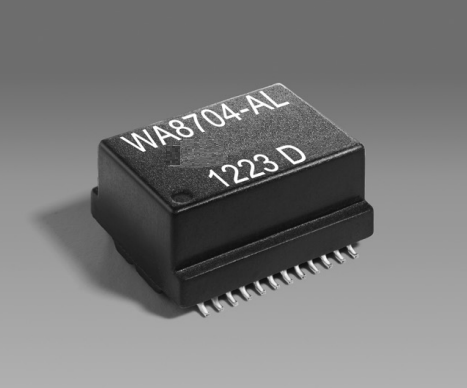

WA8704-ALD 1500Vrms PoE सिग्नल पाथ ट्रांसफार्मर (150W, IEEE 802.3bt, गीगाबिट)

हार्डवेयर इंजीनियरों के लिए जो WA8704-ALD को पीसीबी लेआउट में एकीकृत करते हैंः

1. थर्मल मैनेजमेंटःध्यान रहे कि प्रत्येक केबल-साइड सेंट्रल नल पर 1.5 ए सीसी करंट लगाने से लगभग 15°C तापमान वृद्धि होगी (25°C परिवेश से) ।पीसीबी डिजाइन में पर्याप्त तांबा डालने और गर्मी फैलाने के लिए थर्मल मार्ग सुनिश्चित करें, विशेष रूप से 85°C की ऊपरी सीमा के पास काम करने पर।
2. रिफ्लो सोल्डरिंग:अत्यधिक टिकाऊ समापन +260°C पर अधिकतम तीन 40 सेकंड के रिफ्लो चक्र का सामना कर सकते हैं।भागों को आंतरिक तनाव से बचने के लिए चक्रों के बीच कमरे के तापमान तक पूरी तरह से ठंडा होने दिया जाना चाहिए.
3. एसएमटी के लिए पैकेजिंगःभाग टेप और रील प्रारूप में आपूर्ति की जाती है (250 भाग प्रति 13-इंच रील) प्लास्टिक टेप 32.4 मिमी चौड़ा है, जिसमें 24 मिमी की जेब की दूरी है, जो उच्च गति वाली स्वचालित पिक-एंड-प्लेस मशीनों के लिए अनुकूलित है।

उत्पाद का अवलोकन

WA8704-ALD एक प्रीमियम, उच्च प्रदर्शन PoE (पावर ओवर ईथरनेट) सिग्नल पथ ट्रांसफार्मर है। विशेष रूप से IEEE 802 की कठोर मांगों को पूरा करने और उससे अधिक करने के लिए डिज़ाइन किया गया है।3 बीटी उच्च शक्ति पोई मानक, यह सतह-माउंट (एसएमडी) ट्रांसफार्मर अगली पीढ़ी के गीगाबिट ईथरनेट (जीबीटी) अनुप्रयोगों के लिए डिज़ाइन किया गया है।

प्रत्येक केंद्र टैप पर 1.5 ए के साथ एक बड़े पैमाने पर 150 W 4-जोड़ी सिग्नल पथ को संभालने में सक्षम, WA8704-ALD सिग्नल अखंडता से समझौता किए बिना अभूतपूर्व शक्ति वितरण प्रदान करता है।यह गीगाबिट ईथरनेट के लिए रिटर्न हानि आवश्यकताओं से काफी अधिक है, उच्च-वाट की शक्ति के साथ-साथ अपरिवर्तित डेटा संचरण सुनिश्चित करता है। औद्योगिक ऑपरेटिंग तापमान रेंज के साथ 40 °C से + 85 °C और एक मजबूत 1500 Vrms अलगाव,यह ट्रांसफार्मर उच्च शक्ति PoE स्विच डिजाइन इंजीनियरों के लिए अंतिम विकल्प है, उन्नत पीटीजेड कैमरे, 5जी छोटे सेल और पीओई स्मार्ट लाइटिंग नेटवर्क।

प्रमुख विशेषताएं

1अगली पीढ़ी की पावर हैंडलिंग (IEEE 802.3bt)

सबसे अधिक मांग वाले PoE++ अनुप्रयोगों के लिए डिज़ाइन किया गया, WA8704-ALD एक 150W 4-pair पावर आर्किटेक्चर का समर्थन करता है। यह 1.5 असाधारण थर्मल दक्षता के साथ केबल-साइड सेंटर नल पर एक सीसी करंट (परिवेश के 25 डिग्री सेल्सियस के आधार रेखा से केवल 15 डिग्री सेल्सियस तापमान वृद्धि का कारण बनता है).

2निर्दोष गीगाबिट सिग्नल अखंडता

बिजली वितरण डेटा गति की कीमत पर नहीं आना चाहिए। यह ट्रांसफार्मर एक उच्च ग्रेड फेराइट कोर पर सावधानीपूर्वक घुमाया जाता है मानक गीगाबिट ईथरनेट वापसी हानि आवश्यकताओं से अधिक करने के लिए,क्रॉसस्टॉक को कम करना और डिफरेंशियल टू कॉमन मोड रिजेक्शन को अधिकतम करना.

3उच्च विश्वसनीयता वाली अलगाव एवं निर्माण

सुरक्षा और स्थायित्व B2B हार्डवेयर में सर्वोपरि हैं। WA8704-ALD 1500 Vrms घुमाव-टू-घुमाव अलगाव (एक मिनट के लिए) प्रदान करता है। इसके अलावा,यह MSL 1 (नमी संवेदनशीलता स्तर) रेटिंग का दावा करता है, जिसका अर्थ है कि यह असीमित फर्श जीवन (<30°C / 85% आरएच) है और रिफ्लो सोल्डरिंग से पहले कोई बेकिंग की आवश्यकता नहीं है।

तकनीकी विनिर्देश

1विद्युत और प्रदर्शन मापदंड

2मैकेनिकल और सामग्री विनिर्देश

3पर्यावरण और मिलाप रेटिंग

WA8704-ALD PoE ट्रांसफार्मर डेटाशीट

लक्षित अनुप्रयोग

WA8704-ALD पावर सोर्सिंग उपकरण (PSE) और पावरड डिवाइस (PD) के लिए एक आवश्यक निष्क्रिय घटक है जिसके लिए IEEE 802.3bt अनुपालन की आवश्यकता होती हैः

• नेटवर्किंग बुनियादी ढांचाःउच्च-शक्ति वाले PoE++ स्विच, मिडस्पैन और इंजेक्टर।
• दूरसंचार:5जी छोटे सेल और बाहरी वाई-फाई 6/6ई एक्सेस पॉइंट।
• स्मार्ट बिल्डिंग एंड सिक्योरिटीःपैन टिल्ट-ज़ूम (पीटीजेड) आईपी कैमरे, स्मार्ट एलईडी प्रकाश व्यवस्था (पीओई प्रकाश व्यवस्था) और एक्सेस कंट्रोल पैनल।
• औद्योगिक IoT:औद्योगिक कंप्यूटर और रिमोट सेंसर हब जिन्हें एकल केबल बिजली और उच्च गति डेटा की आवश्यकता होती है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न: WA8704-ALD ट्रांसफार्मर की अधिकतम शक्ति क्या है?

A: WA8704-ALD को 150 W 4-pair सिग्नल पथ को संभालने के लिए डिज़ाइन किया गया है, प्रत्येक केंद्र नल पर 1.5 A तक DC धारा के साथ, इसे IEEE 802.3bt PoE ++ अनुप्रयोगों के लिए पूरी तरह से उपयुक्त बनाता है।

प्रश्न: क्या यह ट्रांसफार्मर गीगाबिट ईथरनेट गति का समर्थन करता है?

उत्तर: हाँ, यह विशेष रूप से गीगाबिट ईथरनेट (जीबीटी) के लिए डिज़ाइन किया गया है और उत्कृष्ट संकेत अखंडता की गारंटी देने के लिए मानक वापसी हानि आवश्यकताओं से अधिक है।

प्रश्न: अलगाव वोल्टेज (हाय-पॉट) रेटिंग क्या है?

उत्तरः ट्रांसफार्मर में एक मिनट के लिए 1500 Vrms का एक मजबूत अलगाव वोल्टेज होता है।

प्रश्नः क्या WA8704-ALD पीसीबी असेंबली के दौरान नमी के प्रति संवेदनशील है?

A: नहीं, इसमें 1 का नमी संवेदनशीलता स्तर (MSL) है, जिसका अर्थ है कि मानक परिस्थितियों (<30°C / 85% आरएच) में इसका असीमित फर्श जीवन है और रिफ्लो सोल्डरिंग से पहले प्री-बेकिंग की आवश्यकता नहीं है।

प्रश्न: इस घटक के सटीक आयाम क्या हैं?

उत्तर: अधिकतम आयाम 16.50 मिमी (लंबाई) x 18.60 मिमी (चौड़ाई) x 10.16 मिमी (ऊंचाई) हैं। यह 24-पैड सतह माउंट (एसएमडी) पदचिह्न का उपयोग करता है।
