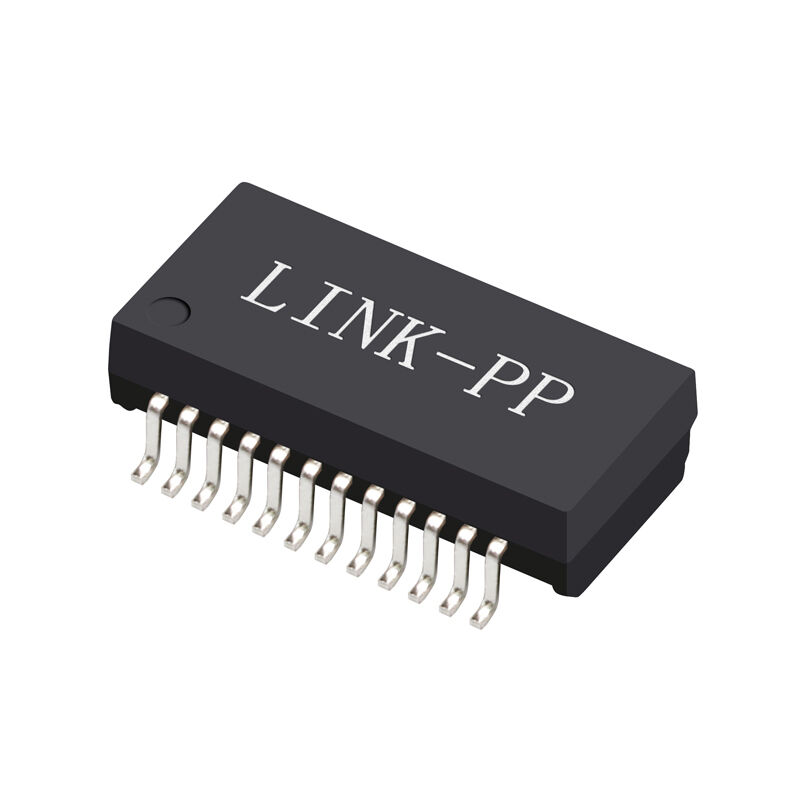

HX5084NLT 1000Base-T औद्योगिक ग्रेड SMT ईथरनेट ट्रांसफार्मर

HX5084NLT एक एकल-पोर्ट औद्योगिक-ग्रेड 1000Base-T LAN ट्रांसफार्मर है जिसमें 1: 1 टर्न अनुपात, व्यापक तापमान रेंज और मजबूत ईथरनेट डिजाइनों के लिए IEEE 802.3 अनुपालन है।

HX5084NLT गीगाबिट लैन ट्रांसफार्मर अवलोकन

HX5084NLT एक इंडस्ट्री-स्टैंडर्ड, उच्च विश्वसनीयता वाला सिंगल-पोर्ट गीगाबिट ईथरनेट (1000Base-T) LAN ट्रांसफार्मर है जिसे सतह माउंट (SMD/SMT) अनुप्रयोगों के लिए डिज़ाइन किया गया है।कठोर वातावरण का सामना करने के लिए डिज़ाइन किया गया, इसमें औद्योगिक परिचालन तापमान -40°C से +85°C तक है।

आईईईई 802.3 विनिर्देशों के पूर्ण अनुपालन में, यह 1:1 अनुपात चुंबकीय मॉड्यूल मजबूत संकेत अखंडता और बेहतर विद्युत अलगाव सुनिश्चित करने के लिए एक सिद्ध समाधान है।यह व्यापक रूप से औद्योगिक नियंत्रण प्रणालियों में उपयोग के लिए इंजीनियरों द्वारा अपनाया जाता है, उद्यम रूटर, नेटवर्क स्विच और दूरसंचार मदरबोर्ड अत्यधिक तापमान के अधीन हैं।

मुख्य विशेषताएं

• नेटवर्क गतिः10/100/1000 बेस-टी गीगाबिट ईथरनेट का समर्थन करता है।
• विन्यासःएकल-पोर्ट (1x1) पदचिह्न।
• औद्योगिक ग्रेड:विस्तारित ऑपरेटिंग तापमान -40°C से +85°C तक।
• उच्च अलगावः1500 वीआरएमएस न्यूनतम इनपुट-आउटपुट अलगाव (60 सेकंड) मजबूत उपकरण सुरक्षा के लिए।
• मानक अनुपालनःIEEE 802.3 विनिर्देशों को पूरा करता है और उससे अधिक है।
• पैकेजिंगः स्वचालित एसएमटी असेंबली के लिए टेप और रील (टी) ।

HX5084NLT SMT ईथरनेट ट्रांसफार्मर की विद्युत विशेषताएं

निम्नलिखित विद्युत विशेषताओं को लागू करते हैं+25°C जब तक अन्यथा निर्दिष्ट न हो.

गीगाबिट ईथरनेट चुंबकीय मॉड्यूलHX5084NLT डेटाशीट

पर्यावरण, यांत्रिक और सामग्री विनिर्देश

HX5084NLT को उच्च मात्रा में विनिर्माण और दीर्घकालिक विश्वसनीयता के लिए डिज़ाइन किया गया है।

1. पर्यावरण अनुपालन:100% RoHS अनुपालन और सीसा मुक्त.
2. हेडर सामग्रीः डीएपी (डायलील फ्थालेट) UL 94V-0 के साथ असाधारण आयामी स्थिरताज्वलनशीलता रेटिंग या बेहतर।
3. भंडारण तापमानः-50°C से +125°C तक।
4. नमी संवेदनशीलता स्तर (MSL): J-STD-020, स्तर 1(नहीं नमी संवेदनशील ️ असीमित मंजिल जीवन) ।
5. वेल्डेबिलिटी मानकः

• • **J-STD-002** के अनुरूपः 245°C पर वापस प्रवाह प्रोफ़ाइल पर मिलाप योग्यता।
  • **J-STD-075** के अनुरूपः आर 7, 245°C अधिकतम रिफ्लो सोल्डर के माध्यम से।

विशिष्ट अनुप्रयोग

HX5084NLT ईथरनेट-सक्षम प्रणालियों के लिए एक मजबूत फिट है जिन्हें कॉम्पैक्ट, विश्वसनीय और औद्योगिक-ग्रेड चुंबक की आवश्यकता होती है।

सामान्य अनुप्रयोगों में शामिल हैंः

• औद्योगिक नियंत्रण उपकरण
• ईथरनेट रूटर और स्विच
• संचार मदरबोर्ड
• गीगाबिट लैन इंटरफेस
• एम्बेडेड नेटवर्किंग सिस्टम
• नेटवर्क स्वचालन उपकरण
• कठोर वातावरण में कनेक्टिविटी डिजाइन

HX5084NLT LAN ट्रांसफार्मर के बारे में अक्सर पूछे जाने वाले प्रश्न

उत्पाद इंजीनियरों और खरीद टीमों के लिए, HX5084NLT इस कारण से बाहर खड़ा है क्योंकि यहमानक 1000Base-T संगतताके साथऔद्योगिक तापमान प्रतिरोधऔरएसएमटी असेंबली सुविधायह विशेष रूप से उन डिजाइनों में उपयोगी है जहां बोर्ड स्थान सीमित है लेकिन विश्वसनीयता से समझौता नहीं किया जा सकता है।

इसका मजबूत रिटर्न हानि, क्रॉसस्टॉक, और सामान्य मोड अस्वीकृति प्रदर्शन स्वच्छ संकेत संचरण का समर्थन करने में मदद करते हैं,जबकि 1500 वीआरएमएस अलगाव रेटिंग सिस्टम एकीकरण के लिए सुरक्षा की एक अतिरिक्त परत जोड़ता है.

1. क्या HX5084NLT 1000Base-T ईथरनेट के लिए उपयुक्त है?

हाँ. HX5084NLT के लिए बनाया गया है1000Base-T गीगाबिट ईथरनेटआवेदन और बैठकेंआईईईई 802.3विनिर्देश।

2HX5084NLT का कार्य तापमान क्या है?

ऑपरेटिंग तापमान सीमा है-40°C से +85°C तकइसे औद्योगिक और उच्च तापमान वाले वातावरण के लिए उपयुक्त बनाता है।

3क्या HX5084NLT एक SMT ट्रांसफार्मर है?

हाँ. यह एक हैसतह-माउंट (एसएमटी) लैन ट्रांसफार्मर, जो स्वचालित पीसीबी असेंबली और कॉम्पैक्ट लेआउट का समर्थन करता है।

4क्या HX5084NLT RoHS के अनुरूप है?

हाँ. HX5084NLT हैRoHS अनुरूप.

5. HX5084NLT की अलगाव क्षमता क्या है?

इनपुट-आउटपुट अलगाव है60 सेकंड के लिए न्यूनतम 1500 वीआरएमएस.
