उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: RoHS
मॉडल संख्या: L834-1K1T-S7
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 65/780 पीसी
मूल्य: $0.6-$1.0
पैकेजिंग विवरण: टेप और रील (65X12=780)
प्रसव के समय: 3-5 दिन
भुगतान शर्तें: डी/ए,डी/पी
आपूर्ति की क्षमता: 5kk/महीना
उत्पाद प्रकार: |
गिगाबिट RJ45 मैगजेक |
पी/एन: |
L834-1K1T-S7 |
रफ़्तार: |
1000base-t |
एलईडी रंग: |
वाईजी/जी |
बंदरगाह विन्यास: |
टैब डाउन |
ऊंचाई प्रोफ़ाइल: |
मध्य-तल |
ईएमआई टैब: |
हाँ |
रोह्स आज्ञाकारी: |
हाँ |
उत्पाद प्रकार: |
गिगाबिट RJ45 मैगजेक |
पी/एन: |
L834-1K1T-S7 |
रफ़्तार: |
1000base-t |
एलईडी रंग: |
वाईजी/जी |
बंदरगाह विन्यास: |
टैब डाउन |
ऊंचाई प्रोफ़ाइल: |
मध्य-तल |
ईएमआई टैब: |
हाँ |
रोह्स आज्ञाकारी: |
हाँ |

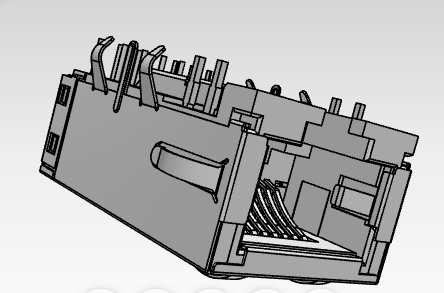

बेल फ्यूज L834-1K1T-S7 एक प्रीमियम, उच्च प्रदर्शन वाला मैगजैक है जिसे गीगाबिट ईथरनेट (1000BASE-T) अनुप्रयोगों के लिए डिज़ाइन किया गया है। स्थान-बाधित डिज़ाइन के लिए इंजीनियर किया गया, यह 1x1, टैब डाउन, लो प्रोफाइल / मिड-प्लेन आरजे 45 कनेक्टर में एकीकृत मैग्नेटिक्स की सुविधा है जो पीसीबी पदचिह्न को कम करती है, सिग्नल अखंडता में सुधार करती है, और मजबूत ईएमआई अनुपालन सुनिश्चित करती है।
स्पष्ट नेटवर्क स्थिति संकेत और बेहतर शोर परिरक्षण के लिए मजबूत ईएमआई टैब के लिए बिल्ट-इन येलो-ग्रीन/ग्रीन (YG/G) एलईडी से सुसज्जित, L834-1K1T-S7 एंटरप्राइज नेटवर्किंग, दूरसंचार और औद्योगिक कंप्यूटिंग अनुप्रयोगों के लिए अत्यधिक विश्वसनीय है। यह पूरी तरह से RoHS अनुरूप और UL मान्यता प्राप्त है।
यदि आप एक खोज रहे हैं1000BASE-T मैगजैक 1x1कॉम्पैक्ट फ़ुटप्रिंट और एकीकृत चुंबकीय कार्यक्षमता वाला कनेक्टर,L834-1K1T-S7प्रदर्शन और डिज़ाइन सरलता का व्यावहारिक संतुलन प्रदान करता है।
यह मैगजैक विशेष रूप से तब उपयोगी होता है जब आपको:
| विनिर्देश | कीमत |
|---|---|
| निर्माता भाग संख्या | L834-1K1T-S7 |
| उत्पाद का प्रकार | मैगजैक्स (आईसीएम) |
| बंदरगाहों की संख्या | 1 × 1 (एकल पोर्ट) |
| ईथरनेट स्पीड | 1000BASE-T (गीगाबिट ईथरनेट) |
| पोर्ट कॉन्फ़िगरेशन | टैब नीचे करें |
| ऊंचाई प्रोफ़ाइल | मिड-प्लेन / लो प्रोफाइल (नैनोजैक) |
| एलईडी संकेतक | हाँ (YG/G - बाएँ: हरा, दाएँ: दो-रंग पीला और हरा) |
| पीओई रेटिंग | गैर PoE |
| माउन्टिंग का प्रकार | थ्रू होल माउंट (THT) |
| परिचालन तापमान | 0°C से +70°C (वाणिज्यिक ग्रेड) |
| ईएमआई टैब | हाँ |
| ओसीएल (ओपन सर्किट इंडक्शन) | 350μH न्यूनतम। (@100kHz, 100mV, 8mA DC बायस) |
| अलगाव वोल्टेज (HIPOT) | 1500 वीआरएमएस (आईईईई 802.3 अनुपालक) |
| संपर्क चढ़ाना | 30 माइक्रो-इंच कठोर सोना |
| RoHS अनुरूप | हाँ |
| प्रमाणपत्र | यूएल मान्यता प्राप्त (#ई196366 और ई169987), एफसीसी अनुरूप |
| आवेदन | गीगाबिट ईथरनेट नेटवर्किंग उपकरण |
| विशिष्ट उपकरण | स्विच, राउटर, औद्योगिक ईथरनेट उपकरण, एंबेडेड सिस्टम, नेटवर्क उपकरण |
| इंटीग्रेटेड मैग्नेटिक्स | हाँ |
| परिरक्षण | ईएमआई टैब्स के साथ परिरक्षित आरजे45 |
| कनेक्टर प्रकार | इंटीग्रेटेड मैग्नेटिक्स के साथ RJ45 मैगजैक |
| ईथरनेट मानक | आईईईई 802.3एबी 1000बेस-टी |
| पीसीबी माउंटिंग | थ्रू-होल सोल्डरिंग |
| पर्यावरण अनुपालन | RoHS, सीसा रहित |
| व्यावसायिक उपलब्धता | OEM, ODM और रिप्लेसमेंट डिज़ाइन के लिए उपयुक्त |
| पैरामीटर | परीक्षण की स्थिति/आवृत्ति रेंज | विनिर्देश |
|---|---|---|
| समर्थित नेटवर्क | — | गीगाबिट ईथरनेट (4 चैनल: टीपी1, टीपी2, टीपी3, टीपी4) |
| अनुपात बदल जाता है | सभी 4 चैनल | 1CT : 1CT ±2% |
| ओपन सर्किट इंडक्शन (ओसीएल) | 100kHz, 100mVrms, 8mA DC बायस (0°C से +70°C) | 350µH मिनट |
| निविष्ट वस्तु का नुकसान | 0.1 मेगाहर्ट्ज - 1 मेगाहर्ट्ज | -1.1dB अधिकतम |
| 1 मेगाहर्ट्ज - 65 मेगाहर्ट्ज | -0.5dB अधिकतम | |
| 65 मेगाहर्ट्ज - 100 मेगाहर्ट्ज | -0.8dB अधिकतम | |
| 100 मेगाहर्ट्ज - 125 मेगाहर्ट्ज | -1.2dB अधिकतम | |
| वापसी हानि (न्यूनतम @ 100Ω ±15%) | 0.5 मेगाहर्ट्ज - 40 मेगाहर्ट्ज | -18dB मिनट |
| 40 मेगाहर्ट्ज - 100 मेगाहर्ट्ज | -12 + 20LOG(f/80MHz) dB मिनट | |
| मुख्यमंत्री से मुख्यमंत्री तक अस्वीकृति | 100kHz - 100MHz | -30dB मिनट |
| सीएम से लेकर डीएम तक की अस्वीकृति | 100kHz - 100MHz | -35डीबी न्यूनतम |
| क्रॉसस्टॉक | 1 मेगाहर्ट्ज - 100 मेगाहर्ट्ज | -30dB मिनट |
| अलगाव वोल्टेज (HIPOT) | 100% उत्पादन परीक्षण (आईईईई 802.3 अनुपालक) | 1500Vrms |
L834-1K1T-S7 मैगजैकईथरनेट-सक्षम उपकरणों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जिनमें शामिल हैं:
L834-1K1T-S7 MagJack एक 1000BASE-T 1x1 एकीकृत कनेक्टर मॉड्यूल है जिसमें YG/G LED, टैब-डाउन डिज़ाइन, लो-प्रोफ़ाइल ऊंचाई, EMI टैब, थ्रू-होल माउंटिंग और RoHS अनुपालन है।
L834-1K1T-S7एक हैमैगजैक (आईसीएम)रूपरेखा तयार करी1000BASE-T गीगाबिट ईथरनेटए के साथ आवेदन1X1 पोर्ट कॉन्फ़िगरेशन.
हाँ।L834-1K1T-S7 मैगजैकशामिलवाईजी/जी एलईडीपोर्ट स्थिति संकेत के लिए.
नहीं, इस भाग को इस प्रकार मूल्यांकित किया गया हैगैर PoE.
यह एक का उपयोग करता हैथ्रू-होल माउंटडिज़ाइन।
हांL834-1K1T-S7हैRoHS अनुरूप.
