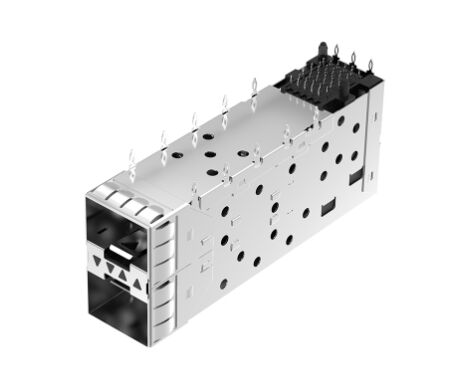

एलपी21बीसी01101 2x1 एसएफपी+ लाइटपाइप और ईएमआई स्प्रिंग्स के साथ केज कनेक्टर

दLP21BC01101 SFP+ पिंजरेहै2x1 पोर्ट स्टैक्ड SFP+ पिंजरे कनेक्टर असेंबलीकॉम्पैक्ट, उच्च गति नेटवर्क हार्डवेयर के लिए डिज़ाइन किया गया है जिसके लिए विश्वसनीय सिग्नल अखंडता, मजबूत ईएमआई सुरक्षा और कुशल फ्रंट-पैनल ऑप्टिकल/ट्रांससीवर संरेखण की आवश्यकता होती है।लाइटपाइप समर्थन,छेद के माध्यम से प्रेस-फिट पीसीबी समापन, औरईएमआई स्प्रिंग, यह पिंजरा आधुनिक नेटवर्क उपकरण के लिए उपयुक्त है जहां यांत्रिक स्थिरता और बोर्ड स्तर पर प्रदर्शन मायने रखता है।

ड्राइंग के अनुसार, यह हिस्सा एक है2x1 SFP+ पिंजरे कनेक्टर संयोजनके साथदो स्टैक्ड पोर्ट, इसे अंतरिक्ष-जागरूक डिजाइनों के लिए एक व्यावहारिक समाधान बनाते हैं जिन्हें अभी भी दो-पोर्ट कनेक्टिविटी की आवश्यकता होती है। पिंजरे की संरचना और ईएमआई-केंद्रित डिजाइन मांग वाले वातावरण में स्थिर संचालन का समर्थन करने में मदद करते हैं।

2x1 SFP+ पिंजरे कनेक्टर की तकनीकी विशिष्टताएँ

LP21BC01101 SFP+ पिंजरे का चित्रण - अनुशंसित पीसीबी लेआउट

प्रमुख विशेषताएं और लाभ

• उच्च गति डेटा प्रदर्शनःडेटा दरों के लिए अनुकूलित16 जीबी/सेकंड, उच्च बैंडविड्थ अनुप्रयोगों के लिए एसएफपी + मानकों का समर्थन करता है।
• एकीकृत लाइटपाइप:इसमें बंदरगाह गतिविधि के स्पष्ट, वास्तविक समय दृश्य स्थिति संकेत के लिए अंतर्निहित लाइटपाइप हैं, जो सिस्टम निगरानी को सुव्यवस्थित करते हैं।
• उच्चतम ईएमआई सुरक्षाःसे लैसईएमआई स्प्रिंग्सउद्योग में अग्रणी विद्युत चुम्बकीय हस्तक्षेप नियंत्रण के लिए, शोर वाले वातावरण में संकेत की अखंडता सुनिश्चित करना।
• स्थान-बचत स्टैक्ड डिजाइनःद2x1 पोर्ट कॉन्फ़िगरेशनपीसीबी पर पोर्ट घनत्व को अधिकतम करता है, जिससे अधिक कॉम्पैक्ट नेटवर्क उपकरण डिजाइन की अनुमति मिलती है।
• सोल्डर रहित प्रेस-फिट समाप्तिःमुद्रित सर्किट बोर्डों पर आसान, विश्वसनीय और दोहराए जाने योग्य स्थापना के लिए एक माध्यम-छेद प्रेस-फिट विधि का उपयोग करता है।
• औद्योगिक स्थायित्व:के एक व्यापक ऑपरेटिंग तापमान रेंज के लिए नामित-40°C से +85°C, वाणिज्यिक और औद्योगिक स्तर के दोनों वातावरणों के लिए उपयुक्त है।

एसएफपी+ केज कनेक्टर विशिष्ट अनुप्रयोग

LP21BC01101 SFP+ पिंजरे को उच्च विश्वसनीयता वाले क्षेत्रों के लिए डिज़ाइन किया गया है, जिनमें शामिल हैंः

• नेटवर्किंग बुनियादी ढांचाःएंटरप्राइज स्विच, उच्च गति राउटर, और हब।
• डाटा सेंटर:स्टोरेज एरिया नेटवर्क (एसएएन), सर्वर और नेटवर्क संलग्न स्टोरेज (एनएएस)
• दूरसंचार:बेस स्टेशन, ऑप्टिकल परिवहन उपकरण और ब्रॉडबैंड पहुँच।
• औद्योगिक कम्प्यूटिंग:उच्च गति डेटा अधिग्रहण और औद्योगिक ईथरनेट प्रणाली।

LP21BC01101 2x1 SFP+ पिंजरे के बारे में अक्सर पूछे जाने वाले प्रश्न

LP21BC01101 SFP+ पिंजरा उन इंजीनियरों और सिस्टम डिजाइनरों के लिए बनाया गया है जिन्हें विश्वसनीय पीसीबी माउंटिंग और लाइटपाइप संगतता के साथ एक कॉम्पैक्ट, ईएमआई-सचेत, उच्च गति वाले 2-पोर्ट एसएफपी + पिंजरे समाधान की आवश्यकता होती है।

1LP21BC01101 क्या है?

LP21BC01101 एक2x1 स्टैक्ड SFP+ पिंजरे कनेक्टर असेंबलीउच्च गति नेटवर्क अनुप्रयोगों के लिए डिज़ाइन किया गया है।

2. क्या LP21BC01101 लाइटपाइप का समर्थन करता है?

हाँ. यह मॉडल निर्दिष्ट हैप्रकाश पाइप के साथसमर्थन।

3अधिकतम डेटा दर क्या है?

निर्दिष्टअधिकतम डाटा दर 16 जीबी/सेकंड है.

4यह किस समाप्ति विधि का उपयोग करता है?

यह उपयोग करता हैपार छेद प्रेस-फिटमुद्रित सर्किट बोर्ड के लिए समापन।

5क्या इसमें हीटसिंक शामिल है?

नहीं, यह मॉडल निर्दिष्ट हैबिना हीटसिंक के.

6यह किस ईएमआई सुविधा का उपयोग करता है?

ईएमआई प्रतिबन्ध सुविधा प्रकार हैईएमआई स्प्रिंग.
