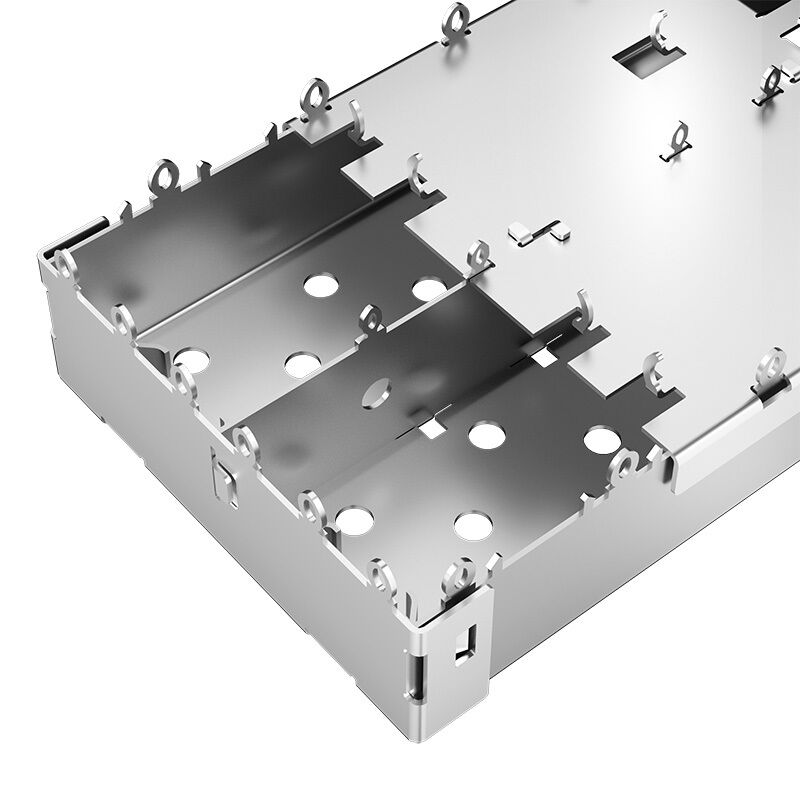

एलपी12एसी02000बी डुअल-पोर्ट 1x2 प्रेस फिट एसएफपी केज बिना लाइटपाइप के


LP12AC02000B एक 1x2 प्रेस फिट SFP पिंजरे है EMI वसंत उंगली के साथ, निकेल-प्लेटेड तांबा मिश्र धातु निर्माण, 4Gb / s मानक SFP संगतता, कोई हीटसिंक,और कॉम्पैक्ट ऑप्टिकल ट्रांससीवर पोर्ट एकीकरण के लिए ट्रे पैकेजिंग.

LP12AC02000B EMI स्प्रिंग फिंगर ओवरव्यू के साथ 1x2 SFP पिंजरे

LP12AC02000B एकईएमआई वसंत उंगली सुरक्षा डिजाइन के साथ 1x2 मानक एसएफपी पिंजरे, कॉम्पैक्ट प्लग करने योग्य ऑप्टिकल ट्रांससीवर इंटरफेस अनुप्रयोगों के लिए विकसित किया गया है, जिन्हें विश्वसनीय यांत्रिक प्रतिधारण, स्थिर ग्राउंडिंग निरंतरता की आवश्यकता होती है,और विद्युत चुम्बकीय हस्तक्षेप के बेहतर दमन.

से निर्मितनिकेलयुक्त तांबे का मिश्र धातुऔर के साथ बनाया गया हैप्रेस फिट अनुपालन पिन समापन, यह डबल-पोर्ट एसएफपी पिंजरा पीसीबी माउंटिंग प्रदर्शन को टिकाऊ प्रदान करता है जबकि बड़े पैमाने पर स्वचालित असेंबली को सरल बनाता है।इसके एकीकृत ईएमआई वसंत उंगलियों पिंजरे और bezel पैनल के बीच प्रवाहकीय संपर्क में सुधार, संचार हार्डवेयर में फ्रंट-पोर्ट ईएमआई रिसाव को कम करने में मदद करता है।

के साथ4Gb/s अधिकतम अनुशंसित अनुप्रयोग दर,कोई प्रकाश पाइप नहीं,कोई एकीकृत हीटसिंक नहीं, और एक व्यापक-55°C से +105°C कार्य तापमान सीमा, LP12AC02000B दूरसंचार बोर्ड, फाइबर मीडिया कन्वर्टर्स, औद्योगिक ईथरनेट उपकरणों के लिए उपयुक्त है,और मानक एसएफपी ऑप्टिकल अपलिंक उपकरण जहां अंतरिक्ष दक्षता और परिरक्षण स्थिरता की आवश्यकता होती है.

1x2 प्रेस फिट एसएफपी पिंजरे के विनिर्देश

LP12AC02000B SFP पिंजरेचित्र -पीसीबी लेआउट की सिफारिश

यांत्रिक एवं डिजाइन मापदंड

LP12AC02000B सटीक आयामी नियंत्रण के साथ निर्मित किया जाता है ताकि स्थिर सम्मिलन संरेखण और पेशेवर हार्डवेयर प्लेटफार्मों के साथ विश्वसनीय संगतता सुनिश्चित हो सके:

• घटक ऊंचाईः9.75 मिमी
• घटक चौड़ाईः28.75 मिमी
• कुल मिलाकर विधानसभा की लंबाईः50.00 मिमी
• कनेक्टर छेद व्यासःØ0.95 ± 0.05 मिमी (12 पद), Ø1.05 ± 0.05 मिमी (18 पद)
• ईएमआई सुरक्षाःएकीकृत ईएमआई वसंत उंगलियां बेहतर विद्युत चुम्बकीय दमन के लिए निरंतर चालक bezel संपर्क प्रदान करते हैं
• पीसीबी अनुप्रयोगःनिर्दिष्ट घटकों के बाहर रखने वाले क्षेत्रों के साथ एकल पक्षीय पीसीबी अनुप्रयोगों के लिए अनुशंसित
• सामान्य सहिष्णुताःएक्स ± 020, XX ± 0.15, XXX ± 0.10

LP12AC02000B 1x2 SFP पिंजरे पैकेजिंग विवरण

भंडारण, आंतरिक हैंडलिंग और थोक परिवहन के दौरान आयामी स्थिरता और यांत्रिक सुरक्षा सुनिश्चित करने के लिए,LP12AC02000B OEM उत्पादन और गोदाम प्रबंधन के लिए उपयुक्त मानकीकृत औद्योगिक ट्रे पैकेजिंग में आपूर्ति की जाती है.

• पैकेजिंग प्रकारःट्रे पैकेजिंग
• ट्रे प्रति मात्राः28 पीसीएस
• ट्रे स्टैक विन्यासः8 ओवरलेटेड ट्रे
• कुल मात्रा प्रति बॉक्सः224 पीसीएस
• ट्रे की स्थितिःबढ़ी हुई स्टैकिंग स्थिरता के लिए 180° की बारी बारी से रोटेशन
• बाहरी कार्टन के आयाम:340 मिमी (एल) × 265 मिमी (डब्ल्यू) × 200 मिमी (एच)

This packaging arrangement helps minimize deformation risk of the EMI spring structure during shipment while improving counting efficiency and production line material control for volume assembly environments.
