उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ROHS,Reach,ISO
मॉडल संख्या: LPJE501DNL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000
मूल्य: $0.35
पैकेजिंग विवरण: 50 पीसी / ट्रे, 1200 पीसी / गत्ते का डिब्बा
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 4600K.पीसीएस/माह
भाग संख्या: |
LPJE501DNL |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
प्रदर्शन श्रेणी: |
कैट 5 ई |
पद/संपर्कों की संख्या: |
8p8c |
माउन्टिंग का प्रकार: |
थॉट |
एलईडी विकल्प: |
बिना |
ईएमआई टैब: |
बिना |
धातु-शील्ड: |
परिरक्षित |
अभिविन्यास: |
दायां कोण (साइड एंट्री) |
भाग संख्या: |
LPJE501DNL |
बंदरगाहों की संख्या: |
1x1 |
कुंडी: |
ऊपर |
प्रदर्शन श्रेणी: |
कैट 5 ई |
पद/संपर्कों की संख्या: |
8p8c |
माउन्टिंग का प्रकार: |
थॉट |
एलईडी विकल्प: |
बिना |
ईएमआई टैब: |
बिना |
धातु-शील्ड: |
परिरक्षित |
अभिविन्यास: |
दायां कोण (साइड एंट्री) |

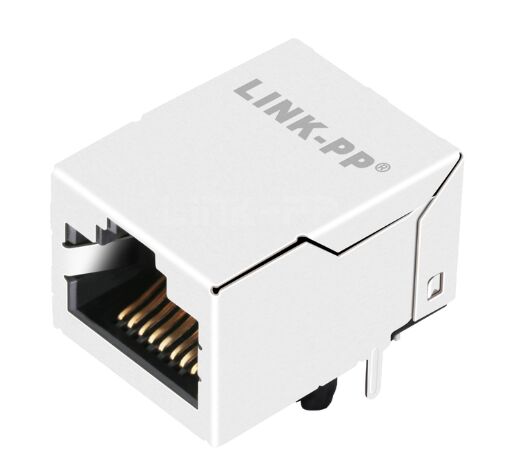

LPJE501DNL एक एकल बंदरगाह 8P8C RJ45 मॉड्यूलर जैक है जिसमें एकीकृत चुंबक नहीं है, जिसमें टैब अप लॉक है, कोई एलईडी नहीं है, सही कोण साइड एंट्री, छेद माउंट के माध्यम से,और 10/100/1000 बेस-टी औद्योगिक ईथरनेट अनुप्रयोगों के लिए परिरक्षित निर्माण.
LPJE501DNL सार्वभौमिक 8-स्थिति 8-संपर्क RJ45 वास्तुकला का उपयोग करता है, जो 10/100/1000 बेस-टी नेटवर्क ट्रांसमिशन के लिए मुख्यधारा के ईथरनेट केबलिंग सिस्टम के साथ संगत है।
नाजुक एसएमटी कनेक्टर्स की तुलना में, थ्रू-होल सोल्डर पिन मजबूत सम्मिलन बल प्रतिरोध और कंपन के तहत बेहतर दीर्घकालिक सोल्डर विश्वसनीयता प्रदान करते हैं।
टिन लेपित पीतल की ढाल विद्युत चुम्बकीय हस्तक्षेप को कम करने में मदद करती है, विशेष रूप सेः
चूंकि जैक शरीर में कोई ट्रांसफार्मर एकीकृत नहीं है, इंजीनियर अनुकूलित कर सकते हैंः
-40°C से +85°C तक रेटेड, वाणिज्यिक और औद्योगिक नेटवर्क हार्डवेयर दोनों के लिए उपयुक्त है।
| पैरामीटर | विनिर्देश |
|---|---|
| भाग संख्या | LPJE501DNL |
| कनेक्टर का प्रकार | आरजे45 मॉड्यूलर जैक |
| पोर्ट विन्यास | 1x1 एकल बंदरगाह |
| संपर्क प्रारूप | 8P8C |
| माउंटिंग प्रकार | छेद से |
| अभिविन्यास | 90° दाहिना कोण |
| पीसीबी माउंट कोण | साइड एंट्री |
| ताला दिशा | टैब ऊपर |
| ढाल का प्रकार | पीतल से ढाला गया |
| शील्ड ईएमआई टैब | बिना |
| एलईडी विकल्प | एल ई डी के बिना |
| एकीकृत चुंबकत्व | नहीं |
| वोल्टेज रेटिंग | 125 वीएसी आरएमएस |
| वर्तमान रेटिंग | 1.5 एएमपी |
| संपर्क प्रतिरोध | 50 mΩ अधिकतम |
| इन्सुलेशन प्रतिरोध | 500 एमओएम मिनट @500 वी डीसी |
| डायलेक्ट्रिक शक्ति | 1500 वीएसी आरएमएस / 60 हर्ट्ज / 1 मिनट |
| आवास सामग्री | पीबीटी UL94V-0 |
| संपर्क सामग्री | फॉस्फर कांस्य T=0.35mm |
| ढाल सामग्री | 0.20 ∙0.25 मिमी पीतल टिन लेपित |
| परिचालन जीवन | 750 चक्र मिनट |
| संपर्क कोटिंग | सोने का 6"/15"/30" वैकल्पिक |
| ऑपरेटिंग टेम्प | -40°C से +85°C |
| भंडारण तापमान | -40°C से +85°C |
| वेव सोल्डर टेम्प | 265°C अधिकतम, 5 सेकंड |
| यूएल फ़ाइल संख्या | E484635 |
| पैकेज की लंबाई | 21.25 मिमी |
| पैकेज की चौड़ाई | 15.95 मिमी |
| पैकेज की ऊंचाई | 13.45 मिमी |
पीसीबी ईथरनेट कनेक्टर का चयन करते समय, कई डिजाइनरों को एक बड़े पैमाने पर एकीकृत चुंबकीय जैक की आवश्यकता नहीं होती है। इसके बजाय उन्हें आवश्यकता होती हैः
LPJE501DNL विशेष रूप से इस प्रकार के ईथरनेट मदरबोर्ड वास्तुकला के लिए विकसित किया गया था।
1कोई एकीकृत चुंबक नहीं
2ढाला हुआ धातु आवास
3. छेद THT माउंटिंग के माध्यम से
4. टैब अप + साइड एंट्री राइट कोण
5कोई एलईडी डिजाइन नहीं
इसका अर्थ है कि आरजे45 कनेक्टर में जैक बॉडी के अंदर ईथरनेट अलगाव ट्रांसफार्मर या कॉमन मोड स्ट्रोक नहीं होता है। इन चुंबकीय घटकों को पीसीबी पर अलग से डिज़ाइन किया गया है।
हाँ. यह 10/100/1000 बेस-टी ईथरनेट नेटवर्क अनुप्रयोगों का समर्थन करता है.
हाँ. यह ईएमआई प्रतिरोध में सुधार के लिए टिन प्लेटिंग के साथ पीतल की ढाल का उपयोग करता है.
नहीं, यह संस्करण एल ई डी के बिना बनाया गया है।
हां, इसका व्यापक रूप से उपयोग यांत्रिक और विद्युत संगत प्रतिस्थापन के रूप में किया जाता है।
अपने ईथरनेट पीसीबी परियोजना के लिए एकीकृत चुंबक के बिना एक विश्वसनीय LPJE501DNL RJ45 मॉड्यूलर जैक आपूर्तिकर्ता की तलाश में?
हम प्रदान करते हैंः
हमसे संपर्क करेंअब नवीनतम LPJE501DNL उद्धरण, डेटाशीट, और नमूना उपलब्धता प्राप्त करने के लिए।
