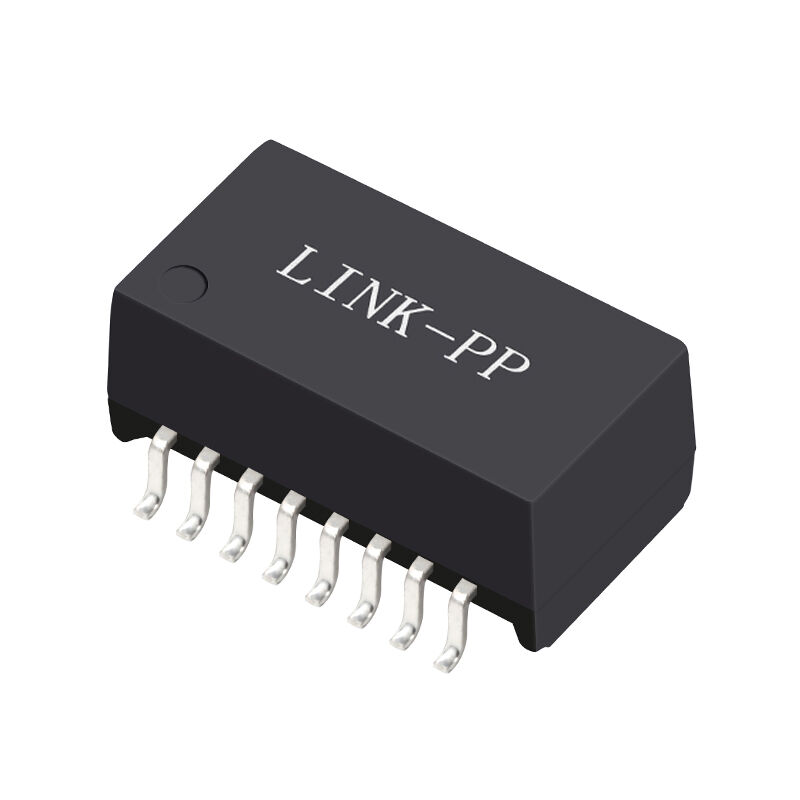

B78476A8247A003 10/100Base-T 16PIN Ethernet Magnetics Module SMD

Name: B78476A8247A003 10/100Base-T 16PIN Ethernet Magnetics Module SMD
Brand: LINK-PP INT'L TECHNOLOGY CO., LIMITED
SKU: B78476A8247A003
Price: 0.20 USD
Availability: InStock

उत्पाद विवरण

उत्पत्ति के प्लेस: चीन

ब्रांड नाम: LINK-PP

प्रमाणन: UL,RoHS,REACH,ISO

मॉडल संख्या: B78476A8247A003

भुगतान और शिपिंग शर्तें

न्यूनतम आदेश मात्रा: 500 पीसीएस

मूल्य: $0.2-$0.37

पैकेजिंग विवरण: टी एंड आर, 500 पीसी/रील

प्रसव के समय: 3 दिनों के भीतर जहाज

भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन

आपूर्ति की क्षमता: 4600K.पीसीएस/माह

सर्वोत्तम मूल्य प्राप्त करें

उत्पाद विवरण

उत्पाद वर्णन

प्रमुखता देना:
                                                                                                                                                                                    B78476A8247A003, SMD 16PIN LAN Transformer, 10/100Base-T LAN Magnetics


ट्रांसफार्मर का प्रकार:	लैन 10/100 बेस-टी	भाग संख्या:	B78476A8247A003
बंदरगाहों की संख्या:	एकल बंदरगाह	अधिष्ठापन:	350 μH
अलगाव वोल्टेज:	1500 वेक	माउन्टिंग का प्रकार:	सतही माउंट

ट्रांसफार्मर का प्रकार:	लैन 10/100 बेस-टी
भाग संख्या:	B78476A8247A003
बंदरगाहों की संख्या:	एकल बंदरगाह
अधिष्ठापन:	350 μH
अलगाव वोल्टेज:	1500 वेक
माउन्टिंग का प्रकार:	सतही माउंट

B78476A8247A003 10/100Base-T 16PIN Ethernet Magnetics Module SMD

B78476A8247A003 LAN magnetics module for 10/100Base-T Ethernet. Single-port SMD transformer with 350µH inductance, low insertion loss, 1500VAC isolation, and −40°C to +85°C operating range.

General Specifications

Parameter	Specification
Part Number	B78476A8247A003
Product Type	LAN Magnetics Module
Ethernet Standard	10/100Base-T
Number of Ports	Single Port
Package Type	Surface Mount (SMD)
Core Material	Ferrite Toroid
Isolation Voltage	1500 VAC
Operating Temperature	−40 °C to +85 °C
Weight	Approx. 0.8 g
Compliance	IEEE 802.3, RoHS

Electrical Characteristics (@25 °C)

Parameter	Test Condition	Specification
Turns Ratio (Primary : Secondary)	--	1CT : 1CT ±3%
Inductance (OCL)	100 kHz, 100 mV, 8 mA DC Bias	≥ 350 µH
Voltage Test	50 Hz, 1 min	1500 V AC
Insertion Loss	0.1 - 100 MHz	≤ −1.0 dB
Return Loss	1 - 30 MHz	≥ 18 dB
Return Loss	40 MHz	≥ 16 dB
Return Loss	50 MHz	≥ 14 dB
Return Loss	60 - 80 MHz	≥ 12 dB
Crosstalk	30 MHz	≥ −43 dB
Crosstalk	60 MHz	≥ −37 dB
Crosstalk	100 MHz	≥ −33 dB
Differential-to-Common Mode Rejection (DCMR)	30 MHz	≥ −43 dB
Differential-to-Common Mode Rejection (DCMR)	60 MHz	≥ −37 dB
Differential-to-Common Mode Rejection (DCMR)	100 MHz	≥ −33 dB

Environmental Specifications

Parameter	Specification
Operating Temperature	−40 °C to +85 °C
Storage Temperature	−40 °C to +85 °C
Soldering Standard	IPC / JEDEC J-STD-020D
RoHS	Compatible

Key Features

The B78476A8247A003 LAN magnetics module is a single-port 10/100Base-T Ethernet transformer designed for LAN interface applications requiring reliable signal isolation and EMI suppression.

This surface-mount LAN transformer module integrates high-performance magnetics optimized for Ethernet PHY interfaces. With 350 µH minimum inductance, low insertion loss, and excellent crosstalk suppression, the module ensures stable data transmission in Fast Ethernet networks.

Designed for industrial and networking equipment, the B78476A8247A003 supports a wide operating temperature range from −40 °C to +85 °C, making it suitable for demanding environments such as industrial automation systems, networking infrastructure, and embedded communication devices.

Designed for 10/100Base-T Ethernet applications
Single-port LAN magnetics module
Surface-mount (SMD) package
Ferrite toroid core with UL94-V0 housing and potting
350 µH minimum inductance
Low insertion loss for improved signal integrity
Excellent crosstalk and noise suppression
1500 VAC isolation voltage
Extended industrial temperature range −40 °C to +85 °C
RoHS compatible
Compliant with IEEE 802.3 Ethernet standard

Technical Drawings

B78476A8247A003 Dimensional Drawing

B78476A8247A003 Pin Drawing

Frequently Asked Questions

What is a LAN magnetics module used for?

A LAN magnetics module provides electrical isolation, impedance matching, and noise suppression between the Ethernet PHY and the network cable to ensure reliable Ethernet communication.

What Ethernet standard does B78476A8247A003 support?

The module is designed for 10Base-T and 100Base-TX Ethernet applications compliant with the IEEE 802.3 standard.

What isolation voltage does the transformer provide?

The device provides 1500 VAC isolation, ensuring electrical safety and signal integrity in Ethernet networks.

What temperature range does the module support?

The B78476A8247A003 supports an extended industrial operating temperature range from −40 °C to +85 °C.
