उत्पाद विवरण
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,ISO,ROHS,REACH
मॉडल संख्या: TM82440ANL
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 800 पीसी
मूल्य: $0.3-$0.82
पैकेजिंग विवरण: 800 पीसी/रील，1सीटीएन = 6 रील = 4800 पीसी
प्रसव के समय: स्टॉक शिप में आज
भुगतान शर्तें: टीटी, नेट 30/60/90 दिन
आपूर्ति की क्षमता: 4200K-पीसीएस/महीना
शृंखला: |
औद्योगिक ग्रेड लैन ट्रांसफार्मर |
भाग संख्या: |
TM82440ANL |
रफ़्तार: |
1जी बेस-टी |
बंदरगाहों की संख्या: |
एकल बंदरगाह |
बढ़ते शैली: |
एसएमडी/एसएमटी |
लंबाई: |
15.1 (मिमी) |
चौड़ाई: |
10 (मिमी) |
ऊंचाई: |
4 (मिमी) |
शृंखला: |
औद्योगिक ग्रेड लैन ट्रांसफार्मर |
भाग संख्या: |
TM82440ANL |
रफ़्तार: |
1जी बेस-टी |
बंदरगाहों की संख्या: |
एकल बंदरगाह |
बढ़ते शैली: |
एसएमडी/एसएमटी |
लंबाई: |
15.1 (मिमी) |
चौड़ाई: |
10 (मिमी) |
ऊंचाई: |
4 (मिमी) |
| Parameter | Specification |
|---|---|

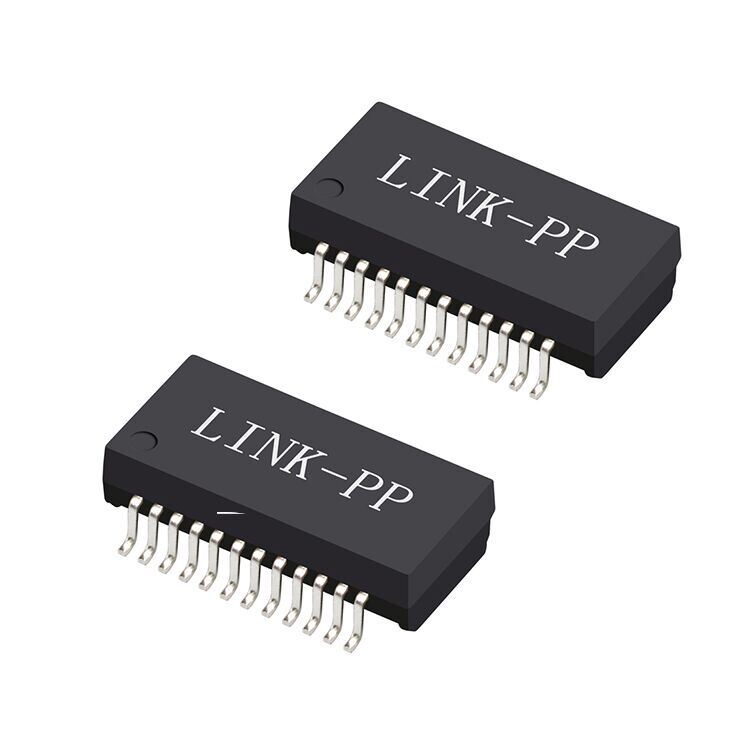

| Part Number | TM82440ANL |
| Ethernet Speed | 1000Base-T |
| Number of Ports | Single Port |
| Package Type | 24-Pin SMT |
| Mounting Type | Surface Mount |
| Isolation Voltage | 1500Vrms |
| Operating Temperature | −40°C to +85°C |
| RoHS Compliance | Yes |
| Parameter | Frequency / Condition | Specification |
|---|---|---|
| OCL (Inductance) | 100kHz, 0.1V, 8mA DC Bias | ≥ 350 µH |
| Turns Ratio (TX) | -- | 1CT : 1CT ±5% |
| Turns Ratio (RX) | -- | 1CT : 1CT ±5% |
| Leakage Inductance (LL) | -- | ≤ 0.4 µH |
| DC Resistance (DCR) | -- | ≤ 1.2 Ω |
| Insertion Loss | 1 - 100 MHz | ≤ −1 dB |
| Return Loss | 1 - 40 MHz | ≥ 16 dB |
| Return Loss | 40 - 100 MHz | ≥ 10 + 20 log(f/80) dB |
| Crosstalk | 30 MHz | ≥ −45 dB |
| Crosstalk | 60 MHz | ≥ −40 dB |
| Crosstalk | 100 MHz | ≥ −35 dB |
| Differential-to-Common Mode Rejection (DCMR) | 30 MHz | ≥ −40 dB |
| Differential-to-Common Mode Rejection (DCMR) | 60 MHz | ≥ −35 dB |
| Differential-to-Common Mode Rejection (DCMR) | 100 MHz | ≥ −30 dB |
| Isolation Voltage (Hi-Pot) | -- | 1500 Vrms |
