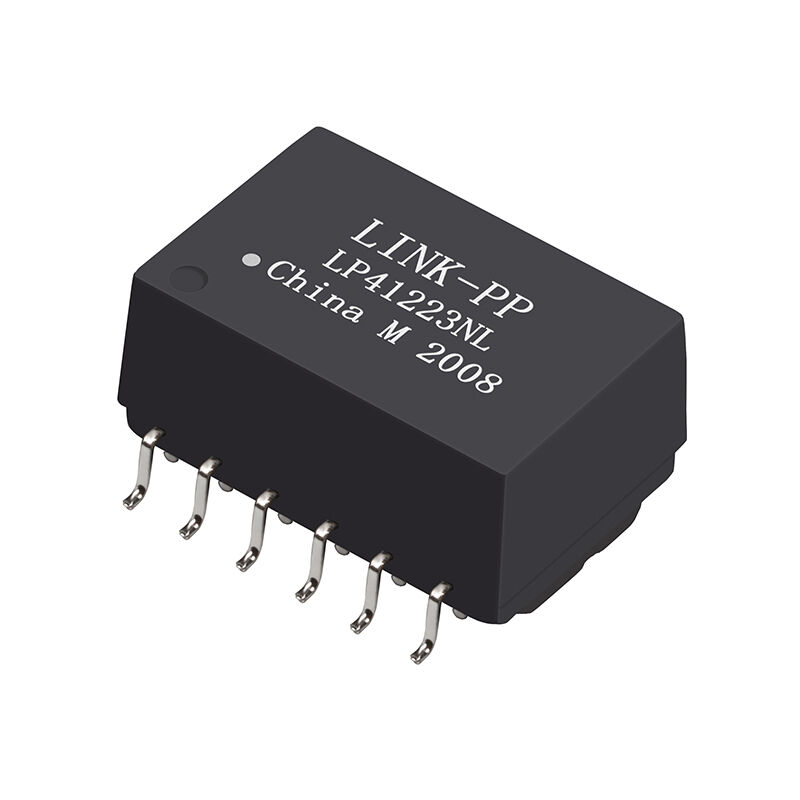

LP41223NL | 10/100 बेस-टी सिंगल पोर्ट PoE++ ट्रांसफार्मर मॉड्यूल

4. PoE++ ईथरनेट LAN ट्रांसफार्मर के अनुप्रयोगLINK-PP LP41223NL एक उच्च-प्रदर्शन, सिंगल-पोर्ट 10/100 BASE-T मैग्नेटिक ट्रांसफार्मर मॉड्यूल है जिसे विशेष रूप से अगली पीढ़ी के PoE++ (IEEE 802.3bt) अनुप्रयोगों के लिए डिज़ाइन किया गया है. बढ़ी हुई बिजली की मांगों को संभालने के लिए डिज़ाइन किया गया, यह मॉड्यूल बढ़ी हुई PoE++ आवश्यकताओं के लिए डिज़ाइन किया गया है: तक का समर्थन करता है, जिससे यह उच्च-शक्ति वाले नेटवर्क उपकरणों के लिए आदर्श है.

1. PoE++ LAN मैग्नेटिक्स की मुख्य विशेषताएं

1. PoE++ तैयार: प्रति पोर्ट 1.1A डीसी करंट क्षमता के साथ बढ़ी हुई बिजली की आवश्यकताओं के लिए अनुकूलित.​
2. मानकों के अनुरूप: उच्च-शक्ति पावर ओवर ईथरनेट के लिए IEEE 802.3bt विनिर्देश को पूरी तरह से पूरा करता है.
3. सुरक्षा प्रमाणित: फ़ाइल संख्या E484653.
4. .मजबूत अलगाव.
5. .पर्यावरण के अनुकूल: लीड-मुक्त और पूरी तरह से RoHS.
6. .
7. उत्पाद प्रकार: उच्च-प्रदर्शन ईथरनेट LAN ट्रांसफार्मर जिसे बढ़ी हुई PoE++ बिजली वितरण आवश्यकताओं के लिए डिज़ाइन किया गया है।प्राथमिक अनुप्रयोग:विशेष रूप से IEEE 802.3bt (PoE++) सिस्टम के लिए डिज़ाइन किया गया है जिन्हें बढ़ी हुई डीसी करंट हैंडलिंग की आवश्यकता होती है, जो .

तक है।2.

विद्युत विनिर्देश @ 25°C

1:1 ±2%

संतुलित 1:1 डिज़ाइन 10/100/1000Base-T सिस्टम के लिए PHY और केबल साइड के बीच उचित प्रतिबाधा मिलान सुनिश्चित करता है।

2.2 ओपन सर्किट इंडक्टेंस (OCL)परीक्षण की स्थिति:

350µH न्यूनतम

PoE++ ऑपरेशन द्वारा आवश्यक डीसी बायस स्थितियों के तहत भी स्थिर निम्न-आवृत्ति प्रदर्शन बनाए रखता है।

-1.0dB अधिकतम

कम इंसर्शन लॉस न्यूनतम सिग्नल क्षीणन और बेहतर आई डायग्राम मार्जिन सुनिश्चित करता है।

अनुकूलित प्रतिबाधा मिलान सिग्नल प्रतिबिंबों को कम करता है और लिंक स्थिरता को बढ़ाता है।

-35dB न्यूनतम

कम विद्युत चुम्बकीय हस्तक्षेप और स्थिर विभेदक सिग्नलिंग सुनिश्चित करता है।

-33dB न्यूनतम

कॉमन-मोड शोर का मजबूत दमन, उच्च-शक्ति PoE++ सिस्टम के लिए महत्वपूर्ण।

2.7 पोलरिटीपिन 1 और 12 और 4 और 9 .

हैं।

• 2.8 हाई-पॉट (प्राइमरी से सेकेंडरी)
• 1500Vrms, 1 मिनट या

1800Vrms, 1 सेकंड

सुरक्षा और सर्ज सुरक्षा के लिए मजबूत अलगाव प्रदान करता है।

2.9 PoE++ करंट क्षमताबढ़ी हुई PoE++ आवश्यकताओं के लिए डिज़ाइन किया गया है:

1.1A डीसी करंट क्षमता

उच्च-शक्ति IEEE 802.3bt अनुप्रयोगों का समर्थन करता है।

2.10 ऑपरेटिंग तापमान

0°C से +70°C: वाणिज्यिक और मानक औद्योगिक वातावरण के लिए उपयुक्त।3. LP41223NL

PoE++ LAN ट्रांसफार्मर ड्राइंग:पोलरिटी पर तकनीकी नोट.

.

4. PoE++ ईथरनेट LAN ट्रांसफार्मर के अनुप्रयोगLP41223NL बहुमुखी है और नेटवर्किंग अनुप्रयोगों की एक विस्तृत श्रृंखला का समर्थन करने के लिए डिज़ाइन किया गया है:

• SOHO उपकरण: ADSL मोडेम और होम राउटर.
• एंटरप्राइज नेटवर्किंग: LAN-ऑन-मदरबोर्ड (LOM) डिज़ाइन.
• इंफ्रास्ट्रक्चर: नेटवर्क हब और उच्च-शक्ति PoE++ स्विच.
• औद्योगिक IoT: डेटा के साथ उच्च-करंट बिजली वितरण की आवश्यकता वाले उपकरण.
