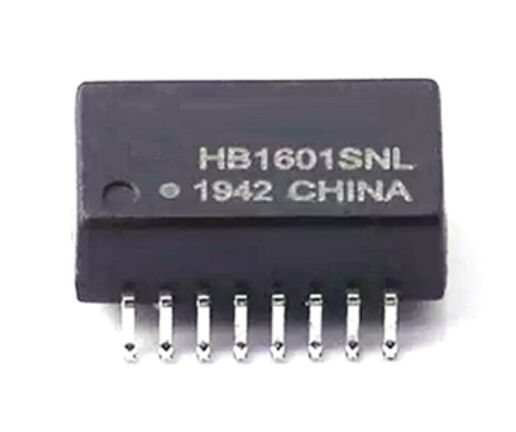

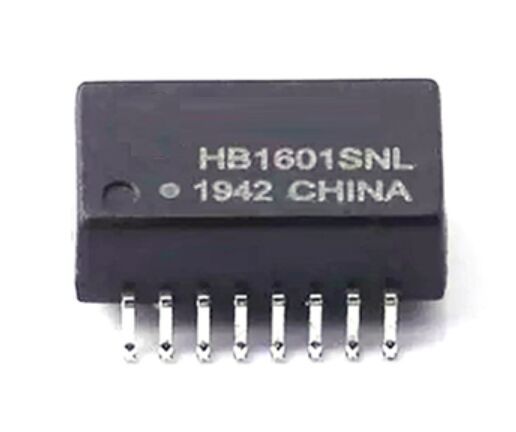

HB1601SNL 10/100Base-T SMD ईथरनेट आइसोलेशन ट्रांसफार्मर SOP-16

HB1601SNL ईथरनेट ट्रांसफार्मर अवलोकन

यह HB1601SNL एक कॉम्पैक्ट सरफेस-माउंट (SMD) 10/100Base-T ईथरनेट आइसोलेशन ट्रांसफार्मर और फिल्टर है जो ईथरनेट PHY इंटरफेस में विश्वसनीय नेटवर्क सिग्नल ट्रांसमिशन और शोर दमन के लिए डिज़ाइन किया गया है। एक SOP-16 पैकेज में स्थित, यह फास्ट ईथरनेट अनुप्रयोगों के लिए गैल्वेनिक आइसोलेशन, इम्पीडेंस मैचिंग और उत्कृष्ट EMI प्रदर्शन प्रदान करता है।

के अनुसार डिज़ाइन किया गया IEEE 802.3 और ANSI X3.263 मानक, HB1601SNL का व्यापक रूप से SOHO नेटवर्किंग उपकरण, LAN-ऑन-मदरबोर्ड (LOM) डिज़ाइन, ईथरनेट स्विच, हब और औद्योगिक नेटवर्किंग डिवाइस में उपयोग किया जाता है। यह RoHS-अनुरूप, लीड-फ्री है, और स्वचालित SMT असेंबली के लिए उपयुक्त है।

ऑर्डरिंग जानकारी

• भाग संख्या: HB1601SNL
• पैकेज: SOP-16, टेप और रील (स्वचालित SMT असेंबली के लिए)
• श्रेणी: LAN मैग्नेटिक्स / ईथरनेट आइसोलेशन ट्रांसफार्मर

यह HB1601SNL एक विश्वसनीय, मानक-अनुरूप 10/100Base-T SMD ईथरनेट आइसोलेशन ट्रांसफार्मर है जो कॉम्पैक्ट, उच्च-प्रदर्शन नेटवर्किंग उपकरण के लिए डिज़ाइन किया गया है। सिद्ध विद्युत प्रदर्शन, मजबूत आइसोलेशन और UL प्रमाणन के साथ, यह OEM डिज़ाइन और पेशेवर मरम्मत अनुप्रयोगों के लिए एक आदर्श विकल्प है।

▶ कोटेशन का अनुरोध करें | डेटाशीट डाउनलोड करें | तकनीकी सहायता से संपर्क करें

SMD ईथरनेट आइसोलेशन ट्रांसफार्मर की मुख्य विशेषताएं

• एकीकृत फ़िल्टरिंग के साथ 10/100Base-T ईथरनेट आइसोलेशन ट्रांसफार्मर
• SOP-16 सरफेस-माउंट पैकेज, कॉम्पैक्ट PCB लेआउट के लिए अनुकूलित
• को पूरा करने के लिए डिज़ाइन किया गया IEEE 802.3 और ANSI X3.263 विनिर्देश
• उत्कृष्ट सिग्नल अखंडता, कम इंसर्शन लॉस और उच्च रिटर्न लॉस के साथ
• उच्च कॉमन-मोड नॉइज़ रिजेक्शन (DCMR)
• 1500 Vrms आइसोलेशन (Hi-Pot), विश्वसनीय गैल्वेनिक आइसोलेशन के लिए
• RoHS अनुरूप, लीड-फ्री निर्माण
• समर्थन करता है 245 °C (5 सेकंड अधिकतम) तक रिफ्लो सोल्डरिंग
• UL प्रमाणित (फ़ाइल संख्या E484635)

HB1601SNL डेटाशीट

HB1601SNL LAN ट्रांसफार्मर के विनिर्देश

यांत्रिक और पर्यावरणीय विनिर्देश

10/100Base-T SOP-16 LAN मैग्नेटिक्स के अनुप्रयोग

HB1601SNL को विभिन्न प्रकार के फास्ट ईथरनेट नेटवर्किंग अनुप्रयोगों का समर्थन करने के लिए डिज़ाइन किया गया है, जिनमें शामिल हैं:

• SOHO नेटवर्किंग उपकरण (ADSL मोडेम, राउटर, गेटवे)
• LAN-ऑन-मदरबोर्ड (LOM) ईथरनेट इंटरफेस
• ईथरनेट हब और स्विच
• एम्बेडेड ईथरनेट कंट्रोलर
• औद्योगिक नेटवर्किंग और स्वचालन प्रणाली
• नेटवर्क डिवाइस मरम्मत और नवीनीकरण

इसका SOP-16 फॉर्म फैक्टर इसे उच्च-घनत्व PCB डिज़ाइन के लिए आदर्श बनाता है जहाँ बोर्ड स्थान सीमित है।

HB1601SNL PCB डिज़ाइन और असेंबली नोट्स

• उचित सोल्डर वेटिंग और कोप्लानारिटी सुनिश्चित करने के लिए अनुशंसित SOP-16 लैंड पैटर्न का पालन करें।
• आइसोलेशन प्रदर्शन को बनाए रखने के लिए प्राथमिक और द्वितीयक सर्किट के बीच पर्याप्त क्लीयरेंस बनाए रखें।
• ट्रेस लंबाई को कम करने और EMI को कम करने के लिए ट्रांसफार्मर को ईथरनेट PHY के करीब रखें।
• TX/RX डिफरेंशियल पेयर के लिए नियंत्रित इम्पीडेंस रूटिंग का उपयोग करें।
• मानक लीड-फ्री रिफ्लो सोल्डरिंग प्रोफाइल के लिए उपयुक्त, अधिकतम पीक तापमान 245 °C का समर्थन करता है।

ईथरनेट आइसोलेशन ट्रांसफार्मर के मानक और अनुपालन

• 10/100Base-T ईथरनेट के लिए IEEE 802.3 अनुरूप
• ANSI X3.263 अनुरूप
• RoHS अनुरूप और लीड-फ्री
• UL मान्यता प्राप्त घटक (फ़ाइल संख्या E484635)

ये प्रमाणन HB1601SNL को वैश्विक बाजारों और दीर्घकालिक औद्योगिक परिनियोजन के लिए उपयुक्त बनाते हैं।

HB1601SNL 10/100Base-T ईथरनेट ट्रांसफार्मर के बारे में अक्सर पूछे जाने वाले प्रश्न

1. HB1601SNL का प्राथमिक कार्य क्या है?

HB1601SNL 10/100Base-T अनुप्रयोगों में ईथरनेट PHY और नेटवर्क केबल के बीच गैल्वेनिक आइसोलेशन, इम्पीडेंस मैचिंग और नॉइज़ सप्रेशन प्रदान करता है।

2. क्या HB1601SNL PoE डिज़ाइन के लिए उपयुक्त है?

HB1601SNL फास्ट ईथरनेट सिग्नल आइसोलेशन के लिए डिज़ाइन किया गया है। PoE क्षमता समग्र सिस्टम डिज़ाइन, वर्तमान रेटिंग और PCB लेआउट पर निर्भर करती है। उपयोग करने से पहले हमेशा PoE मानकों के विरुद्ध सत्यापित करें।

3. क्या HB1601SNL का उपयोग औद्योगिक वातावरण में किया जा सकता है?

हाँ। इसके उच्च आइसोलेशन वोल्टेज, मजबूत DCMR प्रदर्शन और UL मान्यता के साथ, यह निर्दिष्ट तापमान सीमा के भीतर औद्योगिक और एम्बेडेड ईथरनेट अनुप्रयोगों के लिए उपयुक्त है।

4. क्या यह भाग स्वचालित SMT उत्पादन के लिए उपयुक्त है?

हाँ। SOP-16 पैकेज टेप-एंड-रील पैकेजिंग और मानक रिफ्लो सोल्डरिंग प्रक्रियाओं का समर्थन करता है।
