उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: RoHS, IEC 60825
मॉडल संख्या: L9-FC554901-80PPC
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: 12.98USD/PCS
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5kk/महीना
नमूना: |
L9-FC554901-80PPC |
मॉडल नंबर: |
सिंगल-मोड फाइबर (9/125 µm) |
वोल्टेज आपूर्ति: |
डीसी 5.5-26 वी |
लेजर प्रकार: |
डीएफबी (दीर्घ-पहुंच विन्यास) |
दूरी: |
≤80किमी |
बनाने का कारक: |
1x9 |
आधार - सामग्री दर: |
100एम/155एम |
वेवलेंथ: |
1550एनएम टीएक्स/1490एनएम आरएक्स |
नमूना: |
L9-FC554901-80PPC |
मॉडल नंबर: |
सिंगल-मोड फाइबर (9/125 µm) |
वोल्टेज आपूर्ति: |
डीसी 5.5-26 वी |
लेजर प्रकार: |
डीएफबी (दीर्घ-पहुंच विन्यास) |
दूरी: |
≤80किमी |
बनाने का कारक: |
1x9 |
आधार - सामग्री दर: |
100एम/155एम |
वेवलेंथ: |
1550एनएम टीएक्स/1490एनएम आरएक्स |

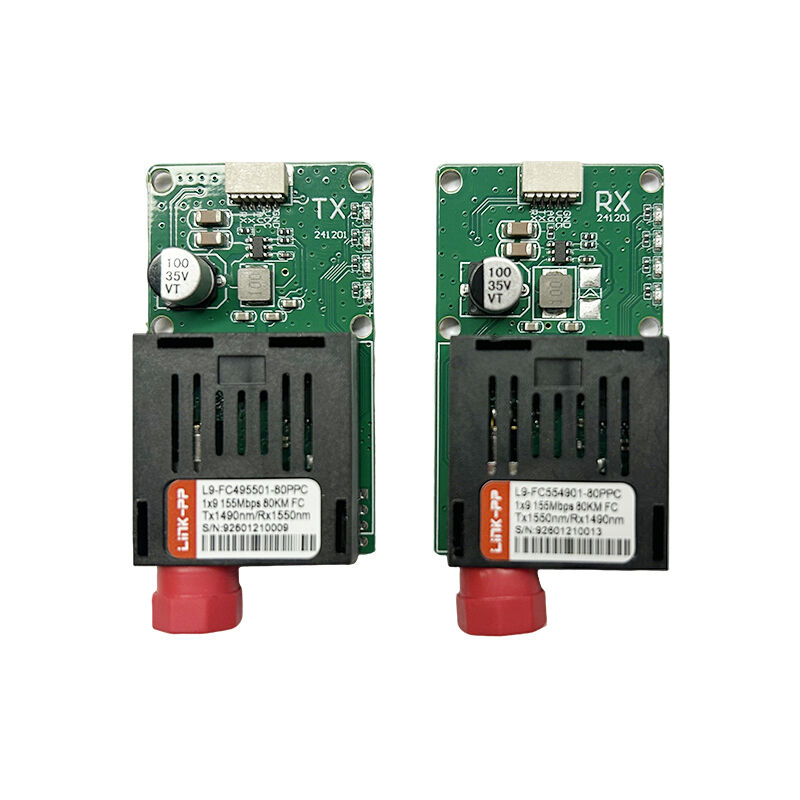

L9-FC554901-80PPC एक लॉन्ग-रीच 1×9 फॉर्म-फैक्टर ऑप्टिकल ट्रांसीवर के लिए डिज़ाइन किया गया है 155 एमबीपीएस सिंगल-फाइबर बाई-डायरेक्शनल ऑप्टिकल ट्रांसमिशन।
मॉड्यूल संचालित होता है Tx 1550 एनएम / Rx 1490 एनएम, ट्रांसमिशन दूरी का समर्थन करता है 80 किमी तक, और उपयोग करता है FC ऑप्टिकल कनेक्टर विश्वसनीय लंबी दूरी के सिंगल-मोड फाइबर लिंक के लिए।
एक वाइड डीसी इनपुट वोल्टेज रेंज 5.5–26 वी और एक TTL इलेक्ट्रिकल इंटरफ़ेस के साथ, यह ट्रांसीवर के लिए अनुकूलित है एयर-टू-ग्राउंड यूएवी ऑप्टिकल लिंक, एफपीवी सिस्टम, सिंगल-फाइबर वीडियो कन्वर्टर्स, और फाइबर पर सीरियल डेटा ट्रांसमिशन।
| श्रेणी | पैरामीटर | विनिर्देश |
|---|---|---|
| सामान्य | भाग संख्या | L9-FC554901-80PPC |
| विक्रेता | LINK-PP | |
| फॉर्म फैक्टर | 1×9 ऑप्टिकल ट्रांसीवर | |
| एप्लीकेशन टाइप | TTL से फाइबर ऑप्टिकल ट्रांसमिशन | |
| मैक्स डेटा रेट | 155 एमबीपीएस (STM-1 / OC-3 क्लास) | |
| फाइबर टाइप | सिंगल-मोड फाइबर (SMF, 9/125 µm) | |
| मैक्स ट्रांसमिशन डिस्टेंस | 80 किमी | |
| ऑप्टिकल | ट्रांसमीटर वेवलेंथ | 1550 एनएम |
| रिसीवर वेवलेंथ | 1490 एनएम | |
| ऑप्टिकल इंटरफ़ेस | सिंगल फाइबर, बाई-डायरेक्शनल | |
| कनेक्टर टाइप | FC | |
| लेजर टाइप | DFB (लॉन्ग-रीच कॉन्फ़िगरेशन) | |
| रिसीवर टाइप | PIN फोटोडायोड | |
| इलेक्ट्रिकल | सप्लाई वोल्टेज | DC 5.5 V – 26 V |
| सिग्नल इंटरफ़ेस | TTL | |
| पावर कंजम्पशन | आधिकारिक डेटाशीट देखें | |
| पर्यावरण | ऑपरेटिंग तापमान | 0 °C से +70 °C (मानक) –40 °C से +85 °C (औद्योगिक विकल्प) |
| स्टोरेज तापमान | –40 °C से +85 °C | |
| अनुपालन | RoHS | कंप्लायंट |
| लेजर सुरक्षा | IEC 60825 कंप्लायंट |
इसका उपयोग लंबी दूरी के 155 एमबीपीएस टीटीएल-टू-फाइबर ऑप्टिकल ट्रांसमिशन के लिए किया जाता है, विशेष रूप से यूएवी एयर-टू-ग्राउंड लिंक, एफपीवी सिस्टम और औद्योगिक सीरियल संचार में।
हाँ। वाइड डीसी 5.5–26 वी इनपुट इसे यूएवी, वाहन और ग्राउंड स्टेशन पावर सप्लाई के लिए उपयुक्त बनाता है।
हाँ। इसका उपयोग आमतौर पर सिंगल-फाइबर वीडियो और सीरियल डेटा फाइबर कन्वर्टर सिस्टम में किया जाता है।
यह एफसी ऑप्टिकल कनेक्टर और सिंगल-मोड फाइबर (9/125 µm) का उपयोग करता है।
