उत्पाद विवरण
उत्पत्ति के प्लेस: गुआंग्डोंग, चीन
ब्रांड नाम: LINK-PP
प्रमाणन: UL,RoHS,Reach,ISO
मॉडल संख्या: L9-FC315501-60PPC
भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा: 50/500/1000/25K
मूल्य: 12.98USD/PCS
पैकेजिंग विवरण: टी एंड आर
प्रसव के समय: 3 दिनों के भीतर स्टॉक जहाज में
भुगतान शर्तें: एल/सी, डी/ए, डी/पी, टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता: 5kk/महीना
ऑप्टिकल इंटरफ़ेस: |
एफसी कनेक्टर |
बिजली का अंतर: |
टीटीएल तर्क |
दूरी: |
≤60 किमी |
बनाने का कारक: |
1x9 |
आधार - सामग्री दर: |
100एम/155एम |
वेवलेंथ: |
1310nm TX / 1550nm RX |
ऑप्टिकल इंटरफ़ेस: |
एफसी कनेक्टर |
बिजली का अंतर: |
टीटीएल तर्क |
दूरी: |
≤60 किमी |
बनाने का कारक: |
1x9 |
आधार - सामग्री दर: |
100एम/155एम |
वेवलेंथ: |
1310nm TX / 1550nm RX |

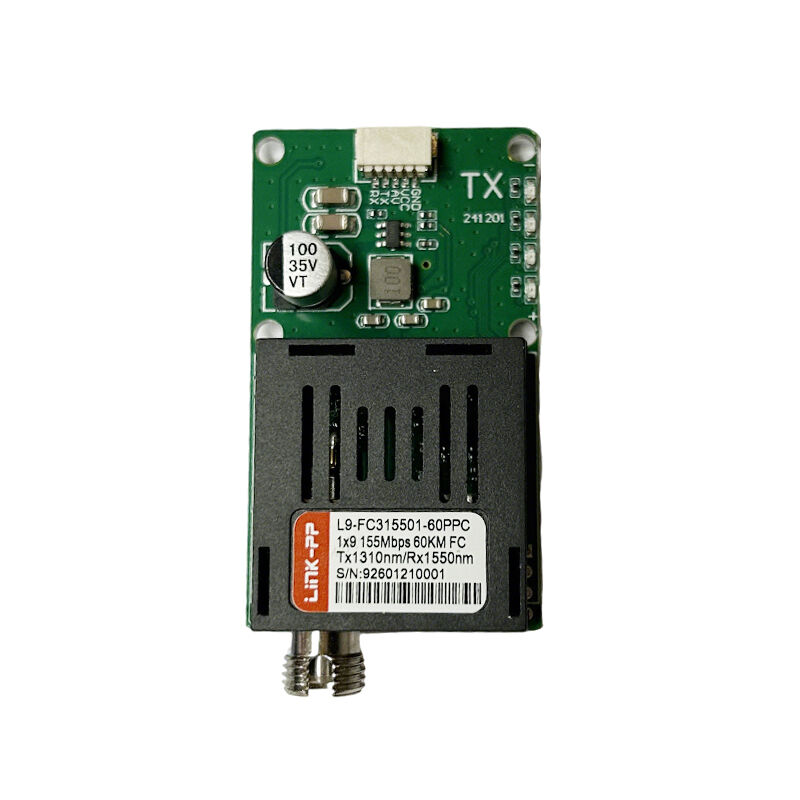

दL9-FC315501-60PPCएक उच्च प्रदर्शन है1x9 टीटीएल ऑप्टिकल ट्रांससीवर मॉड्यूलके लिए डिज़ाइन किया गयादूरगामी फाइबर ऑप्टिक संचारमेंयूएवी वायु-भूमि प्रणाली, औद्योगिक नियंत्रण और कठोर विद्युत चुम्बकीय वातावरण.
यह मॉड्यूलसिंगल-मोड फाइबर पर 155 एमबीपीएस डेटा ट्रांसमिशन 60 किमी तक, जिसमेंव्यापक वोल्टेज इनपुट DC 5.5-26V,कम विलंबता, औरमजबूत ईएमआई प्रतिरोध, इसे आदर्श बनाने के लिएड्रोन टेलीमेट्री, आकाश-भूमि ऑप्टिकल लिंक और दूरस्थ नियंत्रण नेटवर्क.
L9-FC315501-60PPC एकजोड़ा ऑप्टिकल ट्रांससीवर प्रणाली, से मिलकरए-एंड और बी-एंड मॉड्यूलपूरक तरंग दैर्ध्य के साथ।
| अंत | कार्य |
|---|---|
| ए-एंड (एयरबोर्न/यूएवी) | टीटीएल → ऑप्टिकल (Tx 1310 एनएम / आरएक्स)1550एनएम) |
| बी-एंड (ग्राउंड स्टेशन) | ऑप्टिकल → टीटीएल (टीएक्स 1310 एनएम / आरएक्स 1550 एनएम) |
सिंगल-मोड फाइबर पर फुल-डुप्लेक्स ट्रांसमिशन 60 किमी तक विश्वसनीय, वास्तविक समय संचार को सक्षम करता है।
| पैरामीटर | मिन | विशिष्ट | अधिकतम | इकाई |
|---|---|---|---|---|
| ट्रांसमीटर तरंग दैर्ध्य | 1530 | 1550 | 1565 | एनएम |
| रिसीवर तरंग दैर्ध्य | 1260 | 1310 | 1360 | एनएम |
| आउटपुट ऑप्टिकल पावर | -2 | +3 | +5 | डीबीएम |
| रिसीवर संवेदनशीलता | -- | -- | -34 | डीबीएम |
| ऑप्टिकल बजट | ≥ 32 | -- | -- | डीबी |
| बिट त्रुटि दर (बीईआर) | ≤ 1×10−12 |
| पैरामीटर | विनिर्देश |
|---|---|
| विद्युत इंटरफेस | टीटीएल |
| तार्किक स्तर | 3.3V / 5V संगत |
| आपूर्ति वोल्टेज | सीसी 5.5-26 वी |
| बिजली की खपत | ≤ 2.5 W |
| सुरक्षा | रिवर्स ध्रुवीयता, बढ़त, ओवर वोल्टेज सुरक्षा |
| पैरामीटर | विनिर्देश |
|---|---|
| ऑपरेटिंग तापमान | -40 से +85 °C |
| भंडारण तापमान | -40 से +85 °C |
| रूप कारक | 1x9 |
| कनेक्टर का प्रकार | एफसी |
| आवास | धातु से ढाला हुआ |
| घुड़सवार | छेद के माध्यम से पीसीबी |
| दूरी | अनुशंसित मॉडल |
|---|---|
| ≤ 20 किमी | 155 एम 20 किमी टीटीएल फाइबर मॉड्यूल |
| ≤ 40 किमी | 155 एम 40 किमी टीटीएल फाइबर मॉड्यूल |
| ≤ 60 किमी | L9-FC315501-60PPC |
| ≤ 80 किमी | 155M 80km TTL फाइबर मॉड्यूल |
