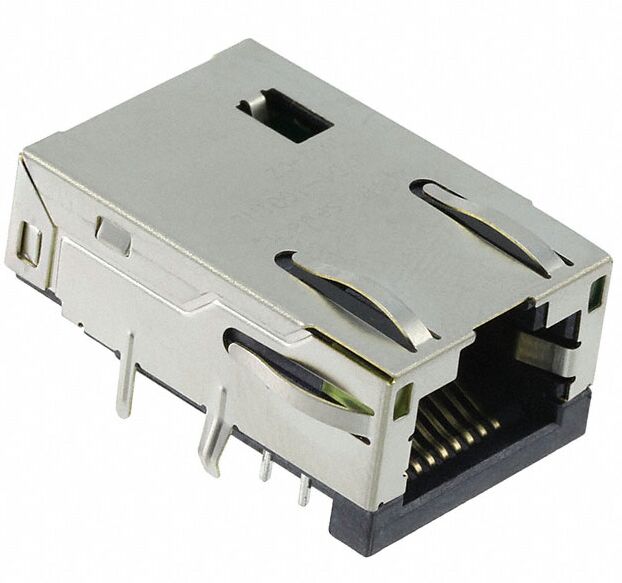

JXD1-1001NL 1×1 RJ45 मैगजैक थ्रू-होल फॉर 100BASE-TX
JXD1-1001NL — शील्डेड RJ45 1×1 फॉर 100BASE-TX विथ 1CT:1CT ट्रांसफार्मर, 2250 VDC आइसोलेशन, थ्रू-होल माउंटिंग, सेलेक्टिव गोल्ड कॉन्टैक्ट्स। इंडस्ट्रियल ईथरनेट और टेलीकॉम इंटरफेस के लिए आदर्श।
तकनीकी विशिष्टताएँ
सामान्य विशिष्टताएँ
| पैरामीटर |
विनिर्देश |
| उत्पाद संख्या |
JXD1-1001NL |
| विवरण |
RJ45 1×1 कनेक्टर, एकीकृत ट्रांसफार्मर (1:1), 100BASE-TX |
| पोर्ट / चैनल की संख्या |
1 × 1 |
| डेटा दर |
100BASE-TX (100 Mbps) |
| टर्न अनुपात |
1CT : 1CT (1 : 1) |
| आइसोलेशन (PHY साइड से लाइन साइड तक) |
2250 VDC |
| माउंटिंग शैली |
थ्रू-होल |
| ऑपरेटिंग तापमान |
-40 °C से +85 °C |
| भंडारण तापमान |
-40°C से +85°C |
| RoHS |
हाँ |
सामग्री और प्लेटिंग विशिष्टताएँ
| आइटम |
सामग्री / प्लेटिंग |
| आवास |
थर्मोप्लास्टिक, काला, UL94 V-0 |
| शील्ड |
पीतल, निकल प्लेटिंग |
| संपर्क |
तांबा मिश्र धातु |
| संपर्क प्लेटिंग |
संपर्क क्षेत्र में चयनात्मक सोना (न्यूनतम6 µin) |
डेटाशीट संपर्क क्षेत्रों में न्यूनतम 6 माइक्रो-इंच सोने की प्लेटिंग निर्दिष्ट करती है।
यांत्रिक विशिष्टताएँ
| आयाम |
मान (विशिष्ट) |
| समग्र लंबाई (लैच सहित) |
≈ 26.06 मिमी (1.026 इंच) |
| समग्र चौड़ाई |
≈ 17.58 मिमी (0.692 इंच) |
| समग्र ऊंचाई |
≈ 8.78 मिमी (0.346 इंच) |
पीसीबी फुटप्रिंट बनाते समय पूर्ण पिन लेआउट और आयामी सहनशीलता के लिए विक्रेता के यांत्रिक ड्राइंग का संदर्भ लें।
विद्युत विशिष्टताएँ
| पैरामीटर |
विनिर्देश |
| इंसर्शन लॉस |
(डेटाशीट के अनुसार 100 मेगाहर्ट्ज लिंक के लिए विशिष्ट) |
| रिटर्न लॉस (उदाहरण बैंड न्यूनतम) |
1-30 मेगाहर्ट्ज: ≥ -16 डीबी; 30-60 मेगाहर्ट्ज: ≥ -12 डीबी; 60-80 मेगाहर्ट्ज: ≥ -10 डीबी |
| क्रॉसस्टॉक / NEXT |
≥ -30 डीबी (1-100 मेगाहर्ट्ज) विशिष्ट (डेटाशीट मान) |
| कॉमन मोड एटेन्यूएशन / CMRR |
डेटाशीट के अनुसार निर्दिष्ट (LAN ट्रांसफार्मर के लिए डिज़ाइन लक्ष्य) |
| हिपोट / सहन |
2250 VDC (PHY से लाइन तक) |
उत्पाद अवलोकन
कॉम्पैक्ट, मजबूत शील्डेड RJ45 कनेक्टर एकीकृत 1CT:1CT ट्रांसफार्मर के साथ, 100BASE-TX अनुप्रयोगों के लिए डिज़ाइन किया गया। औद्योगिक तापमान रेंज के लिए रेटेड और वेव-सोल्डर करने योग्य थ्रू-होल असेंबली — एम्बेडेड राउटर, स्विच, औद्योगिक नियंत्रक और टेलीकॉम उपकरण के लिए उपयुक्त।
शील्डेड थ्रू-होल RJ45 कनेक्टर एकीकृत LAN ट्रांसफार्मर (1CT:1CT), 2250 VDC आइसोलेशन, सेलेक्टिव गोल्ड-प्लेटेड कॉन्टैक्ट्स, और -40°C से +85°C ऑपरेटिंग रेंज के साथ।
मुख्य विशेषताएँ और लाभ
- एकीकृत LAN ट्रांसफार्मर (1:1) BOM को कम करता है और मैग्नेटिक्स डिज़ाइन को सरल बनाता है।
- उच्च आइसोलेशन (2250 VDC) सुरक्षा और विश्वसनीयता के लिए PHY और लाइन के बीच।
- थ्रू-होल पैकेज वेव सोल्डरिंग के लिए अनुशंसित — फील्ड उपकरणों के लिए मजबूत।
- चौड़ी तापमान रेंज (-40 से +85 °C) औद्योगिक और बाहरी अनुप्रयोगों के लिए।
- चयनात्मक गोल्ड-प्लेटेड कॉन्टैक्ट्स कम संपर्क प्रतिरोध और लंबे जीवन को सुनिश्चित करते हैं।
- निकल-प्लेटेड पीतल शील्ड के साथ शील्डेड बॉडी EMI/EMC प्रदर्शन में सुधार करता है।
तकनीकी दस्तावेज़ीकरण
JXD1-1001NL योजनाबद्ध
JXD1-1001NL आयाम
JXD1-1001NL अनुशंसित पीसीबी लेआउट
अक्सर पूछे जाने वाले प्रश्न
Q1: JXD1-1001NL का उपयोग किस लिए किया जाता है?
A: JXD1-1001NL एक
1 ×1 शील्डेड RJ45 कनेक्टर है जिसमें एकीकृत LAN ट्रांसफार्मर है, जिसे
100BASE-TX ईथरनेट अनुप्रयोगों के लिए डिज़ाइन किया गया है। इसका आमतौर पर उपयोग किया जाता है:
- औद्योगिक ईथरनेट डिवाइस
- एम्बेडेड राउटर और गेटवे
- नेटवर्क स्विच
- टेलीकॉम इंटरफ़ेस मॉड्यूल
- ऑटोमेशन और नियंत्रण उपकरण
इसका
उच्च आइसोलेशन (2250 VDC) और
चौड़ी ऑपरेटिंग तापमान रेंज (-40 °C से +85 °C) इसे औद्योगिक और कठोर-वातावरण नेटवर्किंग के लिए उपयुक्त बनाते हैं।
Q2: क्या JXD1-1001NL में एकीकृत मैग्नेटिक्स शामिल हैं?
A: हाँ। JXD1-1001NL में 1CT:1CT टर्न अनुपात वाला एक अंतर्निहित LAN ट्रांसफार्मर है, जो बाहरी मैग्नेटिक्स की आवश्यकता को समाप्त करता है और पीसीबी डिज़ाइन को सरल बनाता है, साथ ही सिग्नल अखंडता में सुधार करता है।
Q3: क्या JXD1-1001NL PoE अनुप्रयोगों के लिए उपयुक्त है?
A: नहीं। JXD1-1001NL को गैर-PoE ईथरनेट इंटरफेस के लिए डिज़ाइन किया गया है। पावर ओवर ईथरनेट (PoE) डिज़ाइन के लिए, मजबूत मैग्नेटिक्स और करंट हैंडलिंग वाले PoE-रेटेड RJ45 कनेक्टर का चयन किया जाना चाहिए।
Q4: अधिकतम समर्थित डेटा दर क्या है?
A: कनेक्टर 100BASE-TX (100 Mbps) ईथरनेट अनुप्रयोगों का समर्थन करता है। यह गीगाबिट (1000BASE-T) या उच्च गति वाले ईथरनेट मानकों के लिए डिज़ाइन नहीं किया गया है।
Q5: ऑपरेटिंग तापमान रेंज क्या है?
A: JXD1-1001NL -40 °C से +85 °C तक मज़बूती से काम करता है, जो इसे औद्योगिक, बाहरी और उच्च-विश्वसनीयता अनुप्रयोगों के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
Q6: JXD1-1001NL किस प्रकार की पीसीबी माउंटिंग का उपयोग करता है?
A: यह थ्रू-होल माउंटिंग का उपयोग करता है और वेव सोल्डरिंग प्रक्रियाओं के लिए अनुशंसित है, जो औद्योगिक हार्डवेयर डिज़ाइन के लिए उत्कृष्ट यांत्रिक शक्ति और स्थायित्व प्रदान करता है।
Q7: JXD1-1001NL कितना आइसोलेशन वोल्टेज प्रदान करता है?
A: कनेक्टर PHY साइड और लाइन साइड के बीच 2250 VDC आइसोलेशन प्रदान करता है, जो औद्योगिक ईथरनेट उपकरणों में विद्युत सुरक्षा और नियामक अनुपालन सुनिश्चित करता है।
Q8: क्या JXD1-1001NL उद्योग मानकों का अनुपालन करता है?
A: हाँ। यह IEEE 802.3u (100BASE-TX) और RoHS पर्यावरण मानकों का अनुपालन करता है, और इसका RJ45 कैविटी FCC पार्ट 68 आवश्यकताओं के अनुरूप है।
Q9: क्या JXD1-1001NL को एक लो-प्रोफाइल RJ45 कनेक्टर माना जाता है?
A: नहीं। लगभग 8.78 मिमी की ऊंचाई के साथ, JXD1-1001NL को एक कॉम्पैक्ट मिड-प्रोफाइल RJ45 कनेक्टर के रूप में वर्गीकृत किया गया है, जो स्थान-बाधित पीसीबी लेआउट के लिए उपयुक्त है लेकिन इसे अल्ट्रा-लो-प्रोफाइल के रूप में वर्गीकृत नहीं किया गया है।
Q10: कौन सी सोल्डरिंग प्रक्रिया अनुशंसित है?
A: भाग को वेव सोल्डरिंग के लिए अनुशंसित किया गया है, जिसमें 10 सेकंड तक अधिकतम 260 °C का पीक सोल्डर तापमान है। यह विश्वसनीय सोल्डर जोड़ों को सुनिश्चित करता है और थर्मल क्षति को रोकता है।
Q11: JXD1-1001NL में किन सामग्रियों का उपयोग किया जाता है?
A:
- आवास: UL94 V-0 रेटेड थर्मोप्लास्टिक (काला)
- शील्ड: निकल प्लेटिंग के साथ पीतल
- संपर्क: चयनात्मक सोने की प्लेटिंग के साथ तांबा मिश्र धातु (≥6 µin)
यह
उत्कृष्ट यांत्रिक स्थायित्व, EMI सुरक्षा और विद्युत प्रदर्शन के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
Q12: क्या JXD1-1001NL RoHS अनुपालक है?
A: हाँ। JXD1-1001NL पूरी तरह से RoHS अनुपालक है, जो यूरोपीय संघ और उत्तरी अमेरिका सहित पर्यावरण-विनियमित बाजारों के लिए उपयुक्त है।
Q13: कौन से पैकेजिंग विकल्प उपलब्ध हैं?
A: मानक पैकेजिंग है व्यक्तिगत एंटी-स्टैटिक बैग + सुरक्षात्मक ट्रे + बाहरी कार्टन। उच्च-मात्रा वाले ऑर्डर के लिए थोक पैकेजिंग विकल्प उपलब्ध हो सकते हैं।
Q14: क्या JXD1-1001NL अभी भी उत्पादन में है?
A: JXD1-1001NL को वर्तमान में EOL (एंड ऑफ लाइफ) के रूप में चिह्नित किया गया है। नए डिज़ाइनों के लिए, हम दीर्घकालिक आपूर्ति स्थिरता सुनिश्चित करने के लिए पिन-टू-पिन संगत विकल्पों का चयन करने की सलाह देते हैं।
Q15: JXD1-1001NL के लिए अनुशंसित विकल्प क्या हैं?
A: संगत विकल्पों में आम तौर पर एकीकृत मैग्नेटिक्स के साथ 1 ×1 RJ45 कनेक्टर, 100BASE-TX समर्थन, थ्रू-होल माउंटिंग, और 2250 VDC आइसोलेशन शामिल हैं। ड्रॉप-इन रिप्लेसमेंट अनुशंसाओं के लिए हमारी इंजीनियरिंग टीम से संपर्क करें।
