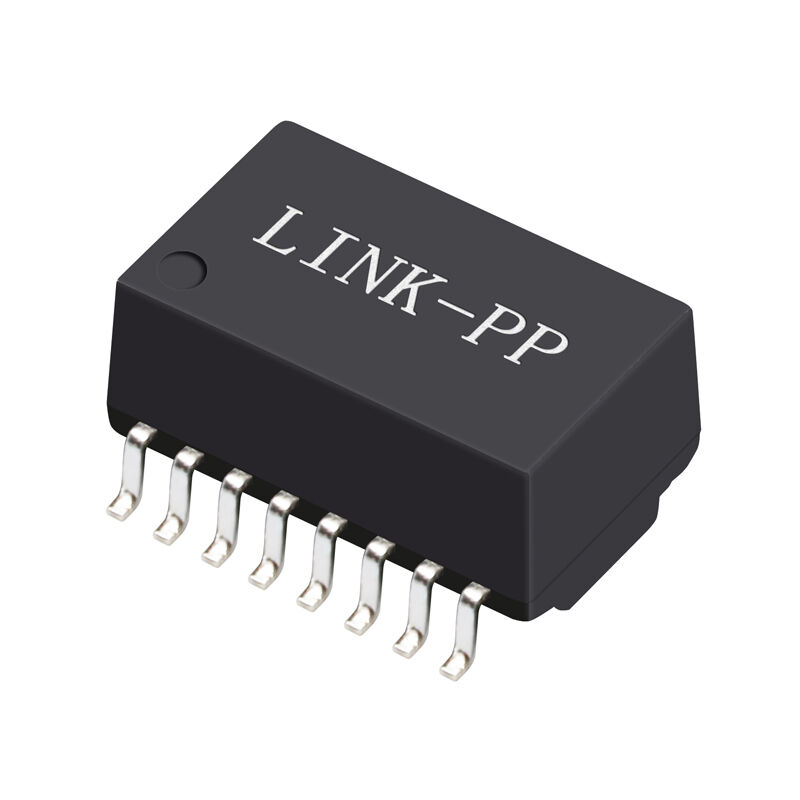

S16037G 10/100Base‑T SMD-16P ईथरनेट ट्रांसफॉर्मर मॉड्यूल 350µH OCL


S16037G एक 350µH OCL, 1:1 टर्न अनुपात, 1.5kVrms अलगाव, RoHS अनुरूपता वाला 10/100Base-T SMD ईथरनेट ट्रांसफॉर्मर है। फास्ट ईथरनेट डिज़ाइनों के लिए आदर्श।


S16037G LAN ट्रांसफॉर्मर अवलोकन


S16037G एक मानक-अनुपालक एक कॉम्पैक्ट 10/100Base‑T LAN चुंबकीय ट्रांसफॉर्मर मॉड्यूल है जिसे फास्ट ईथरनेट अलगाव और सिग्नल कंडीशनिंग के लिए डिज़ाइन किया गया है। यह ट्रांसमिट (TX) और रिसीव (RX) मैग्नेटिक्स को एक 1:1 टर्न अनुपात में एकीकृत करता है, जो फास्ट ईथरनेट आवश्यकताएँ 10BASE‑T और 100BASE‑TX अनुप्रयोगों के लिए आवश्यकताओं को पूरा करता है।

350 µH न्यूनतम OCL @ 8 mA पूर्वाग्रह के साथ, कम इंसर्शन लॉस, और मजबूत 1.5 kVrms Hi‑Pot अलगाव, S16037G स्थिर डेटा ट्रांसमिशन, बेहतर EMI प्रदर्शन, और अंतरिक्ष‑सीमित डिज़ाइनों में दीर्घकालिक विश्वसनीयता सुनिश्चित करता है। डिवाइस एक 16‑पिन SMD पैकेज (12.8 × 6.9 मिमी) में आपूर्ति की जाती है और पूरी तरह से RoHS और हैलोजन‑मुक्त अनुरूपता है।


S16037G 10/100Base‑T SMD ट्रांसफॉर्मर की मुख्य विशेषताएं

• समर्थन करता है 10/100Base‑T ईथरनेट (IEEE 802.3 / 802.3u)
• संतुलित सिग्नल युग्मन के लिए 1:1 TX/RX टर्न अनुपात350 µH न्यूनतम OCL
• @ 100 kHz, 0.1 V, 8 mA DC पूर्वाग्रह के साथकम इंसर्शन लॉस
• : −1.15 dB अधिकतम (0.3–100 MHz)उच्च अलगाव वोल्टेज
• : 1500 Vrms Hi‑Potकॉम्पैक्ट
• SMD‑16P पैकेज स्वचालित असेंबली के लिएRoHS और हैलोजन‑मुक्त
• अनुरूपविद्युत विनिर्देश (@ 25 °C)

पैरामीटर

 डेटाशीटS16037G डेटाशीट-SCHEMATICS

S16037G डेटाशीट-मैकेनिकल

सिग्नल इंटीग्रिटी प्रदर्शन

रिटर्न लॉस (dB न्यूनतम)

आवृत्ति

आवृत्ति

आवृत्ति

 पैरामीटर

ऑपरेटिंग तापमान:

• 0 °C से +70 °Cभंडारण तापमान:
• −0 °C से +85 °Cअनुपालन:
• RoHS, हैलोजन‑मुक्त10/100Base‑T LAN ट्रांसफॉर्मर मानक और डिज़ाइन नोट्स

मिलने के लिए डिज़ाइन किया गया

1. IEEE 802.3 / 802.3u फास्ट ईथरनेट आवश्यकताएँ8 mA पूर्वाग्रह पर 350 µH OCL स्थिर बेसलाइन और कम विरूपण का समर्थन करता है
2. ट्विस्टेड‑पेयर कॉपर केबलों पर कम EMI और विश्वसनीय लिंक प्रदर्शन के लिए अनुकूलित
3. अक्सर पूछे जाने वाले प्रश्न

Q1: 10/100Base-T मैग्नेटिक्स में OCL क्या है?

OCL (ओपन सर्किट इंडक्टेंस)

ट्रांसफॉर्मर प्राइमरी की इंडक्टेंस का वर्णन करता है जब सेकेंडरी खुला होता है। 10/100Base-T ईथरनेट डिज़ाइनों में, कम आवृत्तियों पर सिग्नल अखंडता बनाए रखने के लिए पर्याप्त OCL महत्वपूर्ण है। S16037G के लिए,
8 mA DC पूर्वाग्रह पर 350 µH का न्यूनतम OCL मदद करता है:MLT-3 एन्कोडेड संकेतों में बेसलाइन विचरण को रोकें


• लंबी कॉपर केबलों पर स्थिर लिंक प्रदर्शन बनाए रखें
• IEEE 802.3u रिटर्न लॉस और विरूपण आवश्यकताओं को पूरा करें
• अपर्याप्त OCL के परिणामस्वरूप विशेष रूप से शोर वाले वातावरण में, बढ़ी हुई झिलमिलाहट, पैकेट त्रुटियां, या लिंक अस्थिरता हो सकती है।


Q2: क्या S16037G पल्स या हेलो फास्ट ईथरनेट ट्रांसफॉर्मर को बदल सकता है?


हाँ।

S16037G का उपयोग एक कार्यात्मक प्रतिस्थापन के रूप में किया जा सकता है कई पल्स और हेलो 10/100Base-T ईथरनेट ट्रांसफॉर्मर मॉड्यूलџь के लिए समान विद्युत विनिर्देशों के साथ। प्रतिस्थापन संगतता का मूल्यांकन करते समय, डिजाइनरों को सत्यापित करना चाहिए:
मिलान


• टर्न अनुपात (1:1)तुलनीय
• OCL रेटिंग (≥350 µH)समकक्ष
• पैकेज प्रकार और पिनआउट (SMD-16P)अलगाव वोल्टेज और इंसर्शन लॉस सीमाएं
• S16037G फास्ट ईथरनेट मैग्नेटिक्स के लिए आमतौर पर निर्दिष्ट मुख्य IEEE 802.3u विद्युत आवश्यकताओं को पूरा करता है, जिससे यह कई डिज़ाइनों में ड्रॉप-इन या लगभग ड्रॉप-इन प्रतिस्थापन के लिए उपयुक्त हो जाता है।


10/100Base-T बनाम 1000Base-T मैग्नेटिक्स: मुख्य अंतर


हालांकि दोनों ईथरनेट चुंबकीय घटक हैं,


10/100Base-T और 1000Base-T ट्रांसफॉर्मर विभिन्न सिग्नलिंग और प्रदर्शन आवश्यकताओं के लिए डिज़ाइन किए गए हैं।10/100Base-T मैग्नेटिक्स


समर्थन

• 1 Gbps डेटा दरें डेटा दरेंआमतौर पर उपयोग करें
• प्रति चैनल सिंगल-पेयर सिग्नलिंगकम बैंडविड्थ और क्रॉसस्टॉक आवश्यकताएं
• OCL मान लगभग
• 350 µH पर्याप्त हैंआमतौर पर लागत-संवेदनशील और एम्बेडेड डिज़ाइनों में उपयोग किया जाता है
• 1000Base-T मैग्नेटिक्स

समर्थन

• 1 Gbps डेटा दरें चार मुड़ जोड़ों परअधिक सख्त की आवश्यकता होती है
• रिटर्न लॉस, क्रॉसस्टॉक, और DCMR प्रदर्शनअक्सर सुविधा
• एकीकृत कॉमन-मोड चोकउच्च जटिलता और तंग प्रतिबाधा नियंत्रण
• स्विच, राउटर और उच्च-प्रदर्शन LAN उपकरणों में उपयोग किया जाता है
• सही मैग्नेटिक्स प्रकार का चयन IEEE मानकों के अनुपालन को सुनिश्चित करता है और ईथरनेट PHY संचालन के दौरान सिग्नल अखंडता के मुद्दों से बचाता है।


S16037G 10/100Base-T SMD ईथरनेट ट्रांसफॉर्मर सारांश



S16037G एक मानक-अनुपालक 10/100Base-T SMD ईथरनेट ट्रांसफॉर्मर है जो एक कॉम्पैक्ट पदचिह्न में 350 µH OCL, कम इंसर्शन लॉस और उच्च अलगाव प्रदान करता है। यह विश्वसनीय सिग्नल अखंडता, RoHS अनुपालन, और मुख्यधारा के फास्ट ईथरनेट PHY डिज़ाइनों के साथ संगतता की आवश्यकता वाले फास्ट ईथरनेट अनुप्रयोगों के लिए उपयुक्त है।
