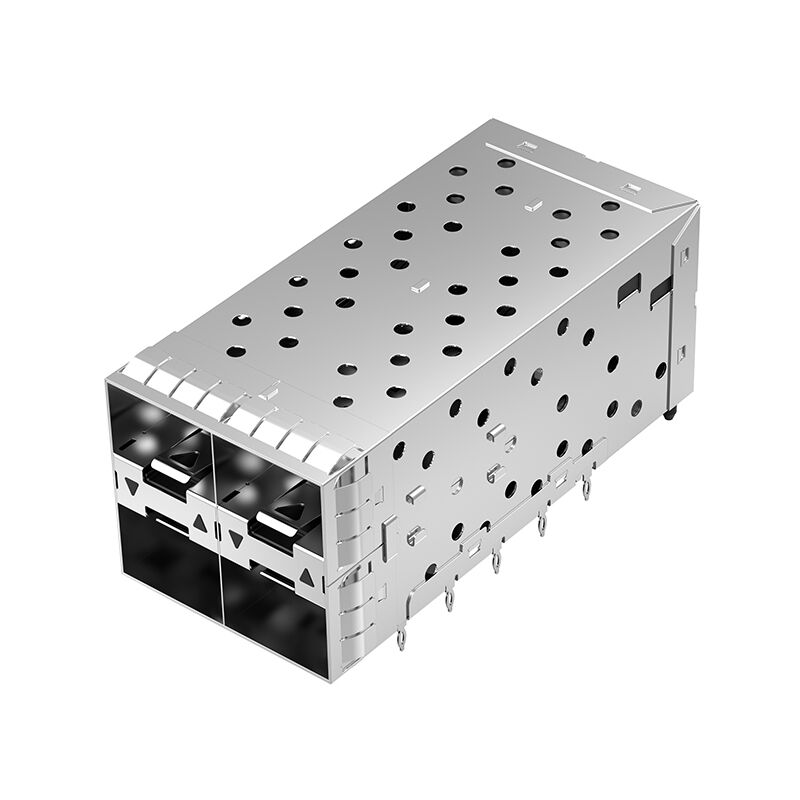

LP22BC01301 SFP+ 2x2 बाहरी लाइटपाइप के साथ पिंजरे कनेक्टर


LINK-PP LP22BC01301 SFP+ 2x2 बाहरी लाइटपाइप के साथ केज कनेक्टर। प्रेस-फिट, राइट-एंगल, 4-पोर्ट, -40 से 85 डिग्री सेल्सियस, ट्रे पैकेजिंग। डेटा सेंटर और नेटवर्किंग के लिए आदर्श।


• निकेल-प्लेटेड कॉपर केज और गोल्ड-प्लेटेड संपर्क के माध्यम से उच्च गति सिग्नल अखंडता सुनिश्चित की जाती है
• आंतरिक/बाहरी प्रकाश पाइप द्वारा समर्थित एलईडी स्थिति दृश्यता
• प्रेस-फिट राइट-एंगल माउंटिंग पीसीबी असेंबली को सरल बनाता है और पुनः कार्य को कम करता है
• ट्रे पैकेजिंग बड़े पैमाने पर उत्पादन के दौरान सुरक्षित हैंडलिंग सुनिश्चित करती है
• व्यापक औद्योगिक तापमान सीमा (-40 से 85°C) में विश्वसनीय संचालन का समर्थन करता है

LP22BC01301 SFP+ 2x2 केज कनेक्टर विवरणः

दLP22BC01301 SFP+ 2x2 पिंजरे कनेक्टरद्वारा LINK-PP एक उच्च गुणवत्ता, प्लग करने योग्य I/O कनेक्टर के लिए बनाया गया हैउच्च गति नेटवर्क उपकरण, उद्यम स्विच और डेटा सेंटर अनुप्रयोग. के साथ2x2 पोर्ट मैट्रिक्सऔरबाहरी लाइटपाइप एकीकरण, इस पिंजरे सुनिश्चित करता हैमजबूत सिग्नल अखंडता, विश्वसनीय ईएमआई नियंत्रण और सुरक्षित एसएफपी + मॉड्यूल संभोग.

के लिए बनाया गयापीसीबी डिजाइनर, नेटवर्क इंजीनियर और ओईएम खरीद दल, यह प्रदान करता हैप्रेस-फिट-थ्रू-होल माउंट, उच्च तापमान की आवश्यकताओं का अनुपालन, और आसानी से इकट्ठा करने के लिए ट्रे पैकिंग।

प्रमुख विशेषताएं

1प्लग करने योग्य I/O प्रकार:एकीकृत एसएफपी+ कनेक्टर के साथ पिंजरे का संयोजन

2. पोर्ट विन्यासः2x2 मैट्रिक्स, 4 पोर्ट

3पद:मानक SFP+ 80 पद

4लाइटपाइप:एलईडी संकेतकों के लिए बाहरी और आंतरिक प्रकाश पाइप शामिल

5ईएमआई नियंत्रण:पिंजरे का डिजाइन ईएमआई परिरक्षण प्रदान करता है

6. सील करने योग्य:निर्दिष्ट नहीं (सामान्य एसएफपी+ पिंजरे की सुरक्षा)

7डेटा दर:SFP+ गति को 10~16 Gb/s तक सपोर्ट करता है

8ऑपरेटिंग तापमानः-40 ∼ 85°C

9पीसीबी माउंटिंग:छेद के माध्यम से, प्रेस-फिट, सही कोण

10आवास सामग्री:उच्च तापमान LCP, UL94 V-0

11पिंजरे की सामग्री:तांबे का मिश्र धातु, नाइट्रोजन लेपित, 0.25 मिमी मोटाई

12संपर्क:फास्फोर कांस्य, 0.20 मिमी मोटाई, संभोग क्षेत्र पर 15 μm सोना चढ़ाना

13वसंत:स्टेनलेस स्टील, 0.20 मिमी मोटाई

14आयाम:

• ऊँचाईः 25.53 मिमी
• लंबाईः 63.25 मिमी / 2.490 इंच
• चौड़ाईः 29.00 मिमी / 1.142 इंच

सामग्री और विद्युत विनिर्देश

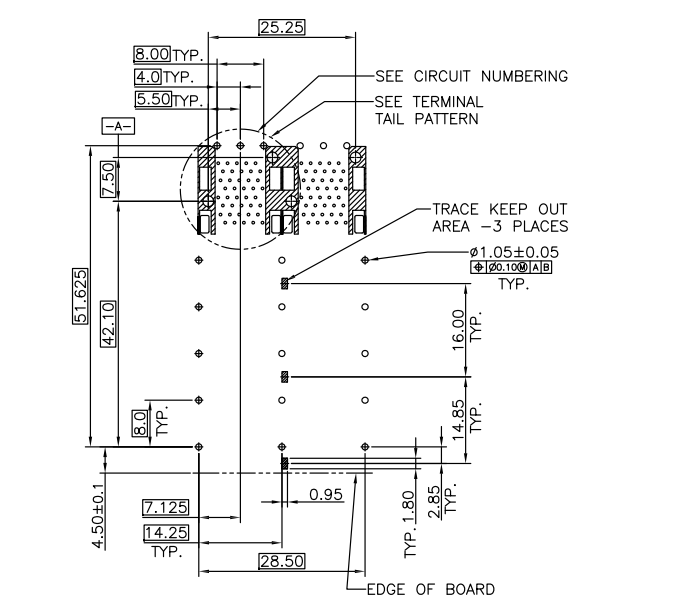

LP22BC01301 डाटाशीट- अनुशंसित पीसीबी लेआउट

LP22BC01301 2x2 SFP+ पिंजरे के यांत्रिक और विन्यास विवरण

• पिंजरे का प्रकारः2x2 स्टैक्ड एसएफपी+
• रूप कारक:एसएफपी+ मानक
• लाइटपाइप शैलीःअंदर और बाहर, पारदर्शी पॉली कार्बोनेट
• माउंटिंग प्रकारःसही कोण, छेद के माध्यम से
• पिंजरे की सामग्रीःतांबे का मिश्र धातु, निकेल-प्लेटेड
• पीसीबी मोटाई अनुशंसितः1.5 मिमी
• हीट सिंक संगतःनिर्दिष्ट नहीं

एसएफपी+ केज असेंबली अनुप्रयोग

• 10जी एसएफपी+ ट्रांससीवर
• एंटरप्राइज़ और कैरियर ईथरनेट स्विच
• सर्वर और भंडारण उपकरण
• उच्च गति डेटा संचार नेटवर्क

LP22BC01301 SFP+ केज कनेक्टर के बारे में अक्सर पूछे जाने वाले प्रश्न

Q1: क्या यह पिंजरे की व्यवस्था SFP28 25Gb/s मॉड्यूल का समर्थन कर सकती है?

एः यह मॉडल 16 Gb/s तक की SFP+ गति के लिए अनुकूलित है। SFP28 के साथ संगतता सत्यापन की आवश्यकता है।

Q2: क्या लाइटपाइप मानक SFP+ एल ई डी के साथ संगत है?

A: हाँ, शामिल आंतरिक और बाहरी लाइटपाइप मानक एलईडी संकेतकों का समर्थन करता है।

Q3: ऑपरेटिंग तापमान सीमा क्या है?

उत्तर: पिंजरा -40°C से 85°C तक रहता है।

Q4: क्या ट्रे पैकेजिंग बड़े पैमाने पर उत्पादन के लिए उपलब्ध है?

उत्तर: हाँ, LP22BC01301 स्वचालित असेंबली के लिए उपयुक्त ट्रे पैकेजिंग में आपूर्ति की जाती है।
